EM88F794N

EM88F794N 是一款配備直流風扇電機驅動器的 8 位低成本高性能 MCU。 EM88F794N 是一款采用低功耗、高速 CMOS 技術設計和開發的微處理器。它具有片上 4K x 16 位電子閃存。可以執行各種 PWM 操作的定時器以 32 MHz 的最大分辨率運行，并具有多種功能，例如帶死區時間的 PWM（互補 PWM 3 通道）輸出功能、6 相 PWM 輸出功能、直流逆變器實時間輸出功能，并可進行變頻器控制。 MCU 設計為具有成本效益的處理器，可提供優化的性能，是直流電機驅動應用的理想選擇。 EM88F794N 的建設性功能激發了對驅動直流電機的更多創新產品的各種新創意的探索。調試功能內置于 EM88F794N 芯片中。用戶可以從 OCDS 端口讀取程序代碼，并在計算機上監控片上寄存器狀態、內存和程序跟蹤日志。使用 OCDS，用戶可以為幾種閃存類型的 ELAN IC 開發他們的程序



CPU配置
4K x 16 位閃存
(48+256) 字節通用寄存器
超過 10 年的數據保留
用于子程序嵌套的 8 級堆棧
8 x 8 乘法器
5V/32MHz 時小于 6mA
通常為 1 μA，在睡眠模式期間
上電復位 2.1V
三個可編程欠壓復位：BOR：4.6V、3.9V、2.8V
三個可編程電平電壓檢測器：LVD：4.7V、4.1V、3.0V
四種 CPU 操作模式（正常、綠色、空閑、睡眠）

I/O 端口配置
3個雙向I/O口：P5~P7
3個可編程引腳變化喚醒端口：P5~P7
3個可編程下拉I/O口：P5~P7
3個可編程上拉I/O口：P5~P7
3個可編程開漏I/O口：P5~P7
3個可編程高灌/驅動I/O端口：P5~P7

工作電壓范圍
-40°C~+125°C 時為 3.0V~5.5V（工業級）

工作頻率范圍
高內部 RC 振蕩器 (HIRC)：20MHz、24MHz、28MHz 和 32MHz
低內部 RC 振蕩器 (LIRC)：16KHz & 128KHz

外圍配置
四個 16 位定時器 (TM1/TM2/TM3/TM4) 具有七種模式：定時器/計數器/捕捉/窗口/蜂鳴器/PWM/PDO（可編程分頻器輸出）模式
6+1 通道模數轉換器，12 位分辨率：通道之一是 1/2 VDD 電源檢測、ADC 緩沖模式、掉電（睡眠）模式
兩個比較器：比較器2具有遲滯功能
1 個 16 位 PWM：三組帶死區的脈寬調制（PWM）互補輸出
1 個 16 位 PWM/捕捉
高 EFT/ESD 抗擾度

31 個可用中斷：（11 個外部中斷，20 個內部中斷）
外部中斷：EINT0、EINT1
TM1、TM2、TM3、TM4溢出中斷
TM5、TM6 期間/值班匹配完成
輸入端口狀態改變中斷
ADC 完成中斷
LVD中斷
比較器 1~2 中斷
系統保持中斷
PWM剎車中斷
霍爾邊沿中斷

單指令周期命令

可編程自由運行看門狗定時器
看門狗定時器：16.5ms±5% with VDD=5V at 25°C, 溫度范圍 ±7.5% (-40°C~+125°C)
每個指令周期兩個時鐘

引腳配置

　

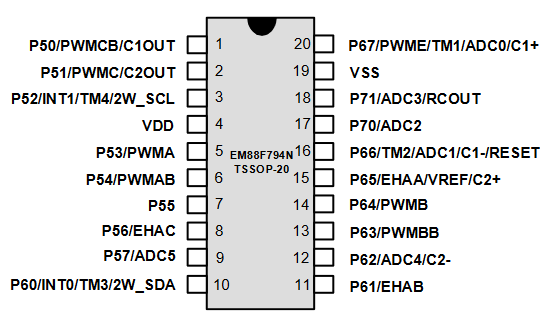

                  Figure 3-1 EM88F794N TSSOP-20 Pin Assignment





　

名稱	功能	輸入類型	輸出類型	說明
P67/PWME/TM1/ADC0/C1+	P67	ST	CMOS	具有可編程下拉、上拉、開漏和引腳變化喚醒功能的雙向 I/O 引腳
	PWME	-	CMOS	通道E的PWM輸出
	TM1		-	16 位定時器/計數器 1
	ADC0	AN	-	ADC 輸入 0
	C1+	AN	-	比較器 1 的同相端
P70/ADC2	P70	ST	CMOS	具有可編程下拉、上拉、開漏和引腳的雙向 I/O 引腳 改變喚醒
	ADC2	AN	-	ADC 輸入 2
P71/ADC3/RCOUT	P71	ST	CMOS	具有可編程下拉、上拉、開漏和引腳變化喚醒功能的雙向 I/O 引腳
	ADC3	AN	-	ADC 輸入 3
	RCOUT	-	CMOS	諧振振蕩器的時鐘輸出

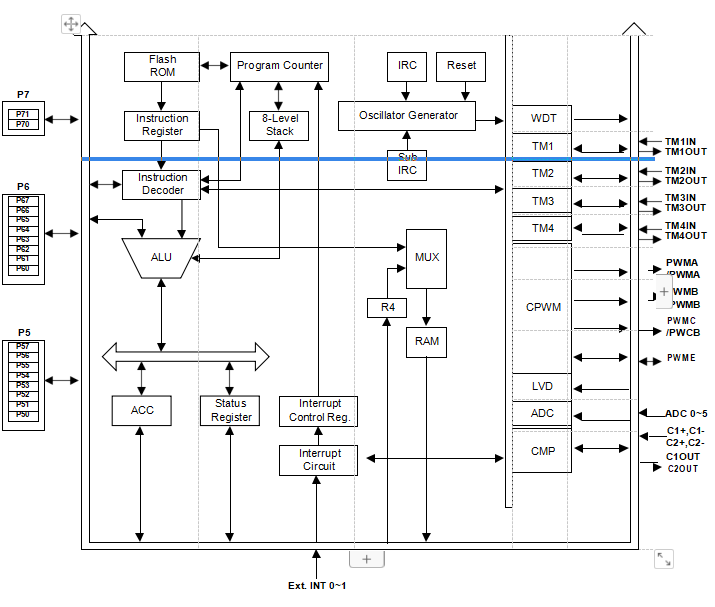

功能框圖

　

包裝

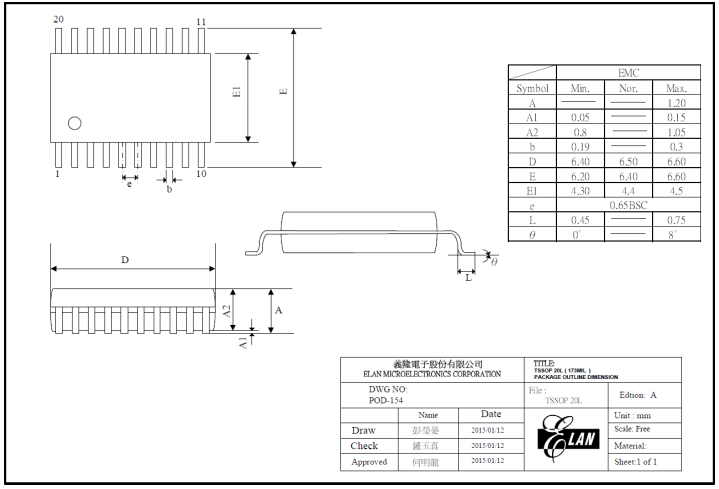

Figure C-1 EM88F794N 20-pin TSSOP Package Type

訂購和制造信息

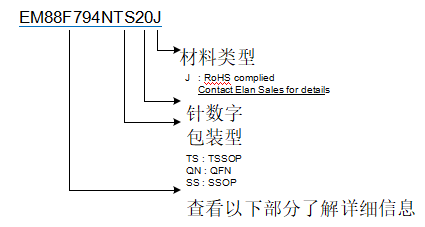

例如： EM88F794NTS20J EM88F758NTS20J 帶閃存程序存儲器，工業級產品，采用 20 引腳 TSSOP 封裝，符合 ROHS

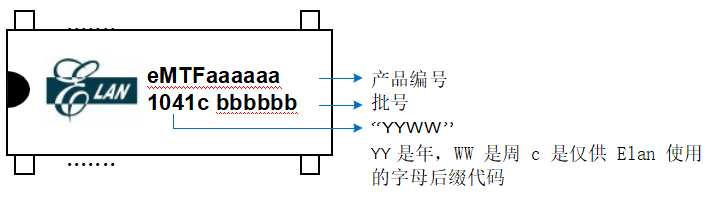

集成電路標志

質量保證和可靠性

測試類別	測試條件	備注
可焊性	焊接溫度 = 245±5°C，使用松香型助焊劑持續 5 秒直到塞子
前提條件	步驟 1：TCT，65°C（15 分鐘）~150°C（15 分鐘），10 個循環	SMD IC（如SOP、QFP、SOJ等）
	第 2 步：在 125°C 下烘烤，TD（耐力）=24 小時
	第 3 步：在 30°C/60% 下浸泡，TD（耐力）=192 小時
	第 4 步：IR 流 3 個循環（Pkg 厚度 ³ 2.5mm 或 包裝體積 ³ 350 mm3 225±5°C) (Pkg 厚度 & 2.5 毫米或 Pkg 體積   350 mm3 240±5°C )
溫度循環測試	-65°C (15mins)~150°C (15min), 200 個循環
壓力鍋測試	TA =121°C，RH=100%，壓力 = 2 atm，TD（耐力）= 96 小時
高溫/高濕測試	TA=85°C , RH=85% , TD (endurance)=168 , 500 hrs
高溫儲存壽命	TA=150°C，TD（耐力）=500，1000 小時
高溫工作壽命	TA=125°C，VDD=最大值。工作電壓，TD（耐力）=168, 500, 1000 hrs
閂鎖	TA=25°C，VDD=最大值。工作電壓，800mA/40V
ESD (HBM)	TA=25°C，³ | ± 4KV |	IP_ND,OP_ND,IO_ND IP_NS,OP_NS,IO_NS IP_PD,OP_PD,IO_PD, IP_PS,OP_PS,IO_PS, VDD-VSS(+), VDD_VSS(-) 模式
ESD (MM)	TA=25°C，³ | ± 400V |
