概述
NY8A051F是以EPROM作為記憶體的 8 位元微控制器，專為多IO產品的應用而設計，例如遙控器、風扇/燈光控制或是游樂器周邊等等。采用CMOS制程并同時提供客戶低成本、高性能等顯著優勢。 NY8A051F核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有 55 條指令。

除了少數指令需要 2 個時序，大多數指令都是 1 個時序即能完成，可以讓使用者輕松地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。

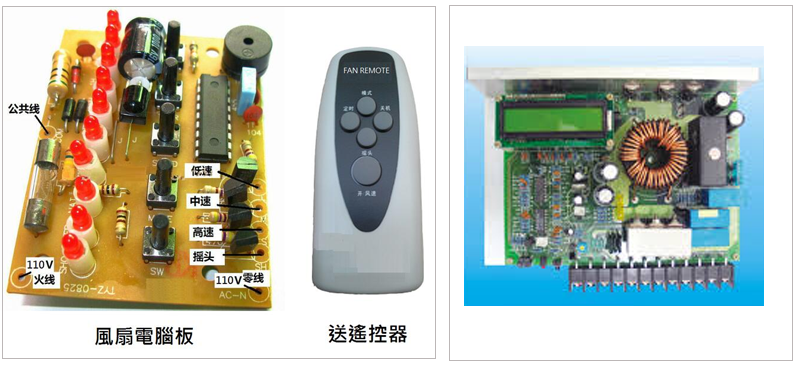

NY8A051F 廣泛應用,逐高電子提供九齊單片機NY8A051F 開發設計的技術方案,8位單片機系列打造小家電智能開發方案，深耕核心技術，支持單片機定制開發應對小家電消費市場的多元化需求

在I/O的資源方面，NY8A051F有 6 根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一
個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方
面，NY8A051F內建了可選擇頻率的紅外載波發射口。

NY8A051F有兩組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8A051F提供 1
組 8 位元解析度的PWM輸出或者蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。
NY8A051F采用雙時鐘機制，高速振蕩或者低速振蕩都由內部RC振蕩輸入。在雙時鐘機制下，NY8A051F可選擇多
種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省
電力消耗延長電池壽命。

在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒NY8A051F進
入正常操作模式(Normal) 或慢速模式(Slow mode) 來處理突發事件。

寬廣的工作電壓：
2.0V ~ 5.5V @系統頻率≦8MHz。
2.2V ~ 5.5V @系統頻率＞8MHz。
寬廣的工作溫度：-40°C ~ 85°C。
高達 ± 5KV 的ESD。
內建 11 階準確的低電壓偵測電路(LVD) 。
1Kx14 bits EPROM。
48 bytes SRAM。
6 根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]。
PB[3:0]可選擇輸入時使用內建上拉及下拉電阻。
輸入有三種組態可選(TTL/CMOS/Without Schmitt) 。
PB[3]內建上拉電阻 80K。
PB[5:0]可選擇上拉電阻或開漏極輸出(Open-Drain)。
所有I/O腳輸出可選擇小灌電流(Small Sink Current)或一般灌電流(Normal Sink Current)。
所有I/O腳輸出可選擇小推電流(Small Drive Current)或一般推電流(Normal Drive Current)，除PB3 外。

NY8A051F8 層程式堆棧(Stack)
存取資料有直接或間接定址模式。
一組 8 位元上數計時器(Timer0)包含可程式化的頻率預除線路。
一組 8 位元下數計時器(Timer1)可選重復載入或連續下數計時。
一個 8 位元的脈沖寬度調變輸出(PWM1)。
一個蜂鳴器輸出(BZ1)。
38/57KHz紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。

內建上電復位電路(POR)。
內建低壓復位功能(LVR)。
內建看門狗計時(WDT)，可由程式韌體控制開關。
雙時鐘機制，系統可以隨時切換高速振蕩或者低速振蕩。
高速振蕩: I_HRC (1~20MHz內部高速RC振蕩)
低速振蕩: I_LRC (內部 32KHz低速RC振蕩)
四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standbymode) 與睡眠模式(Halt mode)。

六種硬體中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
WDT 中斷。
PB 輸入狀態改變中斷。
外部中斷輸入。

低電壓偵測中斷。
NY8A051F在待機模式(Standby mode)下的六種喚醒中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
WDT 中斷。

PB 輸入狀態改變中斷。
外部中斷輸入。
低電壓偵測中斷。
NY8A051F在睡眠模式(Halt mode)下的三種喚醒中斷：

WDT 中斷。
PB 輸入狀態改變中斷。
外部中斷輸入。

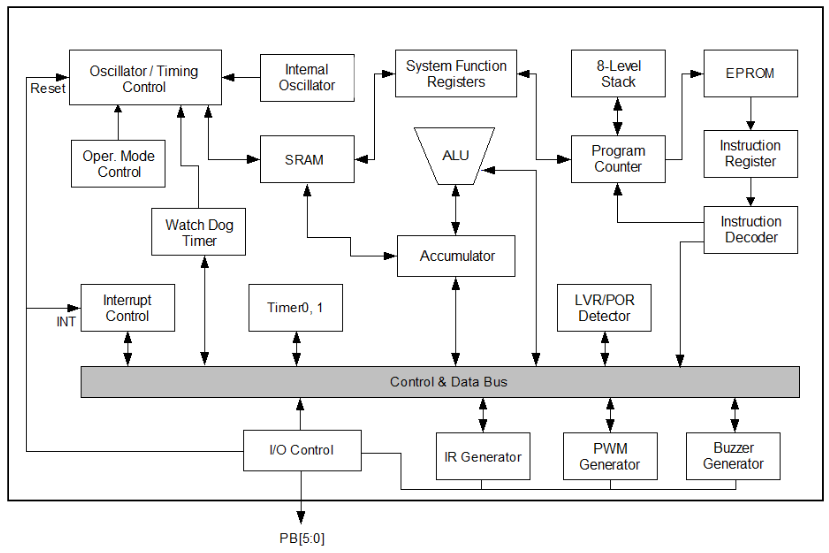

框圖

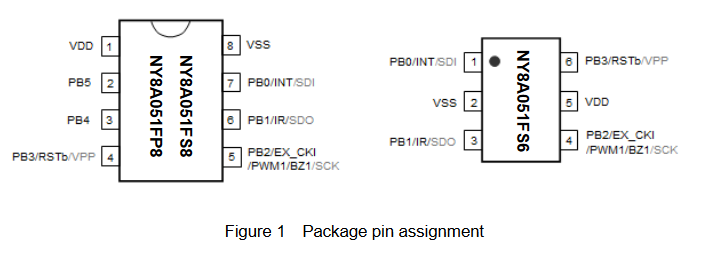

引腳分配 NY8A051F提供三種封裝類型SOP8、DIP8和SOT23-6

記憶組織 NY8A051F存儲器分為兩類：

一類是程序存儲器，

一類是數據存儲器。

程序存儲器 NY8A051F 的程序存儲空間為 1K 字。因此，程序計數器（PC）是 10 位寬的為了尋址程序存儲器的任何位置。

程序存儲器的一些位置被保留作為中斷入口。上電復位向量位于 0x000。軟件中斷向量位于 0x001。

內部和外部硬件中斷向量位于在 0x008。 NY8A051F 提供指令 CALL、GOTOA、CALLA 來尋址程序空間的 256 位置。

NY8A051F 提供指令 GOTO 到程序空間的地址 512 位置。

NY8A051F 也提供說明 LCALL 和 LGOTO 尋址程序空間的任何位置。當調用或中斷發生時，下一個 ROM 地址被寫入棧頂，當 RET、RETIA 或 RETIE指令被執行，棧頂數據被讀取并加載到PC。

NY8A051F 程序 ROM 地址 0x3FE~0x3FF 為保留空間，如果用戶試圖在這些空間中寫代碼地址會得到意想不到的錯誤函數。 NY8A051F程序ROM地址0x00E~0x00F為預置滾動碼，可正常釋放使用

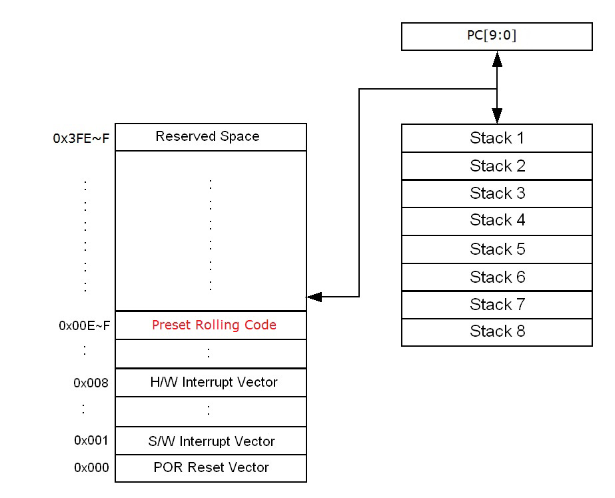

程序存儲器地址映射

NY8A051F 提供兩種中斷：

一種是軟件中斷，另一種是硬件中斷。

軟件中斷是由執行指令INT引起的。

有6個硬件中斷：? Timer0 溢出中斷。? Timer1 下溢中斷。? WDT 超時中斷。? PB 輸入變化中斷。?

外部中斷.. ? LVD中斷 GIE 是全局中斷使能標志。必須為 1 才能啟用硬件中斷功能。 GIE 可以通過 ENI 設置 DISI 指令清零。

執行完指令 INT 后，無論 GIE 置位還是清零，下一條指令都會從地址中取出 0x001。同時，GIE 會被 NY8A051F 自動清為 0。

這將防止嵌套中斷從發生。軟件中斷的中斷服務程序的最后一條指令必須是RETIE。執行該指令的執行會將 GIE 設置為 1 并返回原始執行順序。

當發生任何硬件中斷時，中斷標志寄存器 INTF 的相應位將被設置為 1. 在固件向該位寫入 0 之前，該位不會被清除。

因此用戶可以獲得哪個事件的信息通過輪詢寄存器 INTF 導致硬件中斷。注意，只有當對應的中斷使能位寄存器INTE設置為1，將讀取相應的中斷標志。而如果對應的中斷位使能寄存器INTE置1，GIE也置1，硬件中斷發生，下一條指令執行從 0x008 獲取。同時，寄存器位 GIE 會被 NY8A051F 自動清零。

如果用戶想實現嵌套中斷，ENI指令可以作為中斷服務的第一條指令例程將 GIE 再次設置為 1 并允許其他中斷事件再次中斷 NY8A051F。

操作說明 RETIE 必須是中斷服務程序的最后一條指令，它將設置 GIE 為 1 并返回原始執行順序。需要注意的是，ENI 指令不能放在 RETIE 指令之前，因為 ENI 指令在中斷服務程序中會觸發嵌套中斷，但RETIE會在之后清除內部中斷處理跳出ISR，因此可能會錯誤清除中斷標志

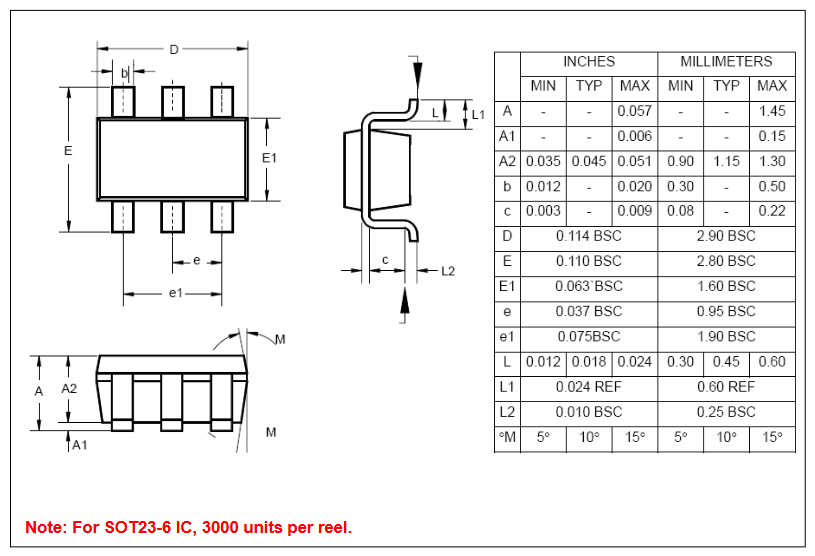

NY8A051F 包裝尺寸 8.1 6 針塑料 SOT23-6 (63 mil)
