1.概述
NY5P系列產品為多功能單晶片CMOS語音合成4位元微控制器，是九齊科技為了支援 NY5A, NY5B, NY5C 系列MaskROM 產品所專門開發的崁入式EPROM架構的OTP IC (One Time Programmable)。提供4通道的語音/Midi 合成功能，語音合成方式采用先進的高音質ADPCM演算法，最高采樣率可達CD音質44.1kHz，且硬體有16階的音量控制。提供兩種聲音輸出方式可供選擇，一種PWM輸出和一種DAC輸出。使用RISC精簡指令集架構，共有48條指令，除了少數指令需要2個時序，大多數指令都是1個時序即可完成，可以很方便的以程式控制來完成不同的應用。利用精準的+/-1%內阻震蕩，客戶可以不需外加震蕩電阻，但是彈性的預留一個OSC腳位可以外接震蕩電阻，當只使用內阻震蕩時，此腳可以當作一般I/O腳使用。提供待機模式(Halt mode)，可大幅度的節省功耗； 另外還提供慢速模式(Slow mode)，可以降低功耗。

2.功能
?寬廣的工作電壓： 2.0V ~ 5.5V。 (同 MaskROM IC 的工作電壓范圍2.0V ~ 5.5V)
?4-bit RISC 精簡指令集架構的微控制器，共有48條指令。
?共有7個OTP母體，最大母體的ROM容量為1728Kx10-bit，程式和資料共用同一塊ROM。 ROM容量，秒數和
I/O腳數如下：

產品編號
(OTP)    語音長度 (秒)
@6kHz    ROM 容 量 (10-bit)    I/O 腳數
NY5P025A    25.0    64k x 10    15 (PA, PB, PC, PD0~2)
NY5P055A    55.0    136k x 10    15 (PA, PB, PC, PD0~2)
NY5P085A    85.0    208k x 10    15 (PA, PB, PC, PD0~2)
NY5P185A    185.0    448k x 10    20 (PA, PB, PC, PD, PE)
NY5P345A    345.0    832k x 10    20 (PA, PB, PC, PD, PE)
NY5P520A    518.3    1248k x 10    24 (PA, PB, PC, PD, PE, PF)
NY5P720A    718.3    1728k x 10    24 (PA, PB, PC, PD, PE, PF)

NY5A系列 MaskROM IC 的實際容量，秒數和I/O腳數如下：
產品編號
(MaskROM)    語音長度 (秒)
@6kHz    ROM 容 量 (10-bit)    I/O 腳數
NY5A003B    3.3    12k x 10    8 (PA, PB)
NY5A005B    5.0    16k x 10    8 (PA, PB)
NY5A008B    8.3    24k x 10    8 (PA, PB)
NY5A011B    11.7    32k x 10    8 (PA, PB)
NY5A018B    18.3    48k x 10    8 (PA, PB)
NY5A025B    25.0    64k x 10    8 (PA, PB)
NY5A035B    35.0    88k x 10    8 (PA, PB)
NY5A045B    45.0    112k x 10    8 (PA, PB)
NY5A055B    55.0    136k x 10    8 (PA, PB)
NY5A065B    65.0    160k x 10    8 (PA, PB)

NY5B系列 MaskROM IC 的實際容量，秒數和I/O腳數如下：
產品編號
(MaskROM)    語音長度 (秒)
@6kHz    ROM 容 量 (10-bit)    I/O 腳數
NY5B005B    5.0    16k x 10    15 (PA, PB, PC, PD0~2)
NY5B008B    8.3    24k x 10    15 (PA, PB, PC, PD0~2)
NY5B011B    11.7    32k x 10    15 (PA, PB, PC, PD0~2)
NY5B018B    18.3    48k x 10    15 (PA, PB, PC, PD0~2)
NY5B025B    25.0    64k x 10    15 (PA, PB, PC, PD0~2)
NY5B035B    35.0    88k x 10    15 (PA, PB, PC, PD0~2)
NY5B045B    45.0    112k x 10    15 (PA, PB, PC, PD0~2)
NY5B055B    55.0    136k x 10    15 (PA, PB, PC, PD0~2)
NY5B065B    65.0    160k x 10    15 (PA, PB, PC, PD0~2)
NY5B075B    75.0    184k x 10    15 (PA, PB, PC, PD0~2)
NY5B085B    85.0    208k x 10    15 (PA, PB, PC, PD0~2)

NY5C系列 MaskROM IC 的實際容量，秒數和I/O腳數如下：
產品編號
(MaskROM)    語音長度 (秒)
@6kHz    ROM 容 量 (10-bit)    I/O 腳數
NY5C112B    111.7    272k x 10    20 (PA, PB, PC, PD, PE)
NY5C132B    131.7    320k x 10    20 (PA, PB, PC, PD, PE)
NY5C158B    158.3    384k x 10    20 (PA, PB, PC, PD, PE)
NY5C185B    185.0    448k x 10    20 (PA, PB, PC, PD, PE)
NY5C225B    225.0    544k x 10    20 (PA, PB, PC, PD, PE)
NY5C265B    265.0    640k x 10    20 (PA, PB, PC, PD, PE)
NY5C305B    305.0    736k x 10    20 (PA, PB, PC, PD, PE)
NY5C345B    345.0    832k x 10    20 (PA, PB, PC, PD, PE)
NY5C450B    451.7    1088k x 10    24 (PA, PB, PC, PD, PE, PF)
NY5C520B    518.3    1248k x 10    24 (PA, PB, PC, PD, PE, PF)
NY5C640B    638.3    1536k x 10    24 (PA, PB, PC, PD, PE, PF)
NY5C720B    718.3    1728k x 10    24 (PA, PB, PC, PD, PE, PF)

?224x4-bit RAM，
?1MHz 或 2MHz指令頻率。
?提供慢速模式(Slow mode)，可降低功耗。 (注意: 由于慢速模式的時間誤差較大，不建議使用在計時的應用)
?提供待機模式(Halt mode)，可節省功耗，靜態電流(Isb)小于1uA。
?精準的+/-1%內阻震蕩；另外還提供外阻震蕩選擇，以便調整速度。
?提供低壓復位(LVR=1.8V)，看門狗計時(WDT)，I/O復位功能(External Reset)。
?一個中斷輸入可連結到一組獨立的堆棧(Stack)，并有多種中斷來源可以使用。

?15~24根彈性的I/O腳，可設定為input, output, large current output, IO, floating-type reset, pull-high reset, IR carrier output 和 large current IR carrier output 等輸入輸出功能。當做為輸出時，可以選擇為一般輸出電流(Normal Drive Current, Normal Sink Current) 或是大電流輸出(Large Sink Current)，可直推高亮度LED，不需外加三級管。



?支援Open-Drain (OD) 的雙向I/O。
?IR紅外線輸出: 提供31kHz~58kHz可選擇的紅外線頻率輸出，并可選擇高電平/低電平編碼。
?提供4通道的語音/Midi合成功能，可以單獨設定每個通道為語音或Midi輸出。
?更先進的高音質ADPCM語音合成演算法，可以經由簡單的調整采樣位數來提升音質。
?提供256點, ADSR 和 Full-Wave 3種音色合成方法，用于進行不同Midi音色的編輯。
?內建256階Midi包絡線控制(Envelope Control)，用于進行Midi音量的控制。
?一組9-bit PWM純硬體輸出，可以直接驅動喇叭或蜂鳴片；一組10-bit DAC純硬體輸出，可以外加放大線路來放大音量 (通常用于多通道輸出)。
?提供大音量PWM輸出，可以直接輸出更大音量，輸出語音不需外加三級管放大。
?內建16階硬體音量控制(Volume Control)，用于進行整體音量的控制。
?支援 Quick-IO 訊號控制。
?提供特殊的快速燒錄模式，以加快OTP燒錄時間。
?支援特殊的ICP (In Circuit Programming) 燒錄功能，以方便客戶先組裝PCBA模組再進行燒錄。
?提供可程式的Code資料保護模式。 (當Security-Bit 被燒斷后，資料將無法讀取。)
?提供多種出貨型態，以滿足客戶不同的應用需求。

(要進一步了解上述功能，請參考NY5A, NY5B, NY5C 的規格書，或聯系逐高電子。)



IO 端口

I/O 口最多有 24 個，指定為 PAx 到 PFx，x=0~3。所有 I/O 端口均可配置為輸入、輸出或 IO 端口（雙向）。對于輸入端口，為了方便，我們提供了一個內部上拉寄存器選項。對于輸出端口，用戶還可以根據您的應用電路選擇其初始值低或高。此外，用戶還可以為每個輸出端口啟用大電流選項以獲得更大的灌電流。雙向 IO 口可以通過其寄存器值作為輸入或輸出，用戶可以選擇帶上拉電阻或不帶上拉電阻（開漏）的雙向 IO。當寄存器為0時，為輸出，只能輸出零。當寄存器為 1 時，它是一個弱上拉或浮空（開漏），因此它也可以被認為是一個輸入端口，帶/不帶上拉電阻。用戶還可以啟用 IO 端口的大灌電流選項。
PX0 端口意味著 PA0、PB0、PC0、PD0、PE0 或 PF0 端口也可以選擇為外部復位引腳或紅外 (IR) 輸出引腳。復位端口可以帶上拉電阻或不帶上拉電阻，IR 端口可以為初始低電平或初始高電平，也可以有大的灌電流。

所有 I/O 口的上拉電阻有弱和強兩種選擇。弱的約為 850KΩ @3V 用于正常應用，強的約為 480KΩ @3V 通常用于按鍵矩陣功能。當用戶配置弱或強上拉電阻時，所有 I/O 端口的上拉電阻都設置為選項值。

對于 NY5P025A ~ NY5P085A 主體，PD2 焊盤與外部 OSC 焊盤共用。當用戶啟用外部 OSC 功能時，PD2 功能將被禁用。對于 NY5P185A ~ NY5P345A 主體，PE3 焊盤與外部 OSC 焊盤共用。當用戶啟用外部 OSC 功能時，PE3 功能將被禁用。對于 NY5P520A ~ NY5P720A 機身，PF3 焊盤與外部 OSC 焊盤共用。當用戶啟用外部 OSC 功能時，PF3 功能將被禁用。

音頻合成器
有 1 聲道語音和 2 聲道或 4 聲道語音/Midi，所有模式均由硬件自動播放。不同的通道模式具有不同的硬件結構。它提供了一個硬件混合器來混合通道數據。混頻器包含一個混頻器控制寄存器 MIX。 1-ch ~ 4-ch 語音和/或 Midi 都可以通過對 MIX 進行編程來配置 兩個音頻輸出級：支持 DAC 和 PWM。

1語音
一個語音通道包括一個PFLG、一個VPR、一個語音解碼器、一個QIO控制碼發生器和一個8位采樣率定時器（TM），其定時器時鐘源（TCS）固定為1MHz。它支持 PCM 和編碼的 ADPCM 語音數據。

2迷笛
Midi通道包括PFLG、VPR、TM、ENV、音色跳躍器和乘法器，乘法器將Midi數據和ENV保存的包絡值相乘。音色跳躍者用于完成更高的八度音高演奏。硬件乘法器專用于 Midi 通道，用戶不能通過任何指令對其進行操作。

3音頻輸出
通過設置 AUD 寄存器，可以很容易地選擇 PWM 或 DAC 作為音頻輸出級。此外，它還提供了一個焊盤檢測機制。焊盤檢測機制在復位初始化期間檢測 PWM2 焊盤，如果 PWM2 連接懸空，則將音頻輸出寄存器的初始值設置為 PWM，如果 PWM2 連接懸空，則將音頻輸出寄存器的初始值設置為 DAC高的。總之，如果使用 PWM，則僅將揚聲器連接到 PWM1 和 PWM2，否則如果使用 DAC，則將 PWM2 連接到 VDD。由于該機制僅設置 AUD 的初始值，因此請勿更改 AUD 的值
如果采用焊盤檢測機制，請注冊。

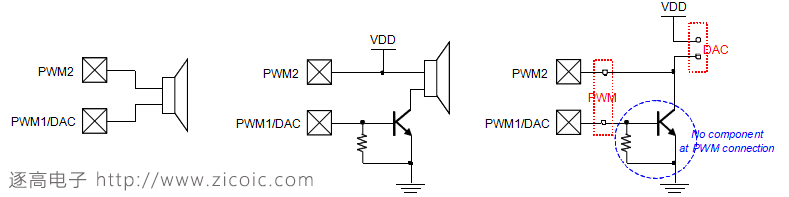

PWM 輸出連接

DAC 輸出連接

PWM/DAC 連接在一起 在使用 PWM 輸出時，我們針對不同的客戶需求提供普通 PWM 電流或大 PWM 電流的選擇。 大 PWM 消耗更多電流，使聲音更響亮。

COB 引腳分配

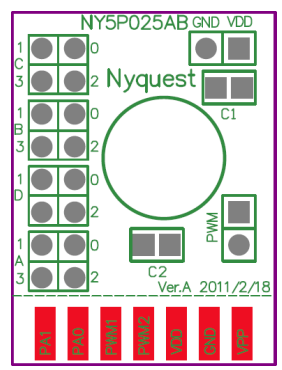

NY5P025AB, NY5P055AB, NY5P085AB (15 I/O)

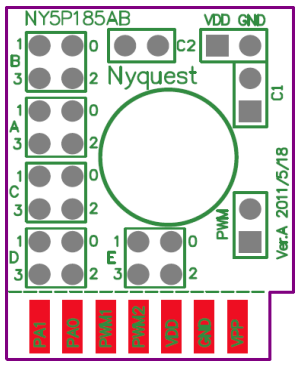

NY5P185AB, NY5P345AB (20 I/O)

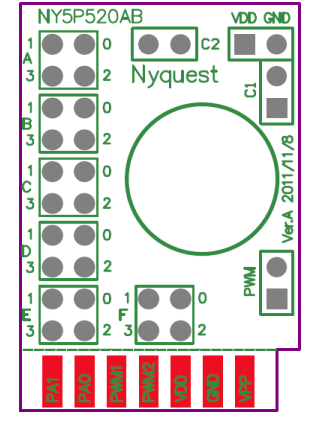

NY5P520AB, NY5P720AB (24 I/O)

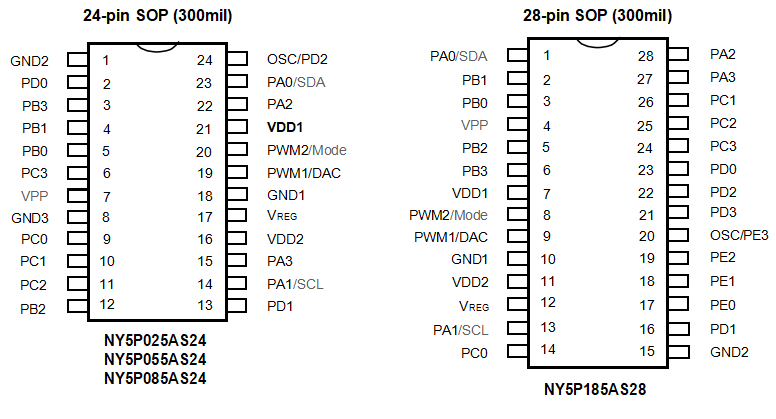

封裝引腳分配

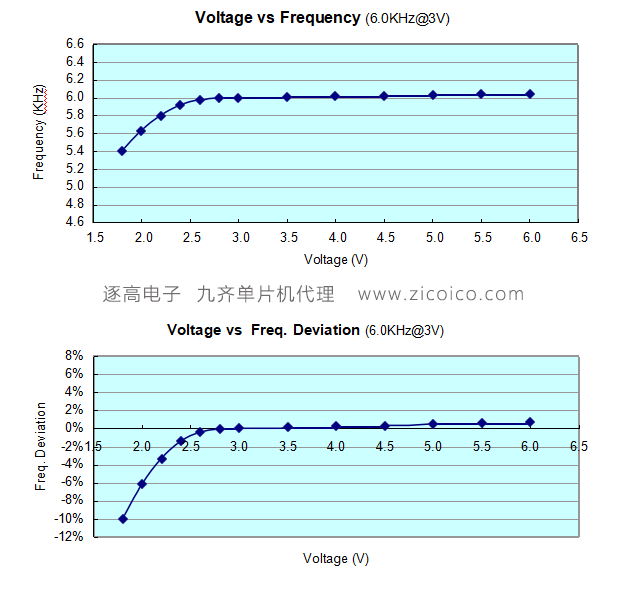

 電壓與頻率

P/N

Sec

ROM

SRAM

I/O

IR

VC

QIO

LSC

Fast Clock

Int. Rosc

Ext. Rosc

Large PWM

PWM

DAC

NY5P025A

OTP

64K x 10

224 x 4

14+1

v

v

15

15

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5P055A

OTP

136K x 10

224 x 4

14+1

v

v

15

15

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5P085A

OTP

208K x 10

224 x 4

14+1

v

v

15

15

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5P185A

OTP

448K x 10

224 x 4

19+1

v

v

20

20

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5P345A

OTP

832K x 10

224 x 4

19+1

v

v

20

20

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5P520A

OTP

1248K x 10

224 x 4

23+1

v

v

24

24

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5P720A

OTP

1728K x 10

224 x 4

23+1

v

v

24

24

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5A003B

3.3

12K x 10

224 x 4

7+1

v

v

8

8

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5A005B

5.0

16K x 10

224 x 4

7+1

v

v

8

8

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5A008B

8.3

24K x 10

224 x 4

7+1

v

v

8

8

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5A011B

11.7

32K x 10

224 x 4

7+1

v

v

8

8

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5A018B

18.3

48K x 10

224 x 4

7+1

v

v

8

8

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5A025B

25.0

64K x 10

224 x 4

7+1

v

v

8

8

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5A035B

35.0

88K x 10

224 x 4

7+1

v

v

8

8

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5A045B

45.0

112K x 10

224 x 4

7+1

v

v

8

8

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5A055B

55.0

136K x 10

224 x 4

7+1

v

v

8

8

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5A065B

65.0

160K x 10

224 x 4

7+1

v

v

8

8

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5B005B

5.0

16K x 10

224 x 4

14+1

v

v

15

15

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5B008B

8.3

24K x 10

224 x 4

14+1

v

v

15

15

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5B011B

11.7

32K x 10

224 x 4

14+1

v

v

15

15

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5B018B

18.3

48K x 10

224 x 4

14+1

v

v

15

15

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5B025B

25.0

64K x 10

224 x 4

14+1

v

v

15

15

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5B035B

35.0

88K x 10

224 x 4

14+1

v

v

15

15

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5B045B

45.0

112K x 10

224 x 4

14+1

v

v

15

15

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5B055B

55.0

136K x 10

224 x 4

14+1

v

v

15

15

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5B065B

65.0

160K x 10

224 x 4

14+1

v

v

15

15

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5B075B

75.0

184K x 10

224 x 4

14+1

v

v

15

15

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5B085B

85.0

208K x 10

224 x 4

14+1

v

v

15

15

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5C112C

111.7

272K x 10

224 x 4

19+1

v

v

20

20

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5C132C

131.7

320K x 10

224 x 4

19+1

v

v

20

20

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5C158C

158.3

384K x 10

224 x 4

19+1

v

v

20

20

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5C185C

185.0

448K x 10

224 x 4

19+1

v

v

20

20

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5C225C

225.0

544K x 10

224 x 4

19+1

v

v

20

20

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5C265C

265.0

640K x 10

224 x 4

19+1

v

v

20

20

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5C305C

305.0

736K x 10

224 x 4

19+1

v

v

20

20

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5C345C

345.0

832K x 10

224 x 4

19+1

v

v

20

20

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5C450B

451.7

1088K x 10

224 x 4

23+1

v

v

24

24

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5C520B

518.3

1248K x 10

224 x 4

23+1

v

v

24

24

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5C640B

638.3

1536K x 10

224 x 4

23+1

v

v

24

24

1M/2MHz

+/- 1%

v

v

9-bit

10-bit

NY5C720B

718.3

1728K x 10

224 x 4

23+1

v

v

24

24

1M/2MHz

+/- 1%

v

v

9-bit

10-bi
