概述
NY8A054E 是以EPROM作為記憶體的 8 位元微控制器，專為多組PWM的應用設計。例如燈控，遙控車應用。采用CMOS制程并同時提供客戶低成本、高性能、及高性?xún)r(jià)比等顯著優勢。 NY8A054E 核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有 55 條指令。除了少數指令需要 2 個時序，大多數指令都是 1 個時序即能完成，可以讓使用者輕松地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。在I/O的資源方面，NY8A054E 有 14 根彈的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，NY8A054E內建了可選擇頻率的紅外載波發射口。九齊8位單片機 NY8A054芯片的概述

NY8A054E 有三組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8A054E 提供5 組 10 位元解析度的PWM輸出，1 組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。NY8A054E 采用雙時鐘機制，高速振蕩或者低速振蕩都可以分別選擇內部RC振蕩或外部Crystal輸入。在雙時鐘機制
下，NY8A054E 可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。并且微控制器在使用內部RC高速振蕩時，低速振蕩可以同時使用外部精準的Crystal計時。

可以維持高速處理同時又能精準計算真實時間。在省電的模式下如待機模式(Standby mode) 與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒NY8A054E
進入正常操作模式(Normal) 或慢速模式(Slow mode) 來處理突發事件。

功能
NY8A054E寬廣的工作電壓：
- 2.0V ~ 5.5V @系統頻率 ≦8MHz。
- 2.2V ~ 5.5V @系統頻率 > 8MHz。
寬廣的工作溫度：-40°C ~ 85°C。
2Kx14 bits EPROM。
128 bytes SRAM。
14 根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PA[7:0]、PB[5:0]。
PA[5:0] 及 PB[3:0] 可選擇輸入時使用內建下拉電阻。
PA[7: 0] 及 PB[5:0] 可選擇輸入時使用上拉電阻。
PB[5:0] 可選擇開漏極輸出(Open-Drain)。
PA[5] 可選擇當作輸入或開漏極輸出(Open-Drain)。
8 層程式堆棧(Stack)。
存取資料有直接或間接定址模式。
一組 8 位元上數計時器(Timer0)包含可程式化的頻率預除線路。

九齊8位單片機
二組 10 位元下數計時器(Timer1, 3)可選重復載入或連續下數計時。
五個 10 位元脈沖寬度調變(PWM1, 2, 3, 4, 5)，PWM1/2 共用Timer1; PWM3/4/5 共用Timer3。
一個蜂鳴器輸出(BZ1)。
38/57KHz紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。
內建準確的低電壓偵測電路(LVD)。
內建準確的電壓比較器(Voltage Comparator)。
內建上電復位電路(POR)。
內建低壓復位功能(LVR)。
內建看門狗計時(WDT)，可由程式韌體控制開關。

NY8A054E內建電阻頻率轉換器(RFC)功能。
雙時鐘機制，系統可以隨時切換高速振蕩或者低速振蕩。
- 高速振蕩：E_HXT (超過 6MHz外部高速石英振蕩)
E_XT (455K~6MHz外部石英振蕩)
I_HRC (1~20MHz內部高速RC振蕩)
- 低速振蕩：E_LXT (32KHz外部低速石英振蕩)
I_LRC (內部 32KHz低速RC振蕩)
四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby
mode) 與睡眠模式(Halt mode)。

NY8A054E八種硬體中斷：
- Timer0 溢位中斷。
- Timer1 借位中斷。
- Timer3 借位中斷。
- WDT 中斷。
- PA/PB 輸入狀態改變中斷。
- 兩組外部中斷輸入。
- 低電壓偵測中斷。

NY8A054E在待機模式(Standby mode)下的八種喚醒中斷：

- Timer0 溢位中斷。
-Timer1 借位中斷。
- Timer3 借位中斷。
- WDT 中斷。
- PA/PB 輸入狀態改變中斷。
- 兩組外部中斷輸入。
- 低電壓偵測中斷。

NY8A054E在睡眠模式(Halt mode)下的四種喚醒中斷：
- WDT 中斷。
- PA/PB 輸入狀態改變中斷。
- 兩組外部中斷輸入

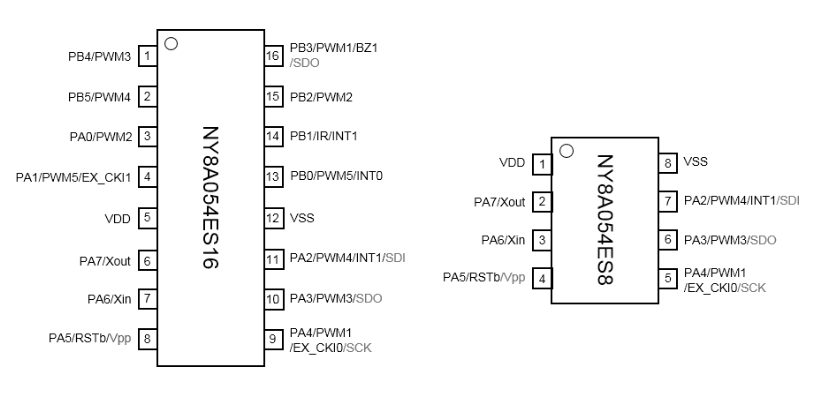

NY8A054E引腳分配

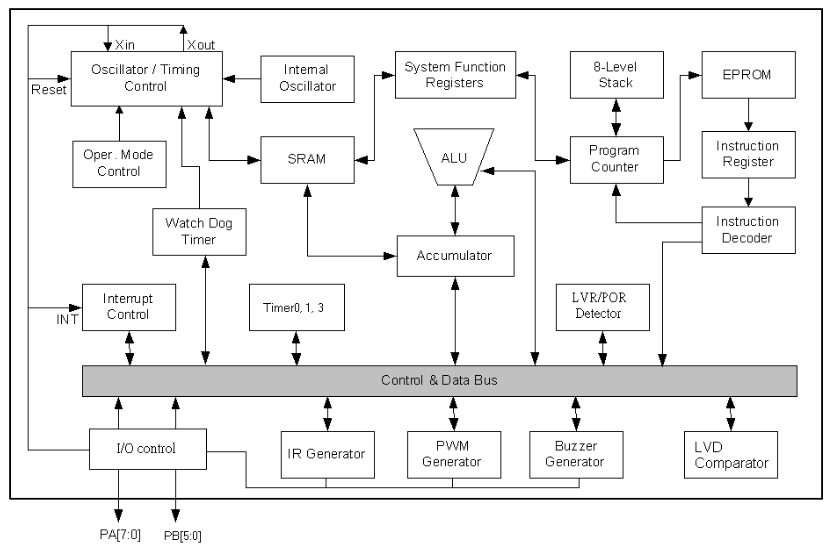

NY8A054E框圖

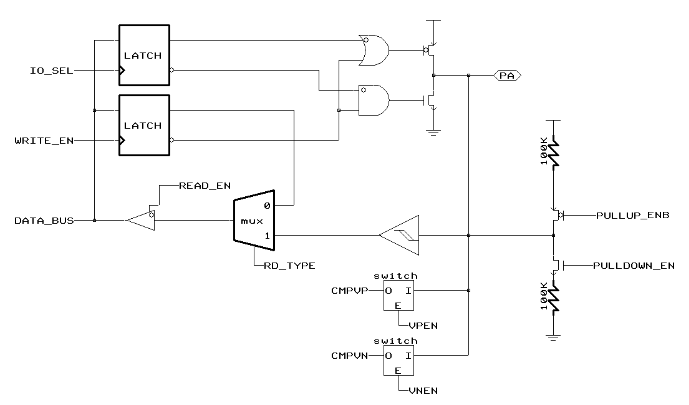

NY8A054E IO 管腳框圖
IO_SEL：設置焊盤屬性為輸入或輸出
WRITE_EN：向焊盤寫入數據。
READ_EN：讀板。
PULLUP_ENB：使能上拉。
PULLDOWN_EN：?jiǎn)⒂孟吕?br /> VPEN：使能焊盤到比較器同相輸入。
VNEN：使能焊盤到比較器反相輸入。
CMPVP、CMPVN：比較器同相和反相輸入。
RD_TYPE：選擇讀管腳或讀鎖存器。
是什么讓我們?nèi)绱舜_信可以為您提供完美的解決方案？
其實很簡單：因?yàn)槲覀兡托膬A聽；因?yàn)槲覀兺晟泼恳粋€(gè)小細節；
因?yàn)槲覀兣c您一起仔細檢查設備功能和零部件質量。

NY8A054E電壓比較器
NY8A054E 提供電壓比較器和內部參考電壓，具有多種模擬比較模式。
比較器的同相和反相輸入可以與 GPIO 共用。
CMPEN（寄存器 PCON[2]）用于啟用和禁用比較器。當 CMPEN=0（默認）時，比較器為
禁用。當 CMPEN=1 時，比較器使能。在停止模式下，比較器自動禁用。

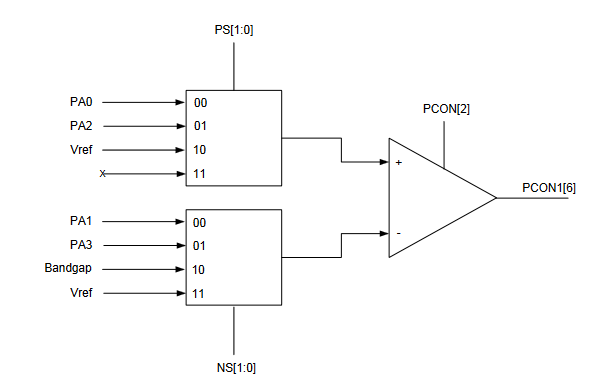

比較器的結構如下圖所示：
