義隆單片機8位微控制器EM78P156K8技術開發資料詳細說明

來源：日期：2021-11-27

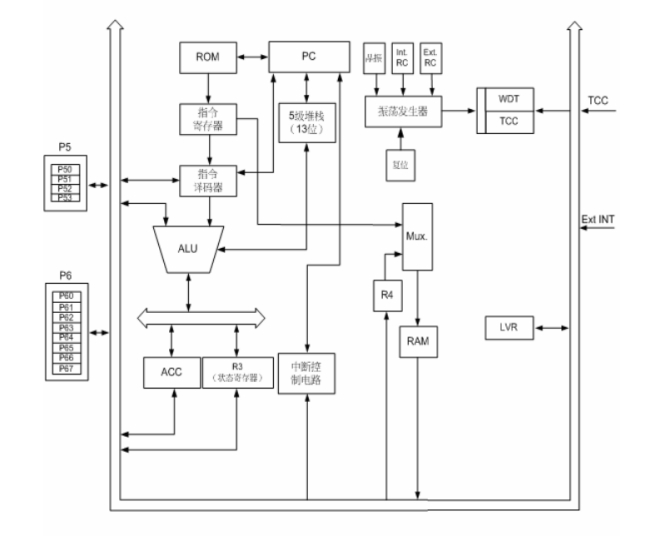

概述

EM78P156K是采用低功耗高速CMOS工藝設計開發的8位微控制器。其內部包含1024 ´13位一次性可編程只讀存儲器(OTP-ROM).它還提供一個加密位來防止用戶程序被侵入.同時有3個代碼選擇子來滿足用戶需求.

由于具有一次性可編程可編程存儲器的特性, EM78P156K能夠提供一種方便的途徑來開發和檢驗用戶的程序. 另外, 它還提供了簡單和有效的程序更新，使用開發和編程工具.用戶可用ELAN燒錄器輕松燒錄他們的程序.

PU 配置

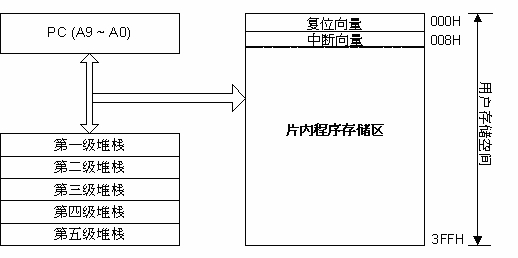

· 1k ´ 13 位片內 ROM

· 48 ´ 8 位片內寄存器(SRAM, 通用寄存器)

· 5-級堆棧用于子程序嵌套

· 5V/4MHz工作條件下電流低于1.5mA

· 3V/16kHz工作條件下電流典型值為15 mA

休眠模式下電流典型值為1µA

I/O端口配置

· 2組雙向 I/O 端口 : P5, P6

· 12 個I/O 引腳

· 喚醒端口 : P6

· 5個可編程下拉I/O 引腳(P50 ~ P52, P60 ~ P63)

· 6個可編程上拉I/O 引腳(P60 ~ P67)

· 6個可編程漏極開路 I/O 引腳(P60 ~ P67)

· 2個可編程R-option引腳

· 外部中斷: P60

工作電壓范圍:

· 在0~70°C為 2.1V~5.5V (商業級)

· 在-40~85°C為 2.3V~5.5V (工業級)

工作頻率范圍 (基于 2 個時鐘):

· 晶振模式:

DC ~ 20MHz / 2clks @ 5V DC ~ 8MHz / 2clks @ 3V DC ~ 4MHz / 2clks @ 2.1V

· 外部RC模式:

DC ~ 2MHz / 2clks @ 2.1V

內部 RC 頻率	溫度 (-40~85°C)	漂移率電壓	制程	總計
4 MHz	± 1%	± 3% @ 2.1~5.5V	± 2%	± 6%
16 MHz	± 1%	± 1% @ 4.0~5.5V	± 2%	± 4%
8 MHz	± 1%	± 2% @ 3.0~5.5V	± 2%	± 5%
1 MHz	± 1%	± 3% @ 2.1~5.5V	± 2%	± 6%

外設配置

· 8位可以選擇時鐘源、邊沿觸發和溢出中斷的實時時鐘/計數器

· 上電復位及3級可編程低電壓復位

POR: 1.8V (默認), LVR: 4.0, 3.5, 2.7V

· 可通過代碼選項寄存器選擇每條指令為2 / 4

個時鐘周期

· 高 EFT 抗干擾

3個中斷:

· TCC 溢出中斷

· 輸入狀態改變中斷 (從休眠模式喚醒)

· 外部中斷

特性

· 可編程的自由運行的看門狗定時器

· 省電休眠模式

· 可選擇的振蕩模式

封裝類型:

· 18引腳DIP 300mil : EM78P156KD18J

· 18引腳SOP 300mil : EM78P156KSO18J

· 20引腳SSOP 209mil : EM78P156KJSS20J

注意: 綠色產品不包含有害物質

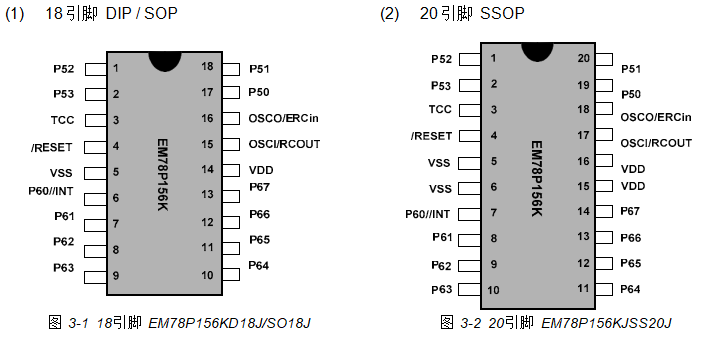

引腳配置

1 引腳描述

名稱	功能	輸入類型	輸出類型	描述
P53	P53	ST	CMOS	雙向 I/O 引腳
P52 P51 P50	P52 P51 P50	ST	CMOS	雙向 I/O 引腳具有可編程下拉功能
P67 P66 P65 P64	P67 P66 P65 P64	ST	CMOS	雙向 I/O 具有可編程漏極開路，上拉及引腳狀態改變喚醒功能
P63 P62 P61	P63 P62 P61	ST	CMOS	雙向 I/O 具有可編程下拉，漏極開路，上拉及引腳狀態改變喚醒功能
P60//INT	P60	ST	CMOS	雙向 I/O 具有可編程下拉，漏極開路，上拉及引腳狀態改變喚醒功能
	/INT	ST	-	外部中斷引腳
TCC	TCC	ST	-	實時定時時鐘/計數時鐘輸入
/RESET	/RESET	ST	-	外部上拉復位引腳
OSCI/RCOUT	OSCI	XTAL	-	晶振 / 陶振的時鐘輸入端
	RCOUT	-	CMOS	內部 RC 振蕩器時鐘輸出端外部 RC 振蕩器時鐘輸出端 (漏極開路)
OSCO/ERCin	OSCO	-	XTAL	晶振 / 陶振時鐘輸出端
	ERCin	AN	-	外部 RC 輸入引腳
VDD	VDD	電源	-	電源
VSS	VSS	電源	-	地
