九齊單片機NY9T系列產品為單晶片CMOS的4位元微控制器,NY9T系列提供1至16個觸摸按鍵

來源：日期：2022-7-26

Low Standby 4-bit MCU with Touch Key & LED Controller
NY9T系列產品為單晶片CMOS的4位元微控制器，提供LED控制處理器與電容式觸摸感應功能。內建最多8通道的PWM-IO LED輸出，提供4種類比輸出電流，搭配數位256階的硬體PWM電流控制，可控制LED不同的亮度。還提供恒流輸出選項，讓使用者不用加上外部限流電阻就可保護LED。藉由九齊的軟體開發工具“Q-Visio”，使用者在互動界面上可輕松、快速編寫LED閃法。

1. 概述
NY9TS02A 為單晶片電容式觸摸感應的CMOS控制器，它是崁入式的OTP (One Time Programmable) 架構，提
供2個觸摸鍵、2個CMOS輸出和2個開汲極(Open-Drain)輸出。利用內置的32KHz RC震蕩，可以不需外加震蕩電
阻。內 建 LDO 穩 壓器來提供穩 定的電源給電容式觸摸偵測。自動的觸摸鍵靈敏度校正功能 (Auto-Judge
Calibration)會自動校正環境變數。若當前有觸摸鍵被按住一段時間，強制的觸摸鍵靈敏度校正功能(Enforce
Calibration)則會強制進行校正環境變數。另外，還內建一個慢速模式以降低耗電，在按鍵離開后可大幅度的節省
功耗。支援特殊的ICP (In Circuit Programming) 燒錄功能，以方便客戶先組裝PCBA模組再進行燒錄。用戶可借
由九齊創新的開發軟體 ”Q-Touch” 來開發不同的觸摸應用。

2. 功能
(1). 寬廣的工作電壓： 1.8V ~ 6.0V。
(2). 掃描觸摸鍵時的待機電流非常低，可減少耗電。 (I SB < 2uA @VDD=3.0V)
(3). 32KHz內阻振蕩。 (+/- 10% 誤差)
(4). 2個觸摸鍵，提供兩種觸摸鍵選項：單鍵觸摸、兩鍵觸摸，可以經由 OTP fuse 來設定。在單鍵觸摸時，觸摸
TP1可以控制所有4個輸出腳的輸出(O1, O2, O1N, O2N)；在兩鍵觸摸時，觸摸TP1和TP2則分別控制2個輸出
腳的輸出(O1, O1N 和 O2, O2N)
(5). 2個CMOS輸出和2個開汲極(Open-Drain)輸出，提供四種輸出模式選項：Level/Hold、On/Off、0.5ms pulse
和 32ms pulse 鍵觸摸和兩鍵觸摸，可以經由 OTP fuse 來設定。另外，輸出高電平(Busy_High)和輸出低電
平(Busy_Low)也可以經由 OTP fuse 來設定。
(6). 觸摸鍵靈敏度可以使用 “Q-Touch” 軟體開發工具來完成，并經由 OTP fuse 來設定。
(7). 自動校正功能(Auto-Judge Calibration)可提供精準的觸摸按鍵偵測以避免環境改變，但校正時若有觸摸鍵被
按住，則會自動終止校正程序。強制校正功能(Enforce Calibration)是在觸摸鍵被長時間按住，則會強制進行
校正環境變數。提供兩種組合選項：0.5秒自動校正配合2秒強制校正、4秒自動校正配合40秒強制校正，可
以經由 OTP fuse 來設定。
(8). 2種觸摸鍵掃描模式：一般模式(Normal mode)和慢速模式(Slow mode)。在一般模式時，會進行依序掃描，
可以減少觸摸偵測時間，但比較耗電。而在慢速模式時，會進行分時掃描，可以減少耗電但需要較長的喚醒
時間，此時最長的觸摸偵測時間為72ms，最短的觸摸偵測時間為25ms。當觸摸離開之后等待1秒或12秒的時
間會進入慢速模式，可經由 OTP fuse 來設定。
(9). 內建LDO穩壓器(2.1V)，以提供穩定的電源來避免靈敏度異常導致偵測錯誤。
(10). 提供低壓復位功能。 (LVR=1.7V)
(11). 支援特殊的ICP (In Circuit Programming) 燒錄功能，以方便客戶先組裝PCBA模組再進行燒錄。
(12). 提供多種出貨型態，以滿足客戶不同的應用需求

NY9TS02A 是一款單芯片電容式觸控 CMOS IC。它是一種嵌入式 OTP（一次性可編程）
具有 2 個觸摸鍵、2 個 CMOS 輸出和 2 個開漏輸出引腳的架構。

1. 一般說明
每個輸出可提供4種
輸出類型與嵌入式 OTP 保險絲選項配合使用。通過 RC 32KHz 內部振蕩，一個
不需要外部電阻。內置 LDO 穩壓器可提供穩定的電容感應設計。這
還內置了自動判斷校準，以調整環境變化以適應靈敏度。如果出現異常
長按觸摸鍵，釋放鍵會發生強制校準。此外，它旨在
按鍵釋放后在慢速掃描模式下節省功耗。一個特殊的ICP（電路編程）寫作
支持嵌入式OTP熔斷器提前制作PCBA的功能。一款創新的軟件工具“Q-
提供Touch”以開發不同的觸控應用程序。

2. 特點
(1)。寬工作電壓范圍：1.8V~6.0V。
(2)。 Touch-Key掃描的待機電流非常低，以降低功耗。（我 SB < 2uA @ VDD=3.0V）
(3)。 32KHz 振蕩器，內置電阻 Rosc 用于工作模式。（+/- 10% 公差）
(4)。 2 種 Touch-Key 選項：1 鍵和 2 鍵可通過 OTP 熔斷器配置。如果選擇 1 個鍵，TP1 可以
控制 O1、O2、O1N 和 O2N 的所有 4 個輸出。如果選擇 2 個按鍵，TP1 和 TP2 可以控制 2 個輸出
分別為 O1 / O1N 和 O2 / O2N。
(5)。 2個CMOS輸出和2個開漏輸出。有4種輸出模式：Level/Hold、On/Off、0.5ms
脈沖和32ms脈沖，可通過嵌入式OTP熔斷器配置。此外，Busy_High 或
Busy_Low 輸出電平也可以通過 OTP 熔斷器進行配置。
(6)。觸摸靈敏度閾值可通過“Q-Touch”軟件檢測并通過 OTP 熔斷器進行配置。
(7)。提供 Touch-Key 的 Auto-Judge 校準功能，以防止環境影響觸摸精度
改變，按鍵停止校準。強制 Touch-Key 校準功能
長按按鍵時發生。有 2 種校準組合：0.5 秒自動-
2 秒強制校準和 4 秒自動判斷 40 秒強制校準
可以通過 OTP 熔斷器進行配置。
(8)。 Touch-Key有2種掃描模式：普通模式和慢速模式。在正常模式下，順序掃描每
檢測到任何鍵時為 8 毫秒。相反，在慢速模式下，每 48ms 進行一次更長的順序掃描以降低功耗
消耗。按鍵檢測時間最長為72ms，最短為25ms。會變慢
OTP 熔斷器配置的 1 秒或 12 秒后未檢測到鍵的模式。
(9)。內置 LDO 穩壓器 (2.1V) 用于穩定電源，避免異常靈敏度和誤檢測。
(10)。支持低電壓復位 (LVR=1.7V) 以保護系統。
(11)。支持特殊的ICP（In Circuit Programming）寫入功能，方便用戶提前制作PCBA。
(12).針對不同應用要求的各種運輸類型。

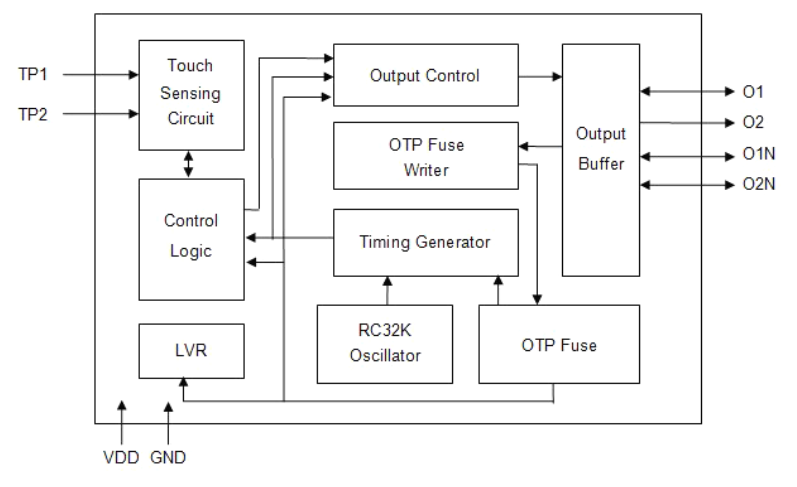

框圖

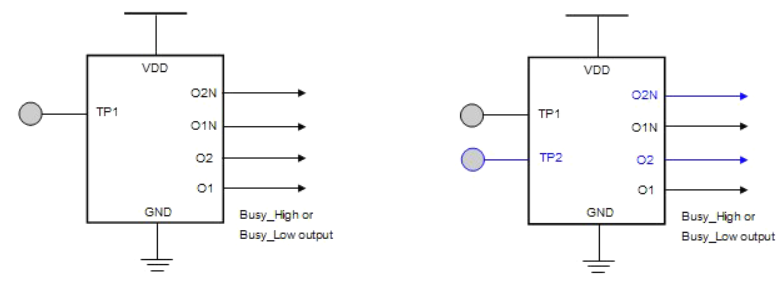

應用 (1) 1 個觸控按鍵控制 (2) 2 個觸控按鍵控制

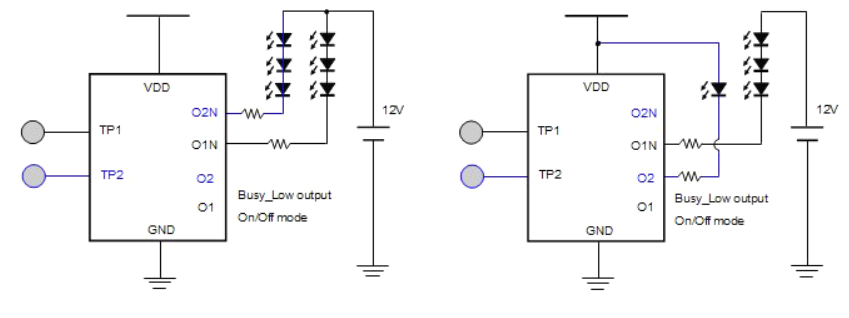

3）2個觸摸鍵控制兩個12V 燈條 (4) 2 個 Touch-Keys 控制一個 LED 和 1個12V燈條

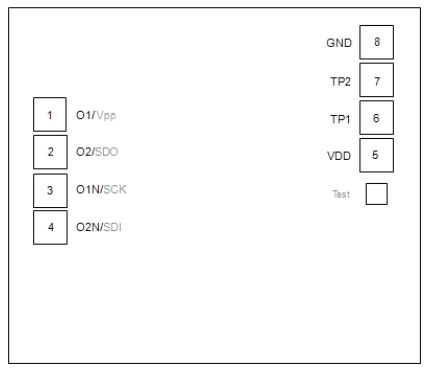

芯片焊盤圖

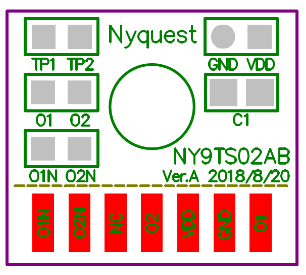

COB 引腳分配

封裝引腳分配

訂購信息

P/N	Shipping	Remarks
NY9TS02A	Die	Blank OTP
NY9TS02A-xxxx	Die	Programmed OTP
NY9TS02AB	COB	20.3 mm x 11.9 mm (20.3 mm x 17.2 mm w/ V-Cut)
NY9TS02AS8	SOP-8	Width 150 mil, Tape & Reel: 2.5K pcs per Reel Tube: 100 pcs per Tube
