EM78P153B是采用低功耗高速CMOS工藝設計開發的8位微控制器。它的內部有一個1024x13位一次性可編程只讀存儲器(OTP-ROM)。 它提供三個保護位用于防止用戶在OTP-ROM中的程序被盜取。擁有15個代碼選項位以滿足用戶定制代碼功能的需要。

1 綜述綜述綜述綜述
EM78P153B是采用低功耗高速CMOS工藝設計開發的8位微控制器。它的內部有一個1024x13位一次性可編程只讀存儲器(OTP-ROM)。 它提供三個保護位用于防止用戶在OTP-ROM中的程序被盜取。擁有15個代碼選項位以滿足用戶定制代碼功能的需要。利用其OTP-ROM特性，EM78P153B可以使用戶方便的開發和校驗程序，而使用‘義隆燒錄器’能便捷的完成IC程序燒錄工作。

2 產品特性產品特性產品特性產品特性

  CPU 配置
 1K × 13 位片內 ROM
 32 × 8 位片內寄存器 (SRAM，通用寄存器)
 5 級堆棧用于子程序嵌套
 小于1.5 mA @ 5V/4MHz
 典型值為15 μA, @3V/32KHz
 休眠模式下的典型值為1 μA。

  I/O 端口配置
• 2組雙向I/O端口: P5, P6
• 12個 I/O 引腳
• 喚醒口 : P6
• 6 個可編程下拉I/O引腳
• 7個可編程上拉I/O引腳
• 7個可編程漏極開路I/O引腳
• 外部中斷: P60

  工作電壓范圍:
• 2.3V ~ 5.5V 在 0 ~ 70°C (商規)

  工作頻率范圍 (基于2個時鐘周期):
• 晶振模式:
 DC ~ 20MHz / 2clks @ 5V
DC ~   8MHz / 2clks @ 3V
DC ~   4MHz / 2clks @ 2.3V
HXT系統頻率與LXT系統頻率的臨界點為
400KHz
• ERC模式:
 DC ~   2MHz / 2clks @ 2.1V

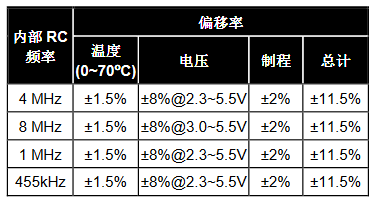

• IRC模式:
振蕩模式: 4 / 8 / 1MHz 和 455kHz
制程漂移: Type: Max. ± 3%
溫度偏差: ± 2% (0 ~ 70°C)



外設配置
• 8位實時時鐘/計數器（TCC），可編程選擇其信號
源、觸發邊沿，溢出產生中斷
• 上電復位和3個可編程電平電壓復位
POR: 1.8V (默認), LVR: 4.0, 3.5, 2.7V
• 2 / 4 時鐘每指令周期通過代碼選項選擇

  三種中斷源:
• TCC溢出中斷
• 輸入端口狀態改變中斷(可使微控制器從休眠模式
喚醒)
• 外部中斷

  專有特性
• 自由運行的可編程看門狗定時器
• 省電模式 (休眠模式)
• 可選振蕩模式
• 可編程振蕩器啟動時間的預分頻比

  封裝類型:
• 14引腳 DIP 300mil :  EM78P153BD14J
• 14引腳 DIP/SOP 150mil : EM78P153BSO14J
• 10引腳 SSOP 150mil :  EM78P153BSS10J

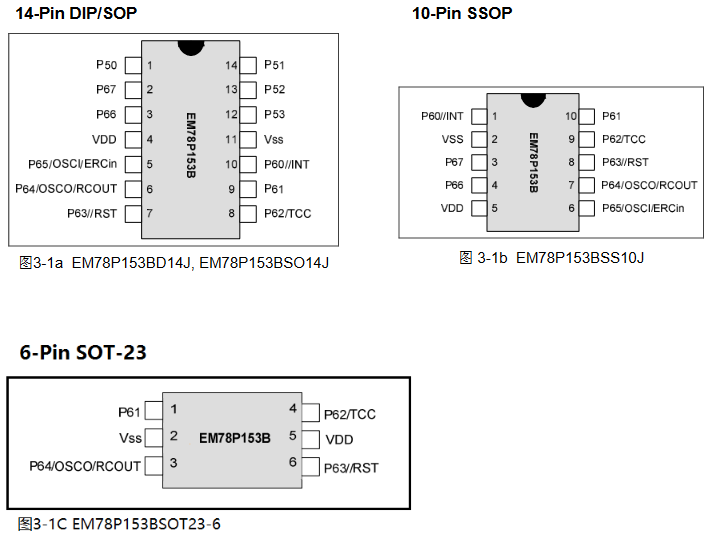

 3 引腳分配引腳分配引腳分配引腳分配 14-Pin DIP/SOP

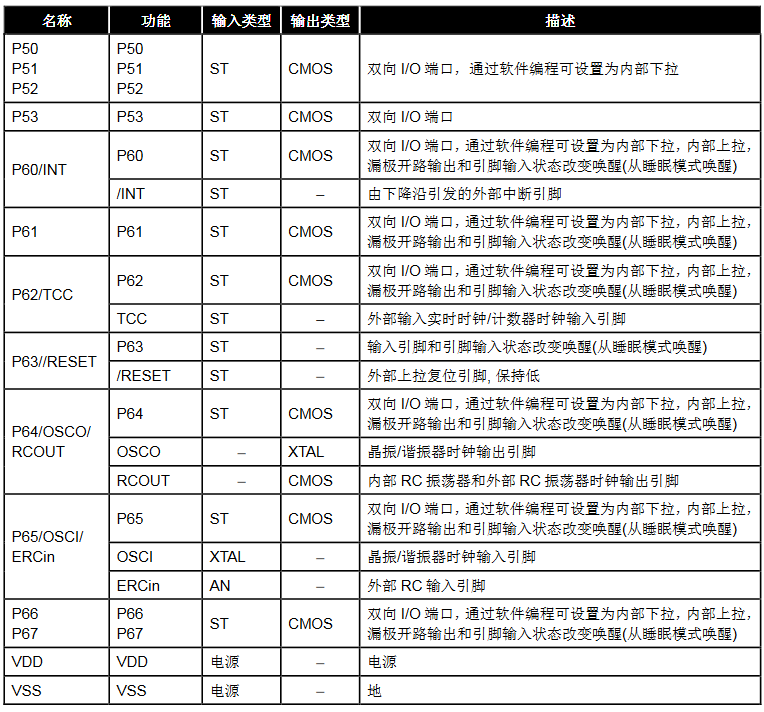

 4 引腳描述引腳描述引腳描述引腳描述

5 功能描述功能描述功能描述功能描述

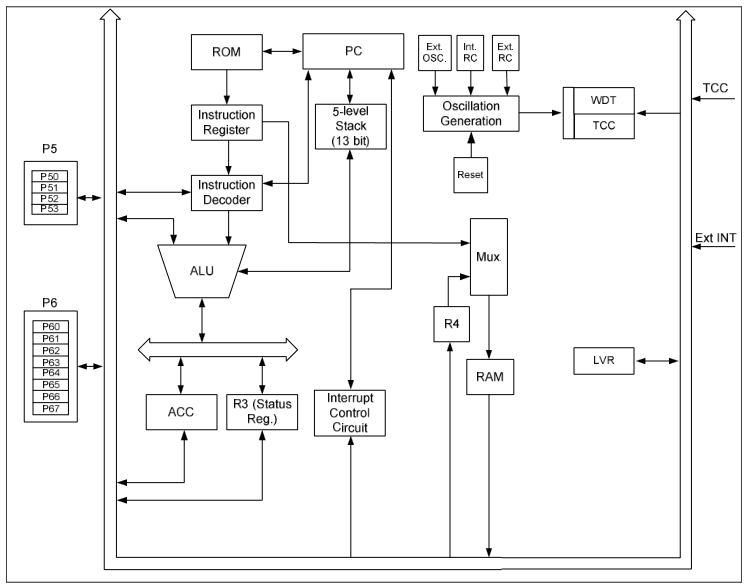

圖 5-1 EM78P153B功能方框圖
