特性
不建議使用于 AC 阻容降壓供電或有高 EFT 要求的應用。應廣不對使用于此類應用而不達安規要求負責
工作溫度范圍：-20°C ~ 70°C
系統功能
2KW OTP 程序存儲器
128 字節數據存儲器
一個硬件 16 位定時器
兩個 8 位定時器（可作為 PWM 生成器）
三個 11 位硬件 PWM 生成器(PWMG0，PWMG1 & PWMG2)
提供一個硬件比較器
14 個 IO 引腳，有可選的上拉電阻
3 組不同的驅動電流 IO，可應對不同的應用需求
可選擇的 IO 驅動能力（普通或低選項）
每個 IO 引腳都可設定為喚醒功能
內建 1/2 VDD LCD 偏置電壓生成器，可支持最大 4X10 點陣的 LCD 屏
時鐘模式：內部高頻振蕩器(IHRC)，內部低頻振蕩器(ILRC)，外部晶體震蕩(EOSC)
每個能喚醒的 IO：支持兩種可選的喚醒速度：正常和快速
8 段 LVR 復位設定：4.0V, 3.5V, 3.0V, 2.75V, 2.5V, 2.2V, 2.0V, 1.8V
兩個外部中斷輸入引腳
CPU 特點
工作模式：單一處理單元的工作模式
86 個強大指令
絕大部分指令都是單周期 (1T)指令
可程序設定的堆棧指針和堆棧深度
數據存取支持直接和間接尋址模式，用數據存儲器即可當作間接尋址模式的數據指針(index pointer)
IO 地址以及存儲地址空間互相獨立

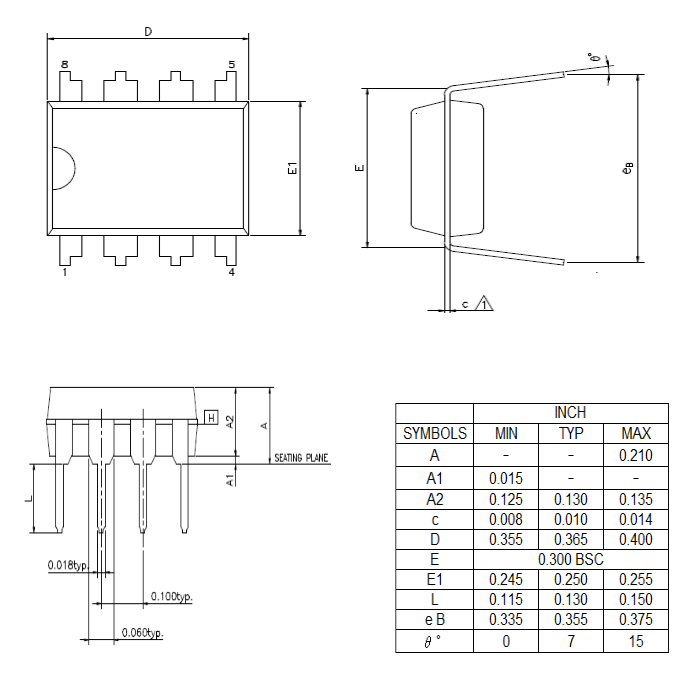

封裝外形圖（POD）：
以下圖紙和尺寸僅供參考
1.1. DIP8(300mil)

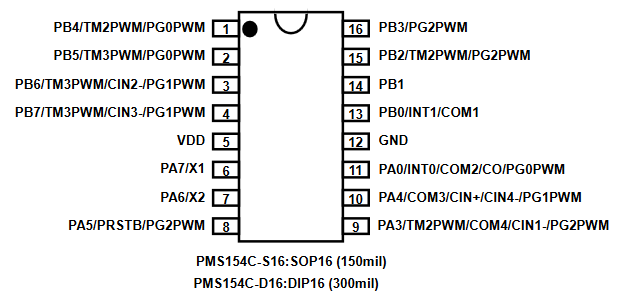

引腳功能說明
提醒使用者在使用 PMS154C 時避免一些常犯的錯誤
IO 使用與設定
(1) IO 作為數字輸入時
IO 作為數字輸入時，Vih 與 Vil 的準位，會隨著電壓與溫度變化，請遵守 Vih 的最小值，Vil 的最大值規范。
內部上拉電阻值將隨著電壓、溫度與引腳電壓而變動，并非為固定值。
(2) IO 作為數字輸入和打開喚醒功能。
將 IO 設為輸入。
用 PXDIER 寄存器，將對應的位設為 1。
為了防止 PA 中那些沒有用到的 IO 口漏電，PADIER[1：2]需要常設為 0。
(3) PA5 作為輸出。
PA5 只能做 Open Drain 輸出，輸出高時需要外加上拉電阻。
(4) PA5 作為 PRSTB 輸入。
設定 PA5 為輸入。
設定 CLKMD.0=1，使 PA5 為外部 PRSTB 輸入腳位。
(5) PA5 作為輸入并通過長導線連接至按鍵或者開關。
必需在 PA5 與長導線中間串接 >33Ω 電阻。
應盡量避免使用 PA5 作為輸入。
(6) PA7 和 PA6 作為外部晶體振蕩器
PA7 和 PA6 設定為輸入。
PA7 和 PA6 內部上拉電阻設為關閉。
用 PADIER 寄存器將 PA6 和 PA7 設為模擬輸入。
EOSCR 寄存器位[6:5]選擇對應的晶體振蕩器頻率：
? 01 ： 低頻，例如：32KHz
? 10 ： 中頻，例如：455KHz、1MHz
? 11 ： 高頻，例如：4MHz
設置 EOSCR.7 =1 啟用晶體振蕩器。
從 IHRC 或 ILRC 切換到 EOSC，要先確認 EOSC 已經穩定振蕩。
注意：請務必仔細閱讀 PMC-APN013 之內容，并據此合理使用晶體振蕩器。如因用戶的晶體振蕩器的質量不佳、
使用條件不合理、PCB 清潔劑殘留漏電、或是 PCB 板布局不合理等等用戶原因，造成的慢起振或不起振情況，我
司不對此負責。
切換系統時鐘
利用 CLKMD 寄存器可切換系統時鐘源。但必須注意，不可在切換系統時鐘源的同時把原時鐘源關閉。例
如：從 A 時鐘源切換到 B 時鐘源時，應該先用 CLKMD 寄存器切換系統時鐘源，然后再透過 CLKMD 寄存器關
閉 A 時鐘源振蕩器。
? 例：系統時鐘從 ILRC 切換到 IHRC/2
. CLKMD = 0x36; // 切到 IHRC，但 ILRC 不要 disable。
CLKMD.2 = 0; // 此時才可關閉 ILRC。
? 錯誤的寫法：ILRC 切換到 IHRC，同時關閉 ILRC
.CLKMD = 0x50; // MCU 會當機。
看門狗
看門狗默認為開，但程序執行 ADJUST_IC 時，會將看門狗關閉，若要使用看門狗，需重新配置打開。當
ILRC 關閉時，看門狗也會失效。
燒錄方法
PMS154C 的燒錄腳為 PA3，PA4，PA5，PA6，VDD，GND 這 6 只引腳。

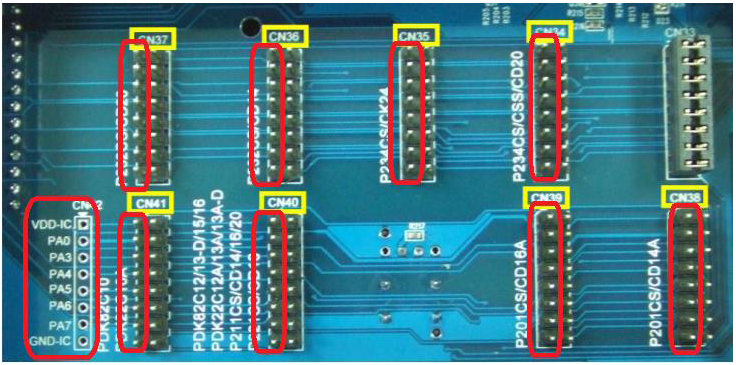

在 3S-P-002 燒錄器上，可以使用燒錄器背后的 jumper 放在 CN39 的位置。如果為 16 Pin 包裝，正面的
接腳不用移位；14 Pin 包裝，正面的接腳往下空移一格；10 Pin 包裝，往下空移三格；8 Pin 包裝，往下空移
四格。如為其他包裝，可以自行跳接燒錄接腳，燒錄器背后的 Jumper，所有左側的訊號都是一致的，就如左
下角說明文字一樣，分別為 VDD，PA0（不需要），PA3，PA4，PA5，PA6，PA7（不需要），GND
如使用 5S-P-003 或以上進行燒錄，并依照燒錄器軟件上說明，連接 jumper 即可。
合封（MCP）或在板燒錄（On-Board Writing）時的有關電壓和電流的注意事項
(1) PA5 （VPP）可能高于 11V。
(2) VDD 可能高于 6.5V，而最大供給電流最高可達約 20mA。
(3) 其他燒錄引腳（GND 除外）的電位與 VDD 相同。
請用戶自行確認在使用本產品于合封或在板燒錄時，周邊電路及元件不會被上述電壓破壞，也不會限制上
述電壓。
