PMS154B 和 PMS154G 主要差異表
| 項目 | 功能 | PMS154B | PMS154G |
| 1 | 工作電壓范圍 | 2.2V~5.5V | 1.8V~5.5V |
| 2 | 11-bit PWM | 一組： PWMG0 |
三組： PWMG0,PWMG1&PWMG2 |
| 3 | 比較器邊緣 | 未開放 | 代碼選項 |
單片機特點
1.1. 特性
不建議使用于 AC 阻容降壓供電或有高 EFT 要求的應用。應廣不對使用于此類應用而不達安規要求負責
工作溫度范圍：-40°C ~ 85°C
1.2. 系統功能
2KW OTP 程序存儲器
128 字節數據存儲器
一個硬件 16 位定時器
兩個 8 位定時器（可作為 PWM 生成器）
三個 11 位硬件 PWM 生成器(PWMG0，PWMG1 & PWMG2)
提供一個硬件比較器
14 個 IO 引腳，有可選的上拉電阻
3 組不同的驅動電流 IO，可應對不同的應用需求
可選擇的 IO 驅動能力（普通或低選項）
每個 IO 引腳都可設定為喚醒功能
內建 1/2 VDD LCD 偏置電壓生成器，可支持最大 4X10 點陣的 LCD 屏
時鐘模式：內部高頻振蕩器(IHRC)，內部低頻振蕩器(ILRC)，外部晶體震蕩(EOSC)
每個能喚醒的 IO：支持兩種可選的喚醒速度：正常和快速
8 段 LVR 復位設定：4.0V, 3.5V, 3.0V, 2.75V, 2.5V, 2.2V, 2.0V, 1.8V
兩個外部中斷輸入引腳
1.3. CPU 特點
工作模式：單一處理單元的工作模式
86 個強大指令
絕大部分指令都是單周期 (1T)指令
可程序設定的堆棧指針和堆棧深度
數據存取支持直接和間接尋址模式，用數據存儲器即可當作間接尋址模式的數據指針(index pointer)
IO 地址以及存儲地址空間互相獨立
器件電氣特性
絕對最大值
電源電壓 ………………………………..... 1.8V ~ 5.5V
* 最大電壓不能超過 5.5V，否則可能損壞 IC。
輸入電壓 ………………………………….. -0.3V ~ VDD + 0.3V
工作溫度 ………………..………………… -40°C ~ 85°C
儲藏溫度 ……………………………..…… -50°C ~ 125°C
節點溫度 ……………………………..…… 150°C
開機流程

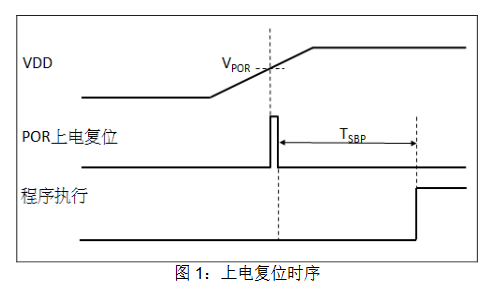

開機時，POR（上電復位）是用于復位 PMS154G；開機時間可選快開機或者普通模式。快速開機的時間是
45 個 ILRC 時鐘周期，正常開機的開機時間是 3000 個 ILRC 時鐘周期。不管哪種開機模式，用戶必須確保上電后
電源電壓穩定，開機時間 tSBP，如圖 1 所示。
注意，上電復位（Power-On Reset）時，VDD 必須先超過 VPOR 電壓，MCU 才會進入開機狀態。
使用 ICE 時
仿真 PMS154G 功能時注意事項：
(1) 建議使用 5S-I-S01/2(B)仿真器。
(2) 用 5S-I-S01/2(B)仿真時，請注意以下幾點：
用 5S-I-S01/2(B)仿真時，不支持 NADD/COMP 指令
用 5S-I-S01/2(B)仿真時，不支持系統時鐘 SYSCLK=ILRC/16
用 5S-I-S01/2(B)仿真時，不支持 misc.4 動態設定（只能固定為 0 或 1）
用 5S-I-S01/2(B)仿真時，不支持 TM2 和 TM3 的 GPCRS 功能
用 5S-I-S01/2(B)仿真時，當 GPCS 選擇 Output 到 PA0 輸出時，PA3 輸出功能也會受影響
5S-I-S01/2(B)仿真器的 ILRC 頻率與實際 IC 不同，且未經校準，其頻率范圍大約在 34K~38KHz
仿真 PWM 波形時，建議用戶在程序

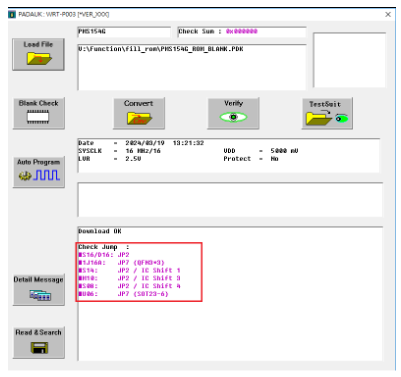

PMS154G8bit OTP IO 型單片機燒錄方法
請使用 PDK5S-P-003Bx PDK3S-P-002 進行燒錄，舊版本燒錄器不支持 PMS154G 的燒錄。
PMS154G 的燒錄腳為 PA3，PA4，PA5，PA6，VDD，GND 這 6 只引腳。
跳線連接： 請按照燒錄器軟件內的說明連接跳線
