6S-M-001 為應廣科技針對觸摸芯片所推出的仿真工具,需要搭配應廣科技的 IDE 軟件做聯機仿真(觸摸程
序可由 P-Touch 生成)。
6S-M-001 = 5S-P-C01(圖左)+ 6S-EMB(圖右)+ 6S-EVB(6S-EMB 背面)。
EMB:Evaluation Main Board
EVB:Evaluation Board
支持仿真產品系列
Touch 系列:
各型號都可支持仿真(PMS160 除外);
其他 MCU 系列:
支持 PFC232 的多核仿真;
支持 PMS152/PFS172/PFS123 的 11bit PWM 仿真。
6S-EMB 外觀

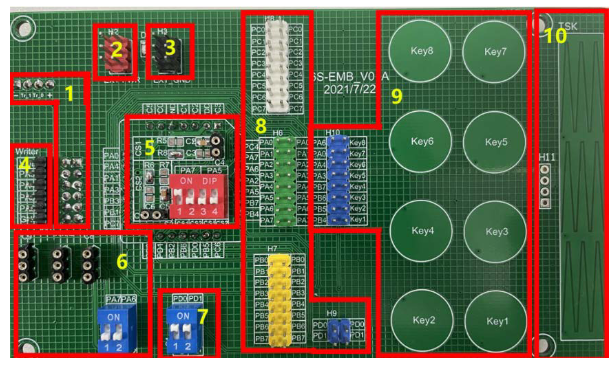

6S-EMB 正面圖

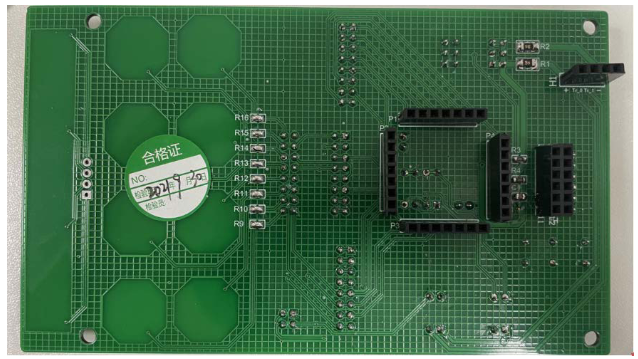

6S-EMB 背面圖
1. ICE 接口(H1,H4):
與 5S-P-C01 簡易型燒錄器的 IO 接口對接。
2.ICE 電源輸出接口(H2):
H2 為 6 Pin 的共接排針,由 5S-P-C01 提供正電源(+V)輸出接口,文字標示為 EXT-PWR。
3. ICE 電源地輸出接口(H3):
H3 為 6 Pin 的共接排針,由 5S-P-C01 提供電源(0V)輸出接口(外部共地接口),文字標示為 EXT_GND。
燒錄通道(H5):
因 6S-EMB 與 5S-P-C01 簡易燒錄器連接,所以用戶可以直接用這塊仿真板燒錄。燒錄方法同 5S-P-C01,詳
情可參考其使用手冊。請注意,在使用此仿真板燒錄時,需要將 S1(如圖 9 所示)處的 PD0,PD1 關閉。
CS 電容選擇區域:
撥碼開關 1,2 對應 PA7 做 CS 引腳;3,4 對應 PA5 做 CS 引腳。其中 1,3(CS1)為小電容,約 22nF;2,4(CS2)
為大電容,約為 33nF。用戶可根據實際需求選擇打開或關閉相應引腳的 CS 電容,但 PA7 和 PA5 引腳不可同時使
能 CS 功能,且 CS1 和 CS2 電容不可同時打開。用戶也可根據自身需要更換此觸摸板上的 CS 電容,但不建議隨
意更換,以免對觸摸靈敏度造成不必要的影響,若有需求,可先與我司 FAE 聯絡咨詢。
晶振選擇區域:
S3 處的撥碼開關 1、2 為外部晶振使能開關,若外接晶振時,需要將兩個撥碼開關都打開,且將晶振接在 XTAL
接口。C8,C9 為晶振起振電容接口。用戶需參考所用晶振的規格匹配其起振電容。
通信使能區域:
此為 5S-P-C01 與 6S-EMB 的通訊開關。仿真時需要將撥碼開關 1、2 都打開,而燒錄時則務必要斷開

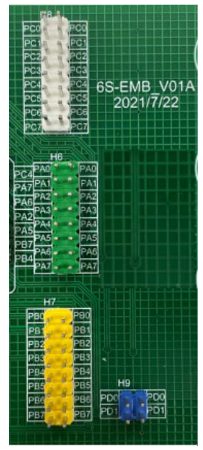

IO 接口:
H6(PA0~PA7),H7(PB0~PB7),H8(PC0~PC7),H9(PD0~PD1)均為仿真板的 I/O 接口,最大可兼容
PFC460 的 26 個 I/O,24 個觸摸通道。仿真觸摸功能時,用杜邦線將 H6-H9 處需要用到的引腳連接到 H10 右邊的
排針即可,如圖 11 所示。注意:杜邦線不宜太長,否則會影響觸摸靈敏度。

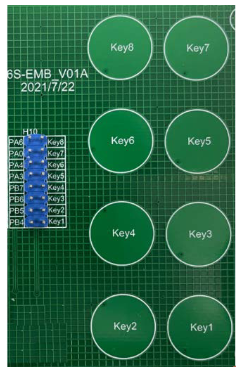

觸摸盤區域:
H10 右邊排針順序?qū)?yīng)觸摸盤 Key1-Key8,左邊排針的排列順序?qū)?yīng) PFC460 TK1-TK8 通道。用戶若仿真其
他型號或用其他 IO 的觸摸功能則可用杜邦線連接到 H10 右邊排針即可。注意:杜邦線不宜太長,否則會影響觸摸
靈敏度

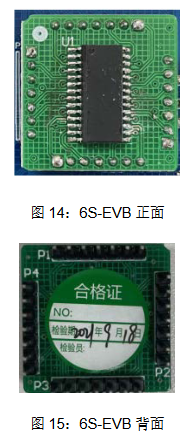

6S-EVB 外觀簡介
6S-EMB 與 5S-P-C01 連接

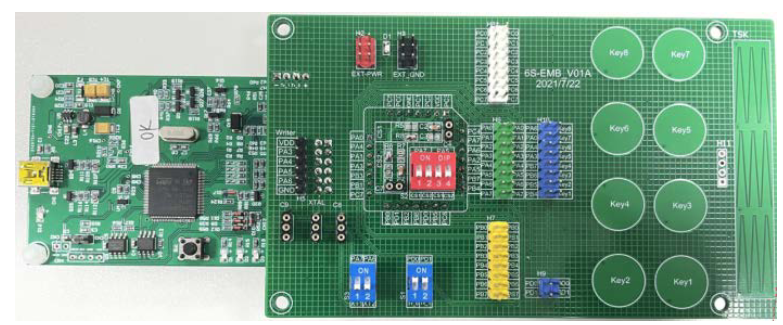

6S-EMB 與 5S-P-C01 連接正面圖

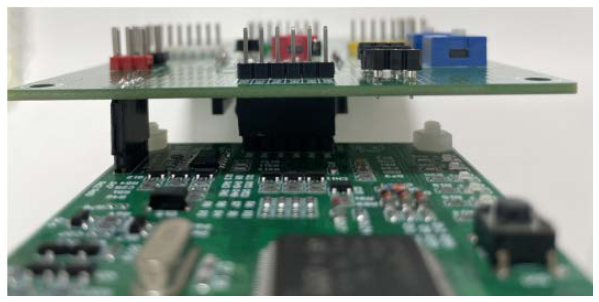

6S-EMB 與 5S-P-C01 連接側面圖

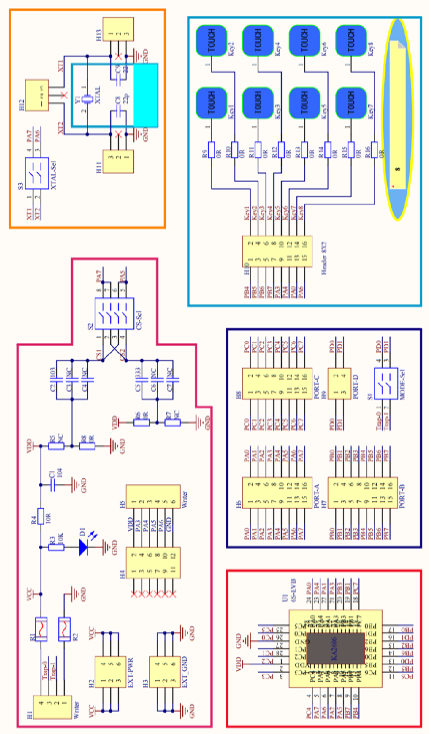

6S-EMB 原理圖
6S-M-001 工作模式
6S-M-001 仿真器有兩種工作模式:單核仿真除錯模式和單/多核全速運行模式。
一、 單核仿真除錯模式:
1. 僅支援單核程序(FPPA0)仿真除錯運行,不支持多核程序仿真。
2. 欲使用此模式,仿真板上的 DIP-SW S1 必須先切換至 ON 狀態。
3. 欲在此模式運行必須將.PRE 檔內的“.Writer Set_ISP_ICE;”這條指令屏蔽。
4. 單核仿真運行時系統將會占用芯片部份的資源,最大可用空間及資源將會減少。最大的 ROM 空間:0x000 ~
0xD00 (3328 Words);RAM 最大空間:0x000 ~ 0x1F7 (503 Bytes)。
5. PD.0/PD.1 引腳將會被系統占用,當仿真通訊接口,在此模式下程序中對 PD.0/PD.1 的操作將失效。對于 PDIER
/ PDC / PD 寄存器操作的指令將被翻成 NOP。
6. PD.0/PD.1 引腳的相關功能。請?jiān)趯?shí)際芯片上驗証或是使用單/多核全速運行模式驗證。
二、 單/多核全速運行模式:
1. 支援單核/多核程序全速運行。
2. 此模式必須在.PRE 檔內加入“.Writer Set_ISP_ICE;”這條指令。
3. 仿真器全速運行時,仿真芯片資源與實際芯片一樣,系統不會被占用。
4. 此模式不支持?jǐn)帱c(diǎn)及暫停...等一般 ICE 的操作,等同于實際芯片上電全速連續運行。
5. 此模式支援 PD.0 / PD.1 引腳的所有正常功能仿真,在 Load Code 后必須將仿真板上的 DIP-SW S1 必須切換至
OFF 狀態。
注意:僅 PFC460 與 PFC232 支持多核全速運行模式
6S-M-001 仿真注意事項
1. 6S-EMB 和 6S-EVB 必須搭配 5S-P-C01 簡易燒錄器方可做 Touch Key 功能的仿真。
2. 6S-M-001 也可以仿真除觸摸以外的其他功能。
3. IDE 版本 0.91C5 開始支持 6S-M-001 的仿真。
4. P-Touch 版本從 V1.6 開始支持 6S-M-001 的仿真。
5. 調整 6S-EMB 仿真板上任何觸摸參數(如 TK 通道,CS 電容等)后,需重新進入仿真模式。
