應廣科技 PMS164觸摸鍵 OTP單片機
應用在: HMI觸控螢?zāi)荒＝M 串口通訊 可編程 資料存取 人機界面觸控TFT液晶顯示屏
特性
不建議使用于 AC 阻容降壓供電或有高 EFT 要求的應用。應廣不對使用于此類應用而不達安規要求負責
工作溫度范圍：-20°C ~ 70°C
1.2. 系統特性
1.75KW OTP 程序內存
128 字節數據存儲器
一個硬件 16 位計數器
兩個硬件 8 位計數器和 6/7/8 位 PWM 生成器
一個硬件比較器
14 個 IO 引腳并帶有上拉電阻選項
12 個 IO 引腳可被選作為獨立的觸摸引腳
Bandgap 電路提供 1.20V Bandgap 電壓
時鐘源：內部高頻 RC 振蕩器，內部低頻 RC 振蕩器
8 段 LVR 復位設定：4.0V，3.5V，3.0V，2.75V，2.5V，2.2V，2.0V，1.8V
三個可選的外部中斷引腳
1.3. CPU 特性
單一處理單元工作模式
提供 82 個有效指令
大部分都是 1T（單周期）指令
可程序設定的堆棧指針和堆棧深度（使用 2 bytes SRAM 作為一層堆棧）
數據存取支持直接和間接尋址模式，用數據存儲器即可當作間接尋址模式的數據指針(index pointer)
IO 地址以及存儲地址空間互相獨立
PMS164 系列是一款完全靜態的，以 OTP 為程序存儲基礎的 CMOS 8-bit 微處理器。它運用 RISC 的架構
并大部分的指令執行都是一個指令周期的，只有少部分處理間接尋址指令需要兩個指令周期。
PMS164 包含一個最多 12 鍵的電容式觸摸控制電路。另外，PMS164 還包含 1.75KW OTP 程序內存以及
128 字節數據存儲器，一個 16 位的硬件計數器，兩個 8 位 Timer2/Timer3 計數器（伴有 PWM 生成器功能）。
數據存儲器 – SRAM
數據存儲可以是字節或位操作。除了存儲數據外，數據存儲器還可以擔任間接存取方式的數據指針，以及
堆棧內存。
堆棧定義在數據存儲器里面，堆棧指針定義在堆棧指針寄存器，用戶可在使用時自行定義堆棧深度，堆棧
內存對堆棧的排列是非常靈活的，用戶可以動態調整堆棧。
對于間接存儲指令而言，數據存儲器可以用作數據指針來當作數據地址。所有的數據存儲器都可以當作資
料指針，這對于間接存儲指令是相當靈活和有效的。由于數據寬度是 8 位，PMS164 的所有 128 字節的數據存
儲器都可以利用間接存取指令做存取。
振蕩器和時鐘
PMS164 有兩個振蕩器電路:內部高頻 RC 振蕩器(IHRC) 和內部低頻振蕩器(ILRC)，這兩個振蕩器可以分
別通過寄存器 clkmd.4 和 clkmd.2 來啟用或停用。用戶可以選擇不同的振蕩器作為系統時鐘源，同時可以通過
設置 clkmd 寄存器來滿足不同的應用要求。
內部高頻 RC 振蕩器和內部低頻 RC 振蕩器
開機后，IHRC 和 ILRC 振蕩器是自動啟用的。IHRC 頻率能通過 ihrcr 寄存器校準，通常校準到 16 MHz。
校準后的頻率偏差通常在 1%以內；且校準后 IHRC 的頻率仍然會因電源電壓和工作溫度而略有漂移。請參閱
IHRC 頻率和 VDD、溫度的測量圖表。
ILRC 的頻率會因生產工藝，使用的電源電壓和溫度的差異而產生漂移，請參考直流電氣特性規格數據，
建議不要應用在要求精準時序的產品上。
系統時鐘和 LVR 基準位

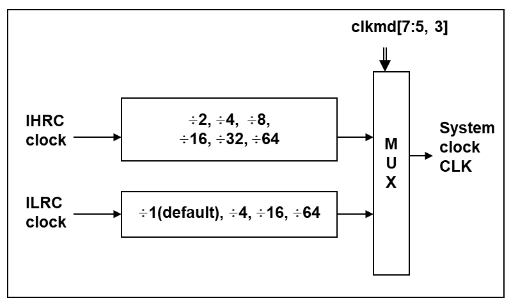

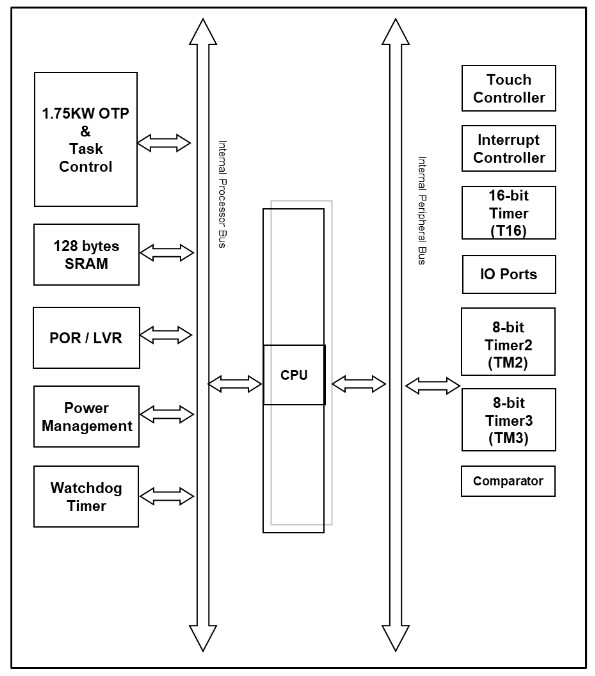

系統時鐘來自 IHRC 或者 ILRC，PMS164 的時鐘系統的硬件框圖，如圖所示：

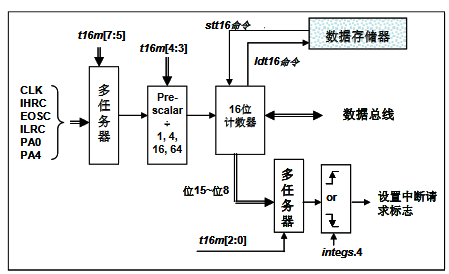

16位計數器 (Timer16)
PMS164 的刻錄方法
PMS164 的刻錄信號為 PA3，PA4，PA5，PA6，VDD，GND 這 6 只引腳。

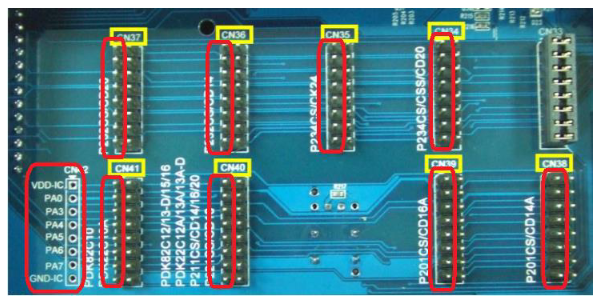

在 3S-P-002 刻錄器上，請把 jumper 放置在刻錄器背后的 CN39 的位置。如果是刻錄 S16 包裝的 IC，請
把 IC 放在正面的 Textool 的最高位置，接腳不用移位；而在 S08A 包裝時，則需往下空移四格。如刻錄其他
包裝的 IC，用戶可以自行跳接刻錄接腳?？啼浧鞅澈蟮乃?Jumper 的左側引腳的訊號都是一致的，就如左下
角 CN42 的說明文字一樣，分別為 VDD，PA0（不需要），PA3，PA4，PA5，PA6，PA7（不需要），GND
IO 引腳的使用和設定
(1) IO 作為數字輸入時
IO 作為數字輸入時，Vih 與 Vil 的準位，會隨著電壓與溫度變化，請遵守 Vih 的最小值，Vil 的最大值
規范
內部上拉電阻值將隨著電壓、溫度與引腳電壓而變動，并非為固定值
(2) IO 作為數字輸入和打開喚醒功能
設置 IO 為輸入
用 PADIER 和 PBDIER 寄存器，將對應的位設為 1
(3) PA5 設置為輸出引腳
PA5 只能做 Open Drain 輸出，輸出高需要外加上拉電阻
(4) PA5 設置為 PRSTB 輸入引腳
設定 PA5 作輸入
設定 CLKMD.0=1 來啟用 PA5 作為 PRSTB 輸入引腳
(5) PA5 作為輸入并通過長導線連接至按鍵或者開關
必需在 PA5 與長導線中間串接 >33Ω
應盡量避免使用 PA5 作為輸入
