5S-P-C01簡易燒錄器使用手冊
1. 認識 5S-P-C01 簡易燒錄器
1.1. 簡易燒錄器外觀
1.2. 燒錄應用軟件及手冊
2. 功能介紹
2.1. 燒錄模式
2.2. 強制更新模式（Bootloader 按鍵功能）

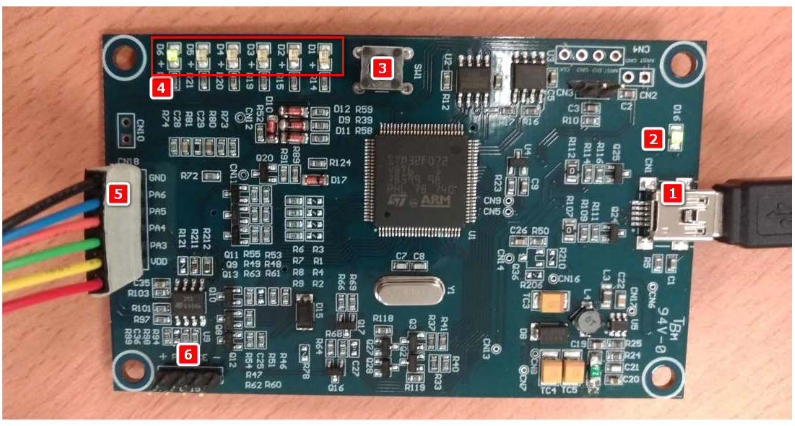

認識 5S-P-C01 簡易燒錄器
(1) USB 接口
(2) 電源 LED 燈
(3) Boot loader 按鍵：強制進入 Boot loader 模式專用
(4) LED 燈組：共六顆，右至左對應 VDD，PA3，PA4，PA5，PA6 和 GND 燒錄接線是否正常
(5) 燒錄接口：共 6PIN，由下而上分別對應 IC 的 VDD，PA3，PA4，PA5，PA6 和 GND
(6) Software ICE 接口：其相關功能，請參考 Software ICE 手冊
功能介紹
2.1. 燒錄模式
燒錄軟件
(1) 燒錄軟件操作

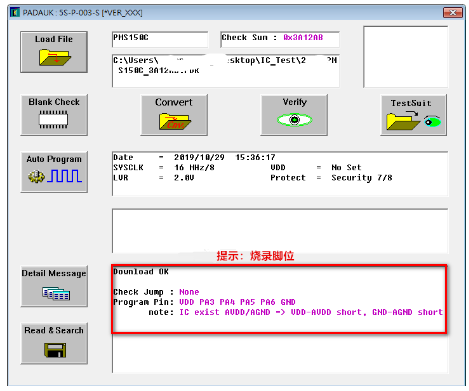

雷同 5S-P003 燒錄器操作，但不同于 5S-P003，在 Load File 后將提示 5S-P-C01 燒錄接口所需連接對應于 IC
的腳位
如 IC 存在 AVDD/AGND 腳位，則需要在 IC 端 對其 VDD/AVDD 短路及 GND/AGND 短路，或者 IC_ AVDD 亦
接線于燒錄接口的 VDD_PIN 及 IC_AGND 亦接線于燒錄接口的 GND_PIN
(2) 載入(Load File) PDK 時，可能引發燒錄器軟件自動更新作業；更新后自動載入新 PDK
(3) 注意：不支持舊系列

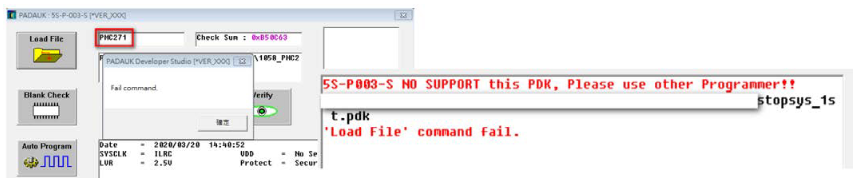

載入 PDK 時，燒錄軟件自動辨別是否支持該 PDK，當不支持時，提示如下圖

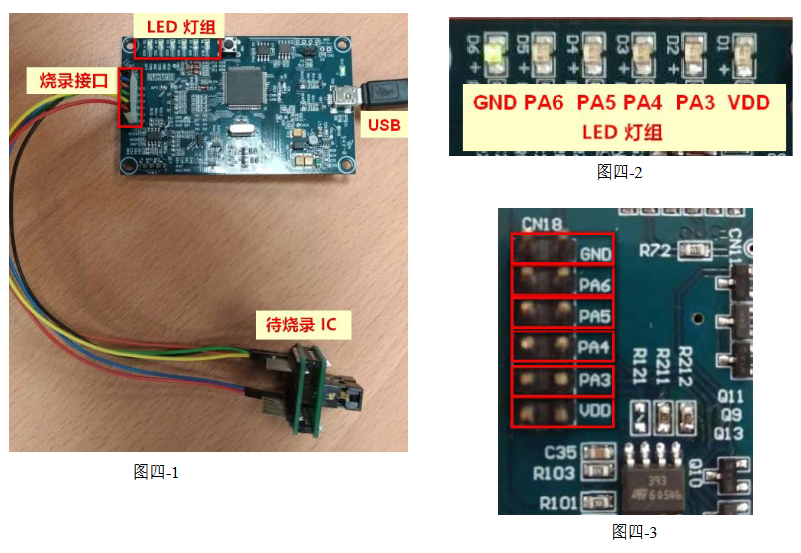

燒錄 IC 接口（圖四-1/圖四-2/圖四-3）
(1) 接線方式全圖（如圖四-1）
(2) LED 燈組對應顯示。如圖四-2
(3) 燒錄接口排針由下至上分別對應：VDD / PA3 / PA4 / PA5 / PA6 / GND。如圖四-3
燒錄接口為兩排六 PIN 排針，兩兩排針短路（利于做訊號量測及接線于 IC Analog power PIN）
接上待燒錄 IC 時，該接線未接上時，對應之 LED 為『亮』；接線接上后對應 LED 則為『滅』，
如有任一 LED 為『亮』，請再次確認接線。
當 LED D1~D6 為全『滅』，表示已可進行燒錄作業。
特別注意事項：對應 LED 燈號僅表示接線有接上。無法偵測是接線正確（接對）。
如燒錄接口 PA3_PIN 不小心接到 IC_PA4 腳位，對應之 LED 仍會『滅』，但之后做燒錄作業將發生錯誤(ex: Find different
IC, Not to IC…etc.)。此時，請再次確認接線是否正確。
LED 燈組燈號說明表列（燒錄模式）
| 燒錄器狀態 | LED狀態 |
| 等待載入PDK (未Load File) |
LED (D1.D3.D5)亮，滅， … LED (D2.D4.D6)滅，亮， … 二組相互交叉閃爍 |
| 確認接線中 | 接線未接上時對應之LED為『亮]; 接上后對應LED則為『滅」 當LED D1~D6為全『滅],表示已可進行燒錄作業 |
| 接觸不良 | 隨機的LED為『 亮 ] ; |
| 可進行燒錄作業 | LED D1~D6為全「滅」 |
| 燒錄器軟件更新作業中 | LED (D1.D2.D3)亮，滅， … LED (D4.D5.D6)滅，亮， … 二組相互交叉閃爍 |
| 需進行強制更新作業 |
LED D1~D6同步急閃爍 |
在板燒錄設定

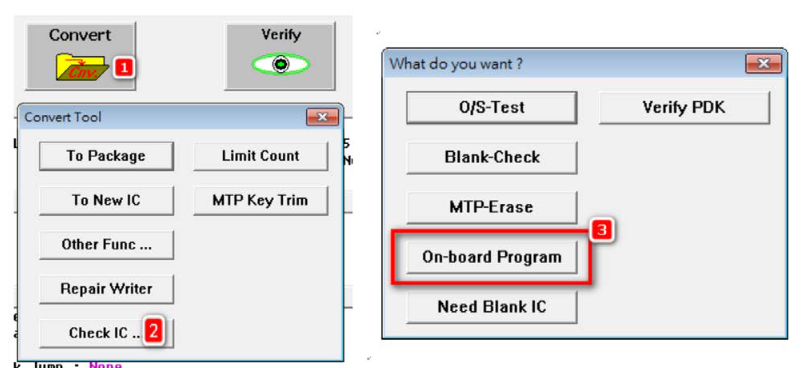

方法一：由 『On-board Program』 選單來設定，
操作如下：『Convert』? 『Check IC…』 ? 『On-board Program』

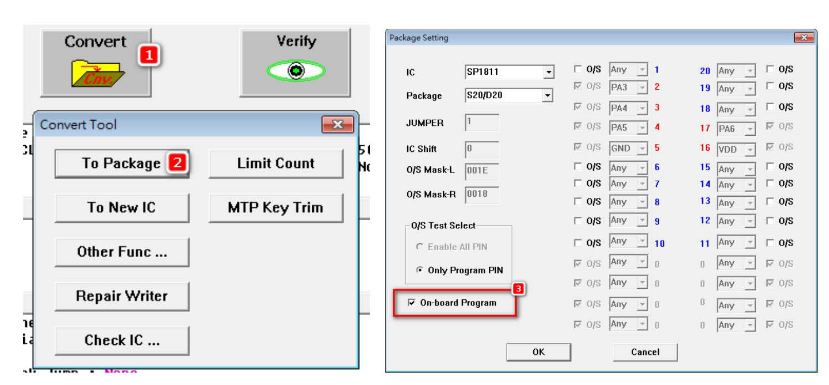

方法二：由『To Package』選單來設定
操作如下：『Convert』?『To Package』?『On-board Program』
強制更新模式（Bootloader 按鍵功能）
? 使用時機：不可預期情況之下，如更新中斷或更新錯誤時，使用該功能強制進入 Bootloader 更新模式
? 進入方法：按壓 Bootloader 按鍵不放，再接上 USB 連接線，看到 LED 燈組開始點亮后放開按鍵

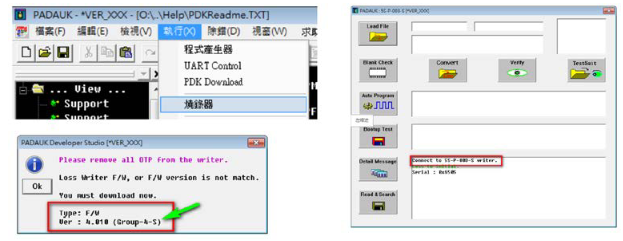

? 更新方法：打開 IDE，進入燒錄軟件，即可進行更新。更新完成自動恢復為燒錄模式
| 燒錄器狀態 | LED狀態 |
| 等待載入PDK (未Load File) |
LED (D1.D3.D5)亮，滅， … LED (D2.D4.D6)滅，亮， … 二組相互交叉閃爍 |
| 確認接線中 | 接線未接上時對應之LED為『亮]; 接上后對應LED則為『滅」 當LED D1~D6為全『滅],表示已可進行燒錄作業 |
| 接觸不良 | 隨機的LED為『 亮 ] ; |
| 可進行燒錄作業 | LED D1~D6為全「滅」 |
| 燒錄器軟件更新作業中 | LED (D1.D2.D3)亮，滅， … LED (D4.D5.D6)滅，亮， … 二組相互交叉閃爍 |
| 需進行強制更新作業 (參考2.2章節) |
LED D1~D6同步急閃爍 |
