系統特性
1. 1KW OTP 程序儲存器
2. 64 Bytes 數據儲存器
3. 一個16位計時器
4. 一個8位定時器(可做為PWM產生器)
5. 一個通用比較器
6. 每個IO 引腳都可設定喚醒功能
7. 六個帶輸入上拉/下拉電阻IO 引腳
8. 時鐘源：內部高頻震蕩器，內部低頻震蕩器
9. 八段LVR 可選:4.0V, 3.5V, 3.0V, 2.75V, 2.5V, 2.2V, 2.0V, 1.8V
10. 一個外部中斷引腳
CPU 特性
1. 單一處理單元工作模式
2. 提供79 個有效指令
3. 1T(單周期)指令
4. 可程序設定的堆疊指針和堆疊深度
5. 數據存取支援直接和間接尋址模式,用數據存儲器即可當作間接尋址模式的數據指針(index pointer)
6. 獨立的IO 地址以及儲存地址空間
在使用 IC 前，請務必認真閱讀 PMS15B/PMS150G 相關的 APN（應用注意事項)
| 內容 | 説明 |
| APN002 | 過壓保護應用須知 |
| APN003 | 10輸出引腳連接長導線時的應用須知 |
| APN004 | 半自動燒錄機臺使用需知 |
| APN007 | 設置LVR時的使用須知 |
| APN011 | 半自動燒錄機臺提高燒錄穩定性 |
| APN016 | PMS150G燒錄須知 |
訂購/封裝信息
PMS150G 系列
PMS150G - U06: SOT23-6 (60mil)；
PMS150G - S08: SOP8 (150mil)；
PMS150G - D08:DIP8(300mil)
PMS15B 系列
PMS15B - U06: SOT23-6 (60mil)；
PMS15B - S08: SOP8 (150mil)；
PMS15B - D08: DIP8 (300mil)

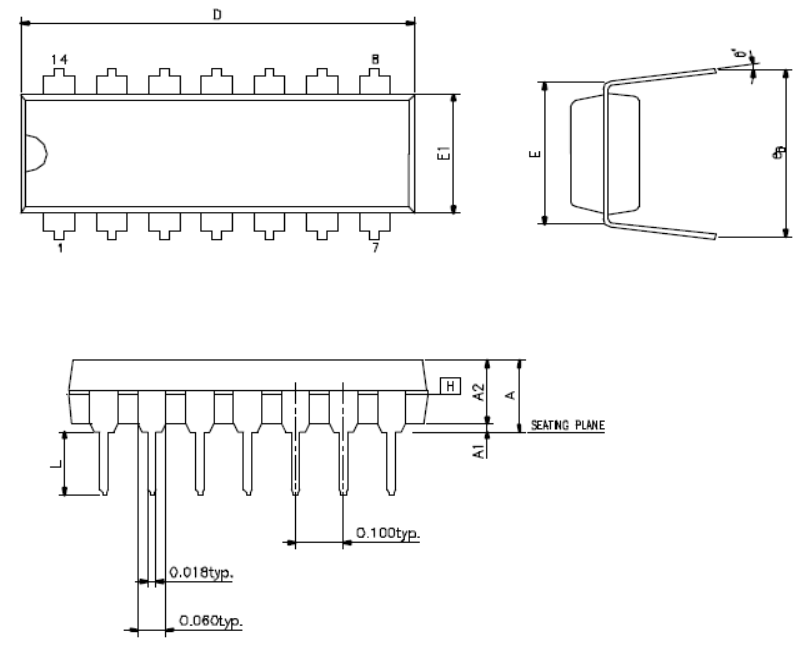

封裝尺寸信息請參考官網文件：”封裝信息
PMS15B/PMS150G 和 PMS15A/PMS150C 主要差異表
| 功能 | PMS15B/PMS150G | PMS15A/PMS150C |
| 工作電壓范圍 | 1.8～5.5V | 2.0～5.5V |
| 輸入選項 | 上拉/下拉 | 僅上拉 |
| PA5模式 | 正常10/開漏輸出 | 開漏輸出 |
| 燒錄器 | 5S-P003 | 3S-P002/5S-P003 |
| IO驅動選項 | 普通 | 普通/低 |

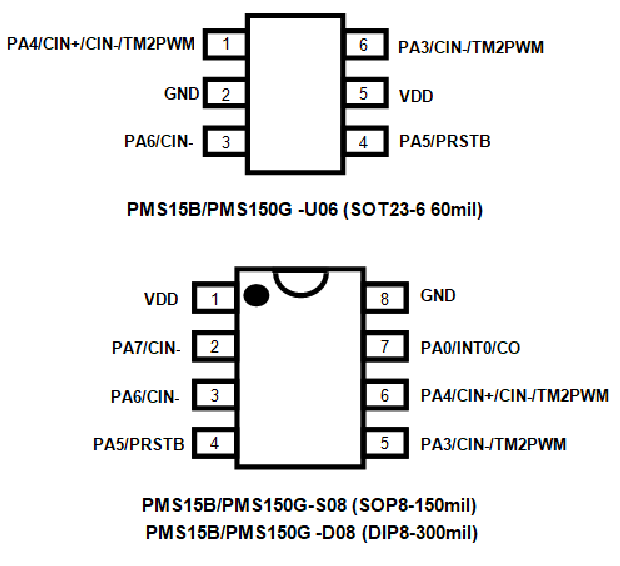

引腳功能說明
| 符號 | 特性 | 最小值 | 典型值 | 最大值 | 單位 | 條 件 |
| Voo | 工作電壓 | 1.8# | 5.5 | V | #受限于LVR公差 | |
| LVR% | 低電壓復位公差 | -5 | 5 | % | ||
| fsys | 系統時鐘(CLK)*= IHRC/2 IHRC/4 IHRC/8 ILRC |
0 0 0 |
57KHz | 8M 4M 2M |
Hz | Voo ≥ 3.0V Voo ≥ 2.2V Voo ≥ 1.8V VoD =5.0V |
| VPOR | 上電復位電壓 | 1.7 | 1.8 | 1.9 | V | |
| lop | 工作電流 | 0.3 22 |
mA uA |
fsys=IHRC/16=1MIPS@3.3V fsys=ILRC=59KHz@3.3V |
||
| IPD | 掉電模式消耗電流 (用stopsys命令) |
1 | uA | fsys= 0Hz, VDo =3.3V | ||
| Ips | 省電模式消耗電流 (用stopexe命令) |
3 | uA | Voo =3.3V; Bandgap,LVR,IHRC關閉， ILRC打開 |
||
| VL | 輸入低電壓 | 0 | 0.1Voo | V | ||
| ViH | 輸入高電壓 | 0.7 VDD | Voo | V | ||
| lou | I0引腳輸出灌電流 | 19 | 21 | 24 | mA | Voo=5.0V,VoL=0.5V |
| IoH | PA5(開漏輸出) PA5(普通10) 其他10引腳輸出驅動電流 |
-11 -11 |
0 -13 -13 |
-16 -16 |
mA | Voo=5.0V,VoH=4.5V |
| ViN | 輸入電壓 | -0.3 | Voo+0.3 | V | ||
| INJ(PIN) | 腳位的引入電流 | 1 | mA | Voo+0.3≥VN≥-0.3 | ||
| RFH | 上拉電阻 | 76 | 84 | 96 | KQ | |
| RPL | 下拉電阻 | 66 | 77 | 86 | KQ | |
| fiHRC | IHRC輸出頻率(校準后)* | 15.66* | 16* | 16.34* | MHz | @25C, Voo=2.0V~5.5V |
| 15.10* | 16* | 16.90* | Voo=2.0V~5.5V, -40℃ |
|||
| fLRc | ILRC輸出頻率* | 57* | KHz | Voo =5.0V,-40°C | ||
| tiNT | 中斷脈沖寬度 | 30 | ns | Voo= 5.0V | ||
| VoR | 數據存儲器數據保存電壓* | 1.5 | V | 關機模式 |

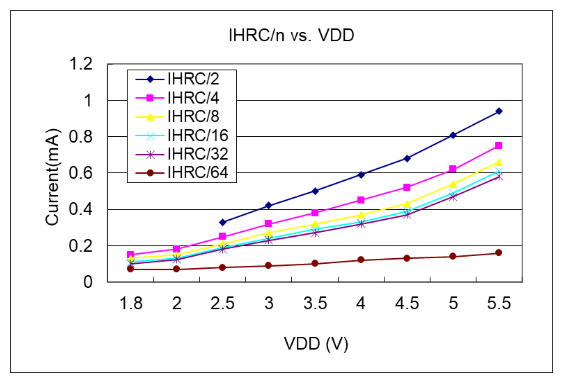

工作電流與 VDD、系統時鐘 CLK=IHRC/n 曲線圖
條件=>開啟的硬件模塊：Bandgap，LVR，IHRC，T16；關閉的硬件模塊：ILRC；
IO 引腳：PA0 輸出 0.5Hz 頻率的 PWM，無負載；其他引腳：設為輸入且不懸空

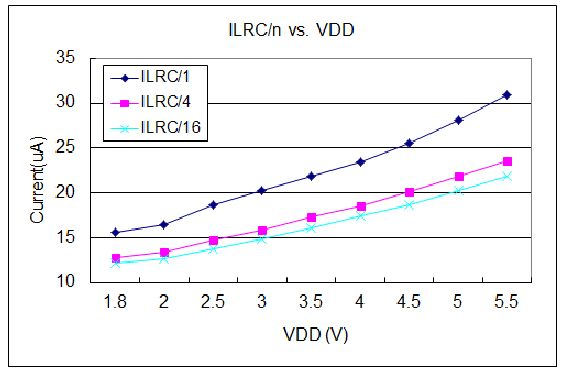

工作電流與 VDD、系統時鐘 CLK=ILRC/n 曲線圖
條件=>開啟的硬件模塊：T16；關閉的硬件模塊：Bandgap，LVR，IHRC；
IO 引腳：PA0 以 0.5Hz 頻率的 PWM，無負載；其他引腳：設為輸入且不懸空
燒錄方法
PMS15B/PMS150G 的燒錄腳為 PA3，PA4，PA5，PA6，VDD，GND 這 6 只引腳。
請使用 5S-P003x 或以上版本的燒錄器進行燒錄，請依照燒錄器軟件的說明連接 jumper。5S-P002 或之前
的版本皆已不支持燒錄 PMS15B/PMS150G。
? 合封（MCP）或在板燒錄（On-Board Writing）時的有關電壓和電流的注意事項
(1) PA5 （VPP）可能高于 7.5V。
(2) VDD 可能高于 7.8V，而最大供給電流最高可達約 20mA。
(3) 其他燒錄引腳（GND 除外）的電位與 VDD 相同。
請用戶自行確認在使用本產品于合封或在板燒錄時，周邊元件及電路不會被上述電壓破壞，也不會鉗制上述
電壓。
重要提示：
? 如在 handler 上對 IC 進行燒錄，請務必按照 APN004 及 APN011 的指示進行。
? 為對抗燒錄時的雜訊干擾，請于燒錄時在分選機連接 IC 連接器一端的 VDD 和 GND 之間連接 0.01uF 電容。
但切忌連接標值 0.01uF 以上的電容，以免影響燒錄的正常運行。

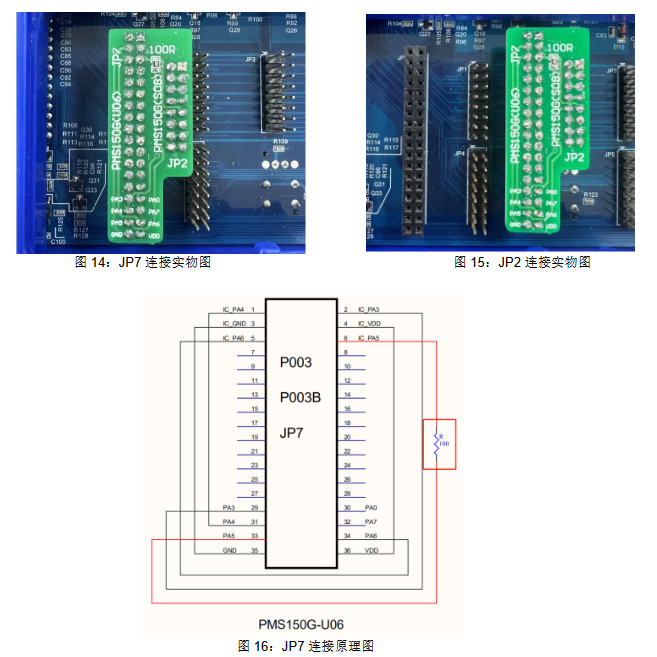

? PMS15B/PMS150G 在燒錄時，請在燒錄器背面的 JP2 或 JP7 的 PA5 引腳上串接一個 100Ω 的電阻。具體
操作步驟請參考 APN016 進行。5S-P-003x 燒錄器出貨會附贈此轉接板，若您在使用上有任何需求或問
題與逐高電子聯系。
由于 PMS15B/PMS150G 母體版本有新舊差異，若用戶燒錄時遇到“IC Ver Mismatch”的 NG 提示，表
示使用的芯片為舊版本，將系統時鐘降至 2MHz 及以下或可解決此問題。但是當程序中沒有使用 stopexe
或 stopsys 指令時，舊版 IC 亦可運行 2MHz 及以上的系統時鐘。
