## 修訂歷史
| 修訂 | 日期 | 描述 |
| V001 | 2025/03/03 | 初版 |
## 文檔信息
- ?**文件版本**: V001
- ?**適用芯片**:
PMS150G/PMS152G/PMS154G/PMS134G
- ?**適用燒錄軟件版本**:
PMS152G/PMS154G/PMS134G → FPPA IDE/Writer Ver1.02C4之后版本
- ?**適用硬件燒錄器型號**:
PDK5S-P-003/PDK5S-P-003B/PDK5S-P-003B2/PDK5S-P-003C
## 1. 前言
針對部分芯片在半自動機臺燒錄時可能受雜訊干擾導致燒錄良率下降或引腳擊穿的問題，本指南提供改善對策。
## 2. 說明和改善對策
### 封裝示例

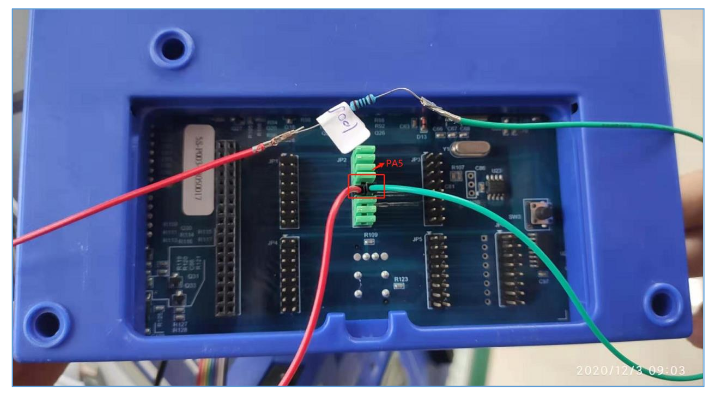

- ?**PMS150G-S08**：
在燒錄器（Writer）背面 ?**JP2 的 PA5 引腳**串聯 ?**100Ω 電阻**。
連接方式參考圖1：
圖 1、JP2 串接 100Ω 連接示意圖
- ?**U06封裝**：

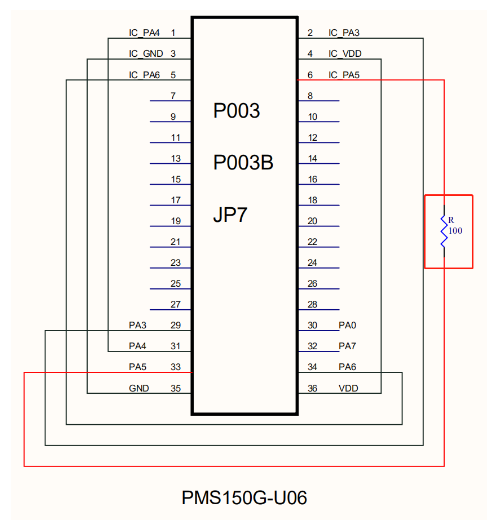

在 ?**JP7 的 PA5 引腳**串聯 ?**100Ω 電阻**。連接方式參考圖2：
[圖2：U06封裝JP7接線原理圖](image_placeholder)
圖 2、U06 封裝 JP7 跳線板原理圖
## 3. 適用燒錄器型號
以下型號需按上述方式串接電阻：
- PDK5S-P-003
- PDK5S-P-003B(x)
- PDK5S-P-003C
## 4. PDK燒錄文件下載提示

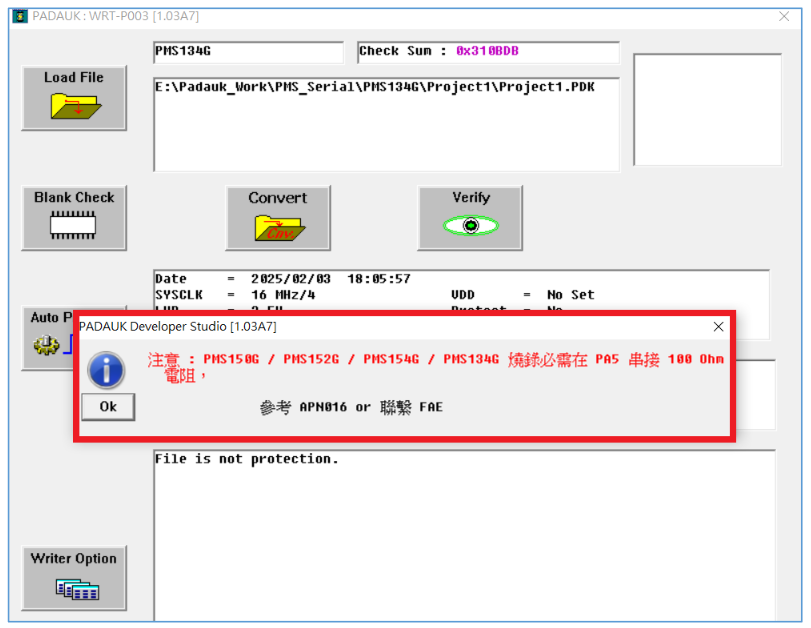

下載PDK燒錄文件至燒錄器時，軟件會顯示 ?**?“PA5需串接電阻”?** 的提示窗口，如下圖所示：
圖 3、PDK 檔下載時燒錄接線提示窗口
## 5. PMS150G-100R燒錄轉接板
- ?**適用型號**：P-003B2/P-003C燒錄器出廠標配。
- ?**功能**：支持PMS152G/PMS154G/PMS134G多數封裝型號的燒錄。

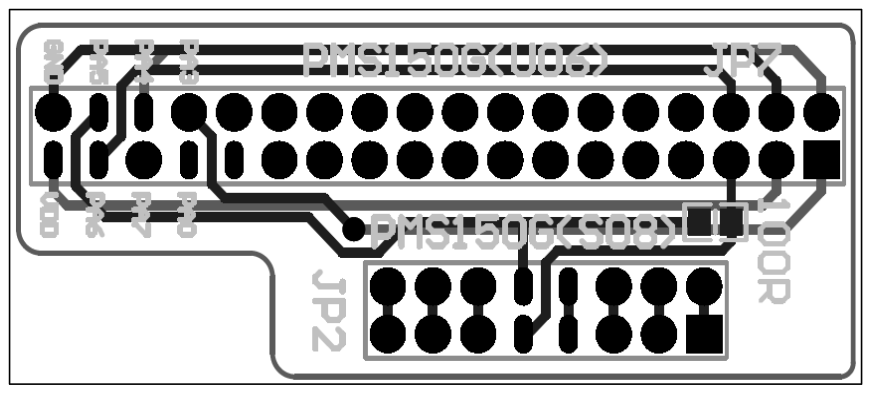

圖 4、PMS150G-100R 燒錄轉接板 PCB 佈線圖

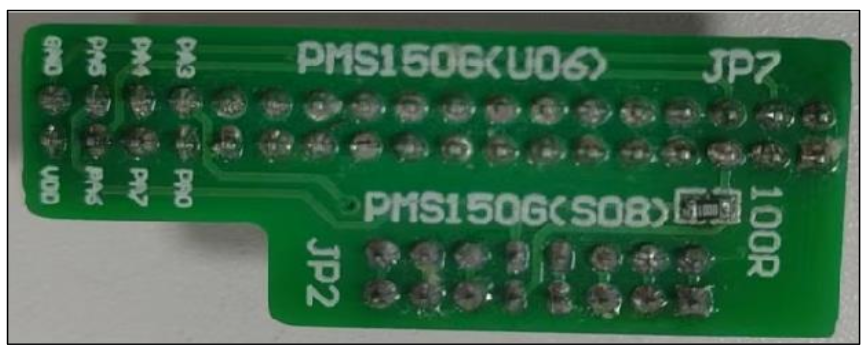

圖 5、PMS150G-100R 燒錄轉接板
## 6. PMS150G-100R燒錄轉接板適用封裝列表
| IC編號 | IC封裝 | Jumper轉接板 | Socket空格位數 |
|---|---|---|---|
| PMS150G | S08 | PMS150G-100R燒錄轉接板→JP2 | Shift 4 |
| PMS150G | U06 | PMS150G-100R燒錄轉接板→JP7 | No Shift |
| PMS152G PMS154G | S16 | PMS150G-100R燒錄轉接板→JP2 | No Shift |
| PMS152G PMS154G | S14 | PMS150G-100R燒錄轉接板→JP2 | Shift 1 |
| PMS152G PMS154G | M10 | PMS150G-100R燒錄轉接板 →JP2 | Shift 3 |
| PMS152G PMS154G | S08 | PMS150G-100R燒錄轉接板→JP2 | Shift 4 |
| PMS152G PMS154G | U06 | PMS150G-100R燒錄轉接板→JP7 | No Shif |
上述表格中的芯片封裝皆可直接使用 PMS150G-100R 燒錄轉接板，其他封裝引腳型式則需使用
專用 JP7-100R 燒錄轉接板。專用 JP7-100R 燒錄轉接板可與我司 FAE 聯絡索取原理圖及 PCB
文件。
**備注**：
- 實際操作時請確保燒錄器固件和軟件版本符合要求。
- 圖片引用需根據實際文件補充鏈接或替換為本地路徑。
若對以上說明有不清楚之處或仍有其他疑問， 請與 逐高電子技術方案開發部 sales11@zicoic.com 0755-88364040 聯絡
