應廣單片機芯片(MCU)的PMS150C-U06 進行編程, 應廣科技(Padauk)的真實且僅有3分錢的開發的控制器,PMS150C 與 PFS154 高度兼容，但只能編程一次（OTP，一次性可編程）

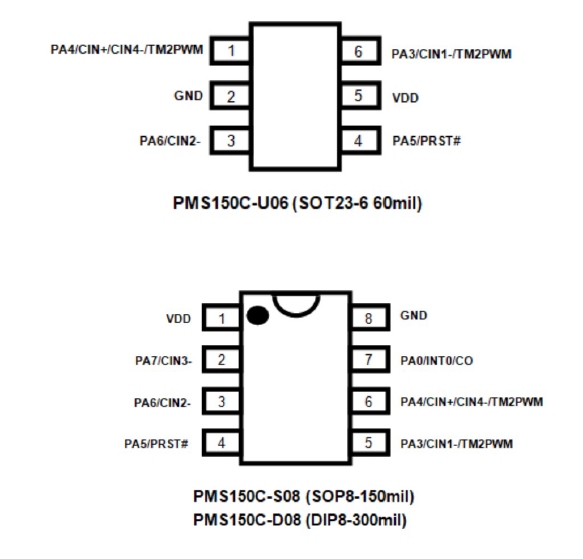

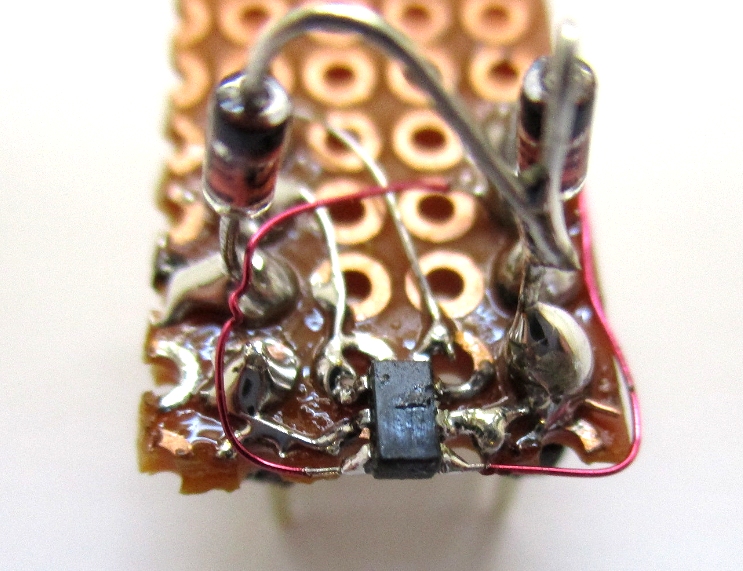

這是關于 Padauk 的真實且僅有 3 分錢的控制器。 PMS150C 與 PFS154 高度兼容，但只能編程一次（OTP，一次性可編程）。小型的 SOT23 封裝使事情變得有點困難。我將它焊接到面包板上，然后連接所有六條腿以模擬 PMS150C-S08。由于 IC 是焊接的，我可以輕松地將其拆焊并安裝到目標系統中。

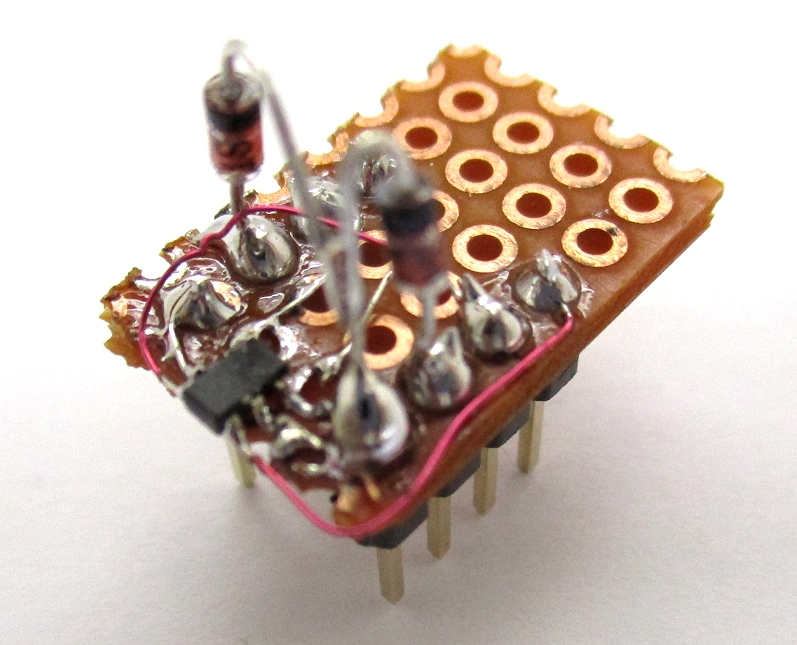

但Padauk刻錄機卻提示端口未連接的錯誤信息。沒錯，兩條腿沒有連接，因?yàn)榱樋刂破鳑]有它們。而且它們也不需要用于編程。但是現在，我在焊接方面已經遇到了太多的困難，我不能放棄。那么，如果只有高阻抗 CMOS 輸入，程序員實際上可以檢查什么呢？唯一想到的是 VCC 和 GND 之后的內部保護二極管。我有時也使用歐姆表這種方法來檢查端子及其連接。并且可能只檢查兩個保護二極管中的一個就足夠了，即 VCC 之后的二極管。因此我在兩個空閑引腳上的 VCC 后面放置了兩個二極管。果然，顯示屏上出現了期待已久的消息“IC ready”。

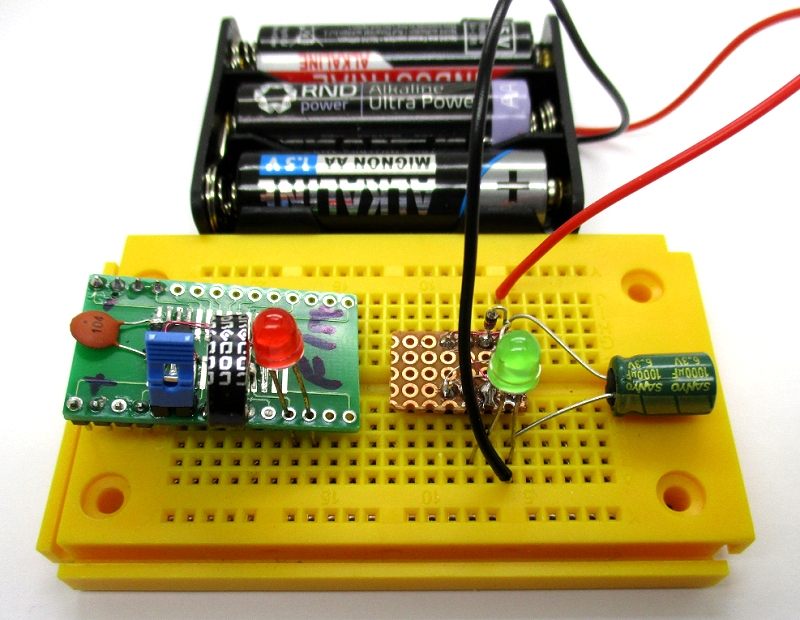

OTP 意味著一次編程即可。您必須仔細考慮要在其中燒掉什么。一個永恒的程序，這就是我第一次想到永恒的閃光燈的時候。最初為 PFS154 開發的程序也可以輕松地轉換為 PMS150。確實，它閃爍了。為了進行比較，我將另一個指示器放在了面包板上。兩者的閃爍頻率幾乎相同。使用 1000 µF 電容器進行的測試表明，控制器運行了近一分鐘。
void FPPA0 (void)
{
// .ADJUST_IC SYSCLK=IHRC/2 // SYSCLK=IHRC/2
.ADJUST_IC SYSCLK=ILRC //ca. 50 kHz, 50 µA @ 3V
// Insert Initial Code
PAC = 255;
PBC = 255;
while (1)
{
PA = 255;
.delay(500); //ca. 10 ms
PA = 0;
.delay(50000); //ca. 1 s
}
}

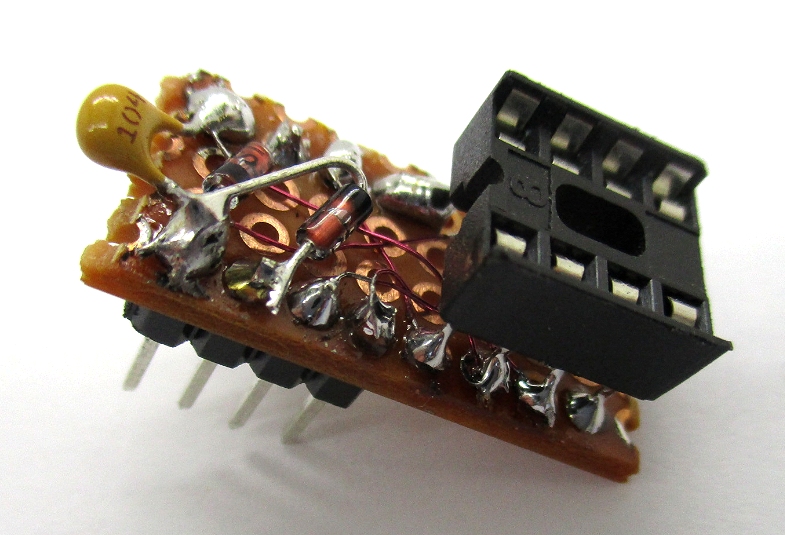

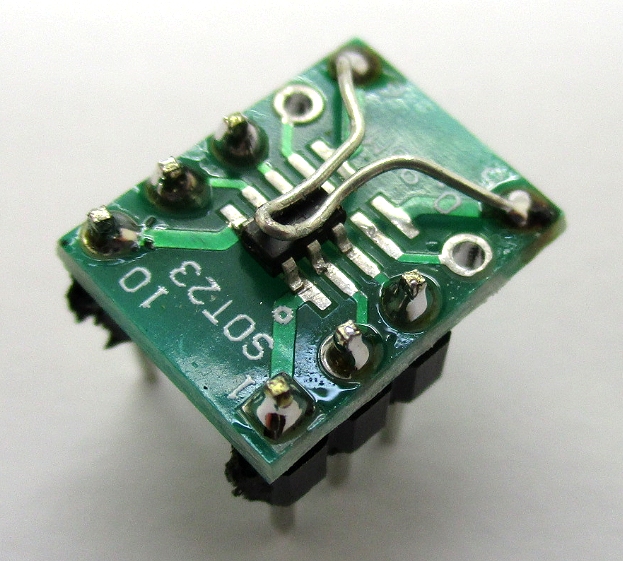

在第二次嘗試中我使用了適配板。焊接線彈簧用于將 IC 固定到位。如果可行，則您擁有一個適用于 SOT32 IC 的插座。但I(xiàn)C不能直接放入燒錄器中。必須對舵柄重新進行編碼。應該有另一個適配器用于此。

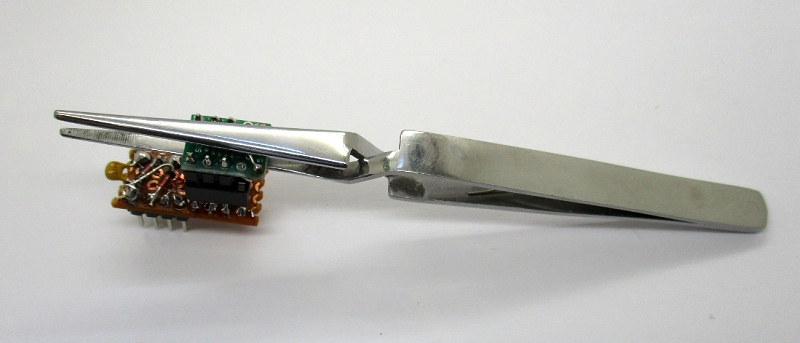

正如人們所擔心的，由于 IC 連接松散，最初存在接觸問題。小彈簧的壓力足以將 IC 固定在適當位置，但不足以確保六條腿之間可靠接觸。自持鑷子為我們提供了幫助。所以現在它起作用了。沒有什么能夠阻擋大規模生產的實現。
有微閃

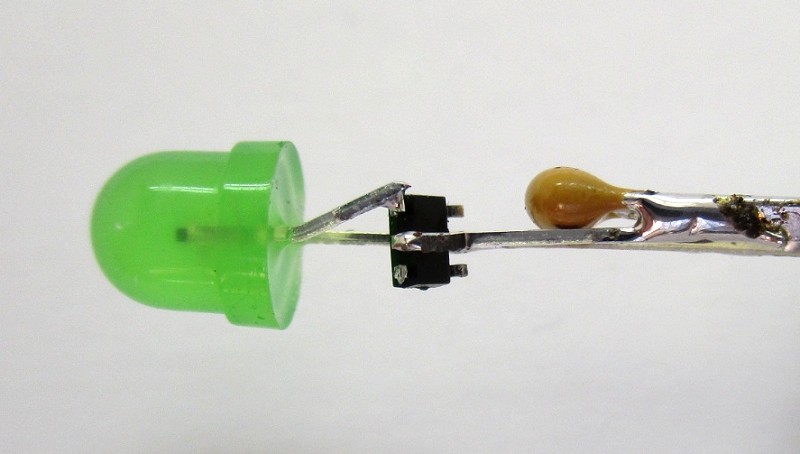

永恒閃光燈有一個轉折：六針控制器 PMS150C 直接焊接在帶有內部電阻的 LED 下方。將 LED 的陽極線切斷并焊接至輸出端。陶瓷電容器不僅能阻斷工作電壓，還能保證連接線的機械穩定性?，F(xiàn)在已經用完了兩節總電壓為2.4V的舊電池。我希望剩余任期為一年。

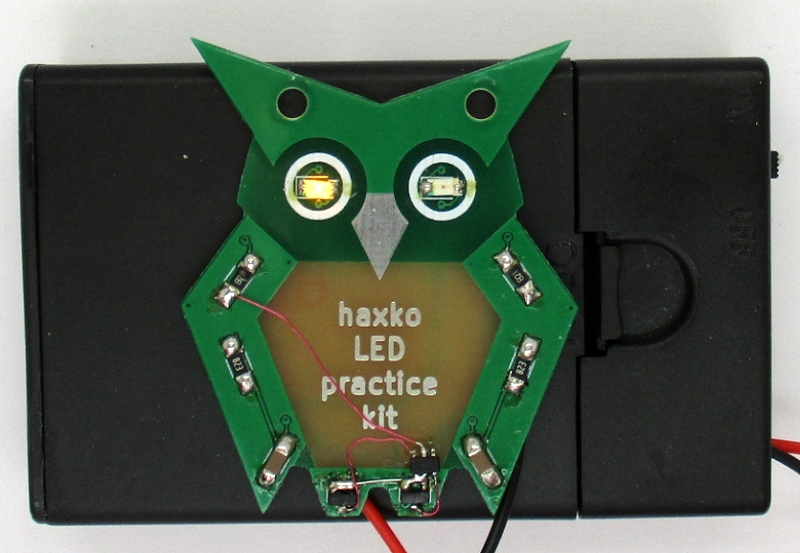

安裝在 Haxko Owl 中
Hacker & Makerspace Koblenz https://haxko.space/ 開發了用于推挽閃光器的 SMD 套件，并將其用作“2019 年科技之夜”的一部分。它是一個帶有兩個 NPN 晶體管的經典多諧振蕩器。 haxko SMD LED 實踐套件在 Github 上也有詳細記錄。這只小貓頭鷹已經眨眼好幾個月了。
當我為控制器項目尋找一塊好的主板時，它引起了我的注意。但我不想刪除任何東西，以便以后可以將一切恢復到原來的狀態。因此，我短路了晶體管的基極和發射極，并使它們處于睡眠狀態。您的工作將暫時由 PMS150C 接管。我所需要的只是從控制器到收集器的兩根電線和連接到電池正極的一根電線。
我對這個程序做了一些調整。貓頭鷹現在像往常一樣眨眼五次。但隨后就出現了一個突破。感興趣的觀察者會想：現在怎么辦？壞了嗎？但隨后貓頭鷹的右眼眨了兩次。然后一切照常。
// Haxco-Eule blinkt und zwinkert
#include "extern.h"
void FPPA0 (void)
{
.ADJUST_IC SYSCLK=ILRC //ca. 50 kHz, 50 µA @ 3V
PAC = 0x48; //A.6=64 + A.3=8, andere sind Eingänge
CLKMD = 0x4C; //ILRC/16 // Clock / 16, noch langsamer
R BIT PA.3; //Links und Rechts definieren
L BIT PA.6;
while (1)
{
Byte n;
n = 5;
do
{
R=1; L=0;
.delay(2500); //ca. 0,75 s
R=0; L=1;
.delay(2500); //ca. 0,75 s
} while (--n);
R=1; L=1;
.delay(5000); //ca. 1,5 s
L=0;
.delay(500); //ca. 0,15 s
L=1;
.delay(500); //ca. 0,15 s
L=0;
.delay(500); //ca. 0,15 s
L=1;
.delay(5000); //ca. 1,5 s
}
}
