特性
通用 OTP 系列：PMS134G 系列是一款帶 12bit ADC，以 OTP 為程序基礎的 CMOS 8-bit 微處理器。它運用 RISC 的架構并
且所有的指令架構的執行周期都是一個指令周期，只有少部分指令需要兩個指令周期。
于 AC 阻容降壓供電或有高 EFT 要求之應用必要時需修改系統電路以提高抗干擾能力
工作溫度范圍：-40°C ~ 85°C
使用 IC
引腳的使用和設定
(1) IO 作為數字輸入
IO 作為數字輸入時，Vih 與 Vil 的準位，會隨著電壓與溫度變化，請遵守 Vih 的最小值，Vil 的最大值規范。
內部上拉電阻值也將隨著電壓、溫度與引腳電壓而變動，并非為固定值。
(2) IO 作為數字輸入和打開喚醒功能
設置 IO 為輸入
用 PXDIER 寄存器將對應位設為“1”。
(3) PA5 設置為輸出引腳
PA5 只能做 Open Drain 輸出，輸出高需要外加上拉電阻。
(4) PA5 設置為 PRSTB 輸入引腳
設定 PA5 作輸入。
設定 CLKMD.0=1 來啟用 PA5 作為 PRSTB 輸入引腳。
(5) PA5 作為輸入并通過長導線連接至按鍵或者開關
必需在 PA5 與長導線中間串接 >33Ω 電阻。
應盡量避免使用 PA5 作為輸入。
(6) PA7 和 PA6 作為外部晶體振蕩器。
PA7 和 PA6 設定為輸入。
PA7 和 PA6 內部上拉電阻設為關閉。
用 PADIER 寄存器將 PA6 和 PA7 設為模擬輸入。
EOSCR 寄存器位[6:5]選擇對應的晶體振蕩器頻率：
01 ： 低頻，例如：32KHz
10 ： 中頻，例如：455KHz、1MHz
11 ： 高頻，例如：4MHz
設置 EOSCR.7 =1 啟用晶體振蕩器。
從 IHRC 或 ILRC 切換到 EOSC，要先確認 EOSC 已經穩定振蕩
中斷
(1) 當使用中斷功能的一般步驟如下：
步驟 1：設定 INTEN 寄存器，開啟需要的中斷的控制位
步驟 2：清除 INTRQ 寄存器
步驟 3：主程序中，使用 ENGINT 指令允許 CPU 的中斷功能
步驟 4：等待中斷。中斷發生后，跳入中斷子程序
步驟 5：當中斷子程序執行完畢，返回主程序
* 在主程序中，可使用 DISGINT 指令關閉所有中斷
* 跳入中斷子程序處理時，可使用 PUSHAF 指令來保存 ALU 和 FLAG 寄存器數據，并在 RETI
之前，使用 PUSHAF 指令復原，步驟如下：
void Interrupt (void) //中斷發生后，跳入中斷子程序
{ //自動進入 DISGINT 的狀態，CPU 不會再接受中斷
PUSHAF;
…
POPAF;
} //系統自動填入 RETI，直到執行 RETI 完畢才自動恢復到 ENGINT 的狀態
(2) INTEN，INTRQ 沒有初始值，所以要使用中斷前，一定要根據需要設定數值。
(3) 外部 IO 腳中斷源有兩組，每組由 code option Interrupt Src0 和 Interrupt Src1 來決定實際對應的唯一中斷接
腳；選中的 IO 接腳，需遵守 inten/ intrq/ integs 寄存器的規范。
系統時間選擇
利用 CLKMD 寄存器可切換系統時鐘源。請注意，不可在切換系統時鐘源的同時把原時鐘源關閉。例如：
從 A 時鐘源切換到 B 時鐘源時，應該先用 CLKMD 寄存器切換系統時鐘源，然后再通過 CLKMD 寄存器關閉
A 時鐘振蕩源。
例子：系統時鐘從 ILRC 切換到 IHRC/2
CLKMD = 0x36; // 切到 IHRC，但 ILRC 不要停用
CLKMD.2 = 0; // 此時才可關閉 ILRC
? 錯誤：ILRC 切換到 IHRC，同時關閉 ILRC
CLKMD = 0x50; // MCU 會死機
看門狗
看門狗默認為開，但程序執行 ADJUST_IC 時，會將看門狗關閉，若要使用看門狗，需重新配置打開。當
ILRC 關閉時，看門狗也會失效。
燒錄方法
PMS134G 的燒錄腳為 PA3，PA4，PA5，PA6，VDD，GND 這 6 只引腳。
請使用 5S-P-003x 或更高版本來燒寫 PMS134G 真實芯片。 (3S-P-002x 或更舊版本不支持編程 PMS134G)
多芯片封裝 (MCP) 或板載編程時有關電壓和電流的特別注意事項
(1) VPP 可能高于 11V，其最大電流可能達到 20mA 左右。
(2) VDD 可能高于 6.5V，其最大電流可能達到 20mA 左右。
(3) 所有其他信號引腳電平（除 GND 外）均與 VDD 相同。
用戶在 MCP 或板載編程中使用本產品時，應確認其外圍組件或電路不會被上述電壓損壞，并且不會鉗制上述
電壓。
重要注意事項：
必須按照 APN004 和 APN011 上的說明對處理程序上的 IC 進行編程。
在處理程序端口到 IC 的 VBAT 和 GND 之間連接一個 0.01uF 電容總是有利于抑制干擾。但請勿接大
于 0.01uF 的電容，否則可能會導致編程失敗。
5S-P-003x 寫入 PMS134G，使用跳線 7 來適配程序信號連接。信號的連接取決于 IC 封裝。請參考。 Writer
用戶手冊的第 5 章找到示例并為目標 IC 封裝制作跳線 7 自適應板。用戶可以從以下鏈接器網頁獲取用戶
手冊。

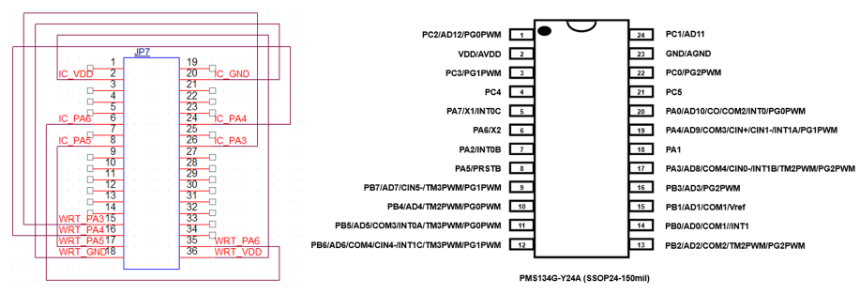

例如，將 JP7 燒錄器信號連接到 Y24，如下。
Fig.23: schematic diagram of Jumper7 for P003x
