適用范圍:所有 PMC 及 PMS 系列單片機
使用單片機時,有時候 IO 輸入電壓會高于電源電壓,IO 的輸入電壓會透過 IO 保護電路的二極管倒灌到
單片機的 VDD,引發單片機內部電流 Path(A);情況相同地,如果 IO 輸入電壓低于地電壓(GND),單片
機的地(GND)會透過 IO 保護電路的二極管倒灌到 IO,引發單片機內部電流 Path(B)。以 VDD=5V,IO

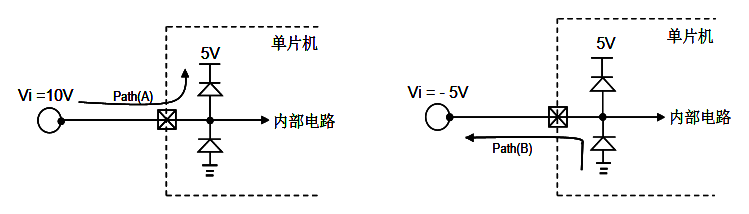

輸入高電壓為 10V、低電壓-5V 為例,電流如下圖所示:
IO 輸入電壓高過 VDD 或低于 GND,都可能造成單片機損傷,或是因內部電流引發單片機不正常工作;所
以外部電路必需加電阻限流,將輸入高電壓不超過(VDD+0.3)V,低電壓不低于-0.3V,并將灌電流控制在

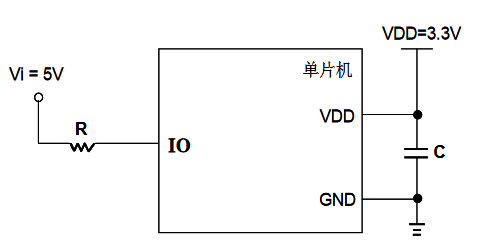

規格以內,應用電路如下所示:
以灌電流規格< 1mA 為例,電阻 R 值的計算公式如下:
R = (5V - 3.3V) / 1mA ? 1.7k?
另外請注意,當必須做過電壓輸入時(例如 AC 過零檢測),請盡量選擇純數字輸入的引腳。如果是帶 ADC
單片機并且沒有純數字輸入的 IO 引腳可用,必須選擇模擬/數字共享的輸入引腳時,請盡量降低灌電流,
因?yàn)楣嚯娏骺赡軙?huì)影響到其他 ADC 通道的量測精準度。
若在開發使用上有任何疑問,或與我們:sales11@zicoic.com聯系。
