PFC232 系統特性
1. 2KW MTP 程序空間供兩個FPP單元使用(可程序設計1000次)
2. 128 Bytes 數據空間供兩個FPP單元使用
3. 一個16位定時器
4. 兩個8位帶PWM功能的定時器
5. 三個11位PWM生成器
6. 提供一個比較器
7. 提供一個運算放大器(OPA)
8. 提供1T 8×8硬件乘法器
9. 14 個IO引腳,有可選的上拉/下拉電阻
10. 每個IO引腳都具有系統喚醒功能
11. 對于每個設定喚醒功能的IO,有兩種可選擇的喚醒速度:正常喚醒和快速喚醒
12. 內部Bandgap電路提供1.2V 參考電壓
13. 最大12信道12位ADC,其中一個通道來自于內部bandgap參考電壓或0.25*VDD
14. 提供ADC參考高電壓選項:外部輸入,內部VDD,bandgap(1.2V),4V,3V,2V
15. 時鐘模式:外部晶體震蕩器、內部高頻振蕩器、內部低頻振蕩器
16. 內建VDD/2偏置電壓產生器,可支持最大5×9點陣的LCD屏
17. 8 段LVR復位設定,從1.8V到4.5V
18. 4 個外部中斷輸入腳
CPU 特性
1. 工作模式:兩個FPPATM處理單元運作模式或單一處理單元運作模式
2. 89條高效的指令
3. 絕大部分指令都是單周期(1T)指令
4. 可程序設定的堆棧指針和堆棧深度
5. 數據存取支持直接和間接尋址模式,用數據存儲器即可當作間接尋址模式的數據指針(index pointer)
6. 寄存器地址空間、數據存儲空間、MTP程序空間三者互相獨立

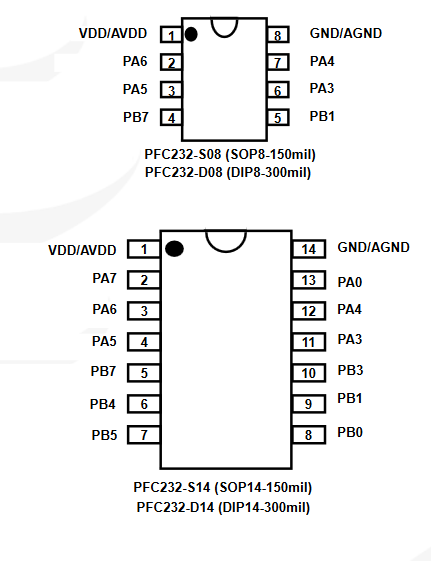

引腳分配及功能說明
兩個處理單元工作模式
FPPA0 和 FPPA1 共享 2K words MTP 程序存儲器,128 bytes 數據 SRAM 以及所有的 IO 口,這兩個 FPPA
單元是各自獨立運作在相斥的時鐘周期,以避免干擾。芯片內部有一個工作切換硬件模塊以決定 FPPA0 和

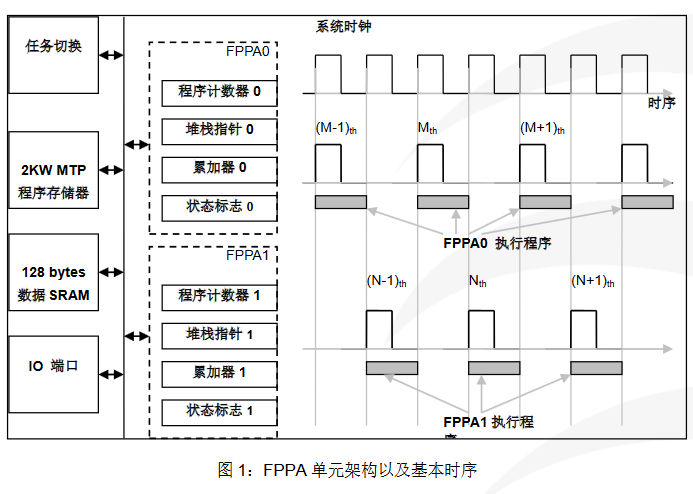

FPPA1 相對應的周期。圖 1 所示為 FPPA0 和 FPPA1 硬件框圖以及基本時序圖。對于 FPPA0 而言,其程序將
按順序每兩個系統時鐘執行一次,如圖:FPPA0 在第(M-1),第 M 和第(M+1)時鐘周期執行程序。對于
FPPA1 而言,其程序將按順序每兩個系統時鐘執行一次,如圖:FPPA1 在第(N-1),第 N 和第(N+1)時鐘
周期執行程序。
在板燒錄(On-Board Writing)

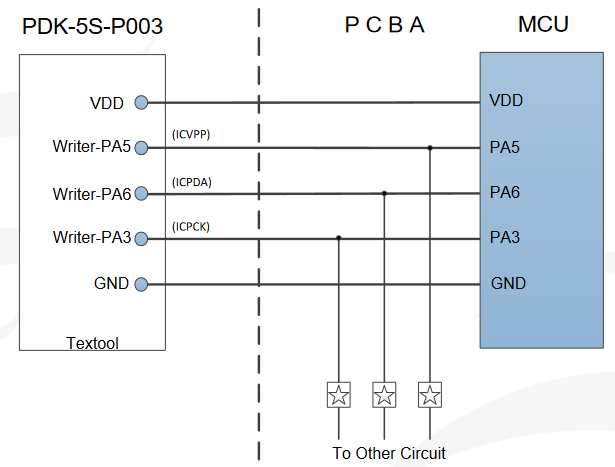

PFC232 可以支持在板燒錄。所謂在板燒錄,是指 IC 及其他周邊電路及組件,皆已經焊接到 PCB 上,并對
IC 進行燒錄的情況。在板燒錄需要使用 PDK-5S-P-003 上五根引線:ICPCK、ICPDA、VDD、GND 和 ICVPP,
用于與 IC 上的 PA3、PA6、VDD、GND 和 PA5 對應相連。
一般來說,在板燒錄應使用限壓燒錄模式。請參考在限壓燒錄模式的詳細說明。
PCB 上的 VDD 與 GND 之間不可連接有 5.0V 或以下的穩壓二極管或其他鉗制 5.0V 產生的電路或元件。
PCB 上的 VDD 與 GND 之間不可連接有標值 500uF 或以上的電容器。
一般來說,用于燒錄訊號的 PA3,PA5 及 PA6 引腳,不能作為強輸。
