適用范圍：所有帶 ADC 單片機

外部電路輸出模擬信號給 ADC 測量時，必須注意阻抗匹配的問題，否則 ADC 可能無法達到預期精確度。
外部電路輸出阻抗必須與芯片的 ADC 腳位元輸入阻抗匹配，才不會產生測量誤差。待測信號必須在被取

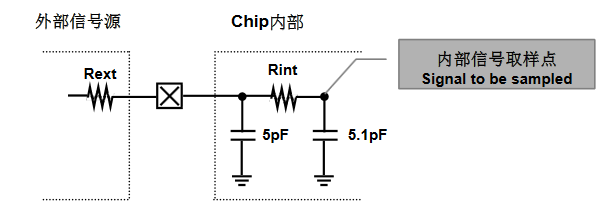

樣（sample）之前，達到該有的精度。就待測信號是在 0V ~ 5V 變化的極端條件來說，以外部信號源對

Chip 內部充放電的等效電路，如下圖所示。



可以用下列公式表示其輸入信號的精確度：





若以 10 bit 精確度而言，?需小于 0.001（1/2 10）；即待信號在被取樣前，必須達到該有的 0.999 以上精確
度。





以取樣周期為 2us 而言，信號源的最高周期也是 2us，信號源對于芯片內部充放電，必須在被取樣前有足
夠的精確度





芯片內部電容約 10pF，由于 ADC 對取樣點充放電時間只有半個周期，所以 T 取為 1us





這里



∴ 當 ADC 取樣周期為 2us，10-bit resolution 要求外部電路輸入阻抗最好在 10kΩ 以內。
若 ADC 取樣周期或精確度改變，則輸出阻抗要求也不同。



若取樣頻率為 1KHz 時，10-bit 的 resolution 要求，則信號源輸出阻抗要求為：

若取樣頻率為 100kHz，10-bit 的 resolution 要求，則信號源輸出阻抗要求為：

請依實際應用需求，將取樣周期和 resolution 要求代入公式，以計算信號源輸出阻抗的參考值。
若在開發使用上有任何疑問，請就近洽詢我們的代理商，或與我們逐高電子開發部聯系。
