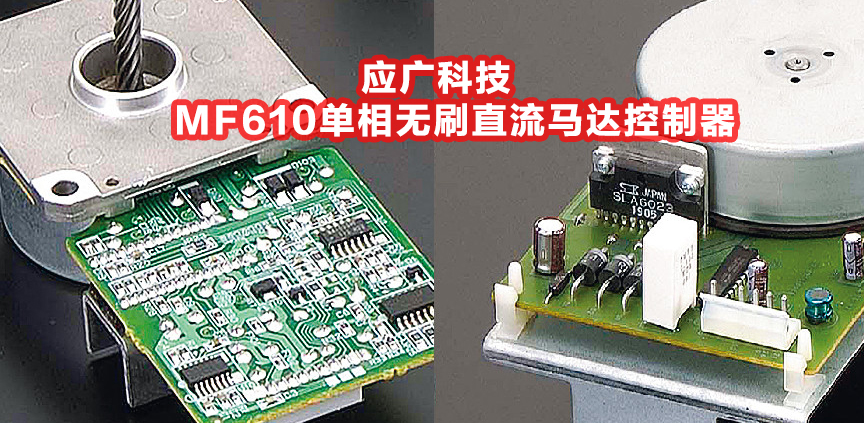

應廣科技MF610單相無刷直流馬達控制器
特性
單相有感無刷直流馬達控制
PWM 輸入或模擬輸入控制
FG/RD/ALM/RALN/RXX/RRXX 輸出
開回或閉回控制
線流保護與過流保護
軟啟動、堵轉保護與自動重啟機制
硬件保護
- 欠壓重啟
- 程序錯誤重啟
MTP 燒錄
- 支持六線燒錄模式
- 支持四線系統燒錄模式
DC Fan 應用
- 工作電壓范圍：3.5V~6V
- 工作溫度范圍：-40°C~105°C
封裝信息
- MF610-M10: MSOP10 (118mil)
MF610 是一個在八位單片機平臺上控制單相無刷直流馬達。單片機可以使用六線燒錄模式或
者四線系統燒錄模式。MF610 是接收 Hal芯片后使用 H 橋的方式來讓無刷直流馬達高效能運轉。
透過應廣上位機系統來調適，可以很輕松地設置速度曲線、輸出模式、保護的參數…等，立即在上
位機上觀看馬達運轉的狀況。

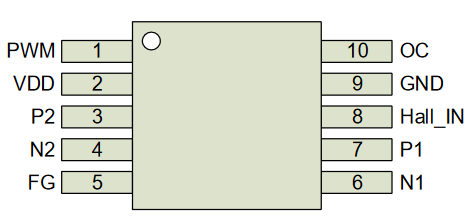

引腳圖與功能說明
MF610: M10 (MSOP10-118mil)
| 引腳名稱 | I/O | 功能描述 |
| PWM/PB7 | 輸入 | 控制訊號輸入端 |
| VDD | 電 源 端 。需要并聯1微法拉跟0.1微法拉的電容。 | |
| P2/PA6 | 輸出 | P2輸出端 |
| N2/PA7 | 輸出 | N2輸出端 |
| FG/PA0 | 輸出 | 輸出控制端 |
| N1/PA3 | 輸出 | N1輸出端 |
| P1/PA4 | 輸出 | P1輸出端 |
| Hall_IN/PA5 | 輸入 | Hall輸入端 |
| GND | 接地端 | |
| OC/PB0 | 輸入 | 電流偵測輸入端 |
器件電氣特性
| 絕對最大值 | |||||
| 名稱 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 電源電壓(VDD) | 3.5 | 6 | V | 電源電壓最大不能超過6V,否則可能損壞IC | |
| 輸入電壓 | -0.3 | VoD+0.2 | V | ||
| 工作溫度 | -40 | 105 | ℃ | ||
| 儲藏溫度 | -50 | 125 | ℃ | ||
| 節點溫度 | 150 | ℃ | |||
直流/交流特性
| 符號 | 特性 | 最小值 | 典型值 | 最大值 | 單位 | 條件(Ta=25℃) |
| VoD | 工作電壓 | 3.5 4.75 |
5.0 5.0 |
6 6 |
V | -40℃ -40℃ |
| VFsv | 禁止工作電壓啟動范圍 | 0.7 | 1.6 | V | ||
| VPORV | 工作電壓掉電釋放電壓 | 0.7 | V | |||
| TpOR | 工作電壓開機時間 (工作電壓從OV到5V) |
50 | ms | |||
| TFSV | 在禁止工作電壓啟動范圍內的 工作電壓開機時間 |
10 | ms | |||
| fsys | 系統時鐘(CLK)*= IHRC/2 |
0 | 8M | Hz | VoD=3.3V | |
| lop | 工作電流 | 3.5 | mA | fsys=8MIPS@5.0V | ||
| lpD | 掉電模式消耗電流 (使用stopsys命令) |
3 1 |
uA uA |
Vop=5.0V Vop=3.3V |
||
| lps | 省電模式消耗電流 (使用stopexe命令) |
0.4 | mA | VDD=5.0V; Bandgap,LVD,IHRC,ILRC, Timer16 modules are ON |
||
| VL | 輸入低電壓 | 0 | 0.2VDD | V | ||
| VH | 輸入高電壓 | 0.8 Vop | VoD | V | ||
| loL | IO輸出灌電流 | 11 | 14 | 17 | mA | VDp=5.0V,VoL=0.5V |
| loH | 10輸出驅動電流 | -8 | -10 | -12 | mA | Vop=5.0V,VoH=4.5V |
| RpH | 上拉電阻 | 90 170 |
KQ | Vop=5.0V Vop=3.3V |
