PFS173-S16 Padauk是一家臺灣超低成本微控制器供應商，因“3 美分 MCU”而臭名昭著。
該供應商本身僅提供帶有專有 C 語言的封閉工具鏈。與此同時，部分基于逆向工程的開源獨立工具鏈已面世。 仍有一些領域尚未完全理解。其中一個主題是 I/O 寄存器的初始狀態。實際設備的行為與數據表有些不一致，這可能是由于勘誤表或?qū)Ｓ泻烷_放工具鏈的不同行為造成的。
為了詳細研究 Padauk PFS173-S16 上的這種行為，我們使用一個小程序在啟動后直接將整個 I/O 空間復制到 RAM。由于無法對 I/O 寄存器進行索引訪問，因此必須生成單獨的指令來復制每個地址。 在對 MCU 外圍設備進行正確初始化后，通過串行端口轉儲 I/O 區域備份。

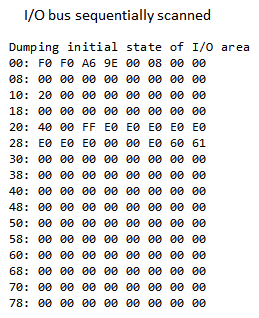

上圖顯示了重置后整個 I/O 區域的轉儲。有 128 個可能的寄存器，但只有一些被使用和記錄 - 只有少數寄存器實際上顯示非零值。
一個有趣的方面是一些值是重復的，例如地址 00 和 01 中的 0xF0。這尤其引人注目，因為 0x01 處的寄存器實際上未使用。更多的實驗表明，最后訪問的寄存器的內容實際上是重復的。
這種行為看起來非常像浮動內部總線 - 如果訪問的寄存器不存在，則不會將新信息寫入總線；由于寄生電容，上次訪問的邏輯電平被存儲。如果這是一個安全關鍵設備，這當然會是一個很好的側通道。但我們?nèi)匀豢梢岳眠@種效果來識別哪些 I/O 地址實際被使用，哪些沒有被使用。

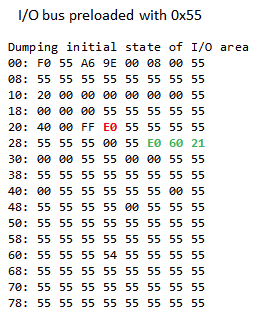

為了探測未使用的寄存器，我只需在 I/O 讀取之前直接將 0x55 寫入已知寄存器。如果下一次讀訪問是針對未使用的 I/O 位置，它將被讀為 0x55 并且可以輕松識別。如上圖所示，許多 I/O 地址現在讀取為 0x55，因此未使用或只寫。
大多數使用的寄存器可以輕松地與文檔進行交叉檢查。但是，有幾個寄存器無法分配。第一個用紅色標記為 0x23，還有一組用綠色標記為 0x2d、0x2e、02f。進一步探究發現，0x2d 顯然是一個控制寄存器。復位狀態為 0xE0。位 7-5、3、1、2 為 R/W，位 4 和 2 為 RO 或 WO。0x2e 和 0x2f 似乎是只讀的。
JS 在 EEVBlog-Forum 上的出色偵查為綠色寄存器提供了非常有趣的解釋：似乎早期的 padauk 微控制器包含一個稱為電阻頻率轉換器 (RFC) 的外設，在經銷商的舊數據表版本中仍可找到。這些寄存器的位配置與調查結果完全一致，因此很有可能匹配。目前尚不清楚為什么這個外設沒有記錄。

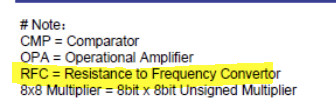

它仍然在 Padauk 的目錄中提到，但沒有列出具有此功能集的單個設備。未記錄的寄存器 0x??23（紅色）的用途很容易識別：它實際上包含 ADC 的額外 LSB。似乎 Padauk 有一個用于 11 位 ADC 的標準 IP 塊，該 IP 塊也用于 PFS173。由于某種原因，它被聲明為 8 位 ADC，而低三位未記錄。可能存在噪音問題？
調查 RFC
JS之前找到的文檔提供了基本的功能說明，并列出了寄存器，但細節有些少。沒有什么是不能研究的……

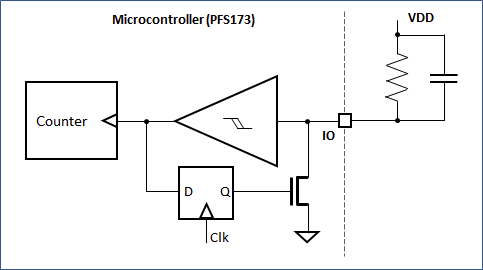

上圖顯示了我對 RFC 的“C 型”操作的理解。它基本上由一個施密特觸發器和一個接地開關組成。如果在 IO 引腳和正電源之間連接一個 RC 耦合器（如圖所示），則輸入電壓將根據 RC 時間常數緩慢增加。如果達到某個觸發電壓，接地開關將使輸入短路至地，直到達到較低的觸發電壓。每次發生這種情況時，計數器都會增加一。實際上，該電路形成了一個張弛振蕩器。
通過評估固定間隔內的計數次數，可以測量電容或電阻的變化。

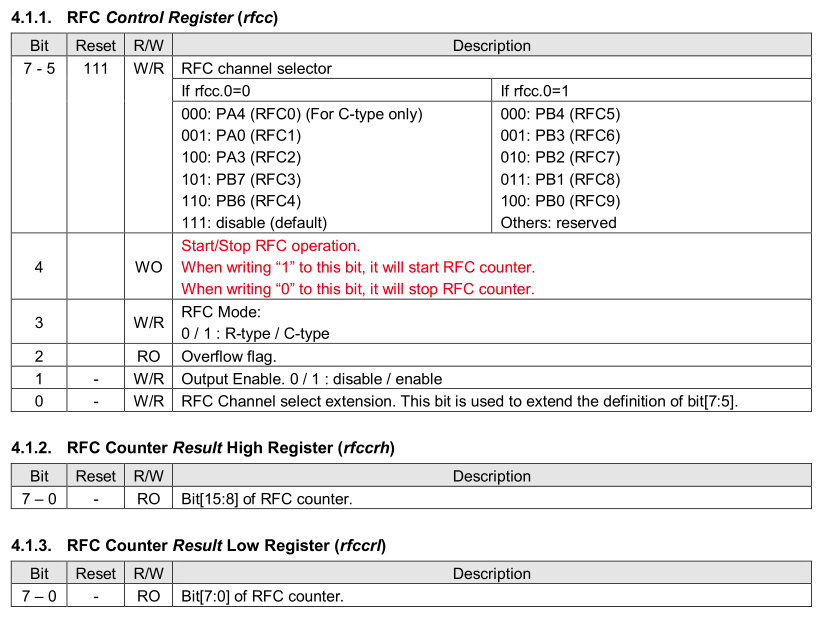

上表顯示了寄存器映射。控制寄存器允許選擇特定引腳。需要寫入位 4 才能啟動和停止計數器。
__sfr __at( 0x2d ) _rfcc；
__sfr __at( 0x2e ) _rfccrh；
__sfr __at( 0x2f ) _rfccrl；
#定義RFCC _rfcc
#定義RFCCRH _rfccrh
#定義RFCCRL _rfccrl
寄存器映射如上所示。使用 RFC 相當簡單，如下所示：
RFCC = 0xc0 | 0x08 | 0x02 ; // 選擇 PB6，設置為 C 模式，啟用輸出
uint16_t結果；
RFCC | = 1 << 4；// 啟動 RFC
_delay_ms( 50 );
RFCC&=~( 1 << 4 )；// 停止 RFC
結果=(RFCCRH<< 8 )|RFCCRL;

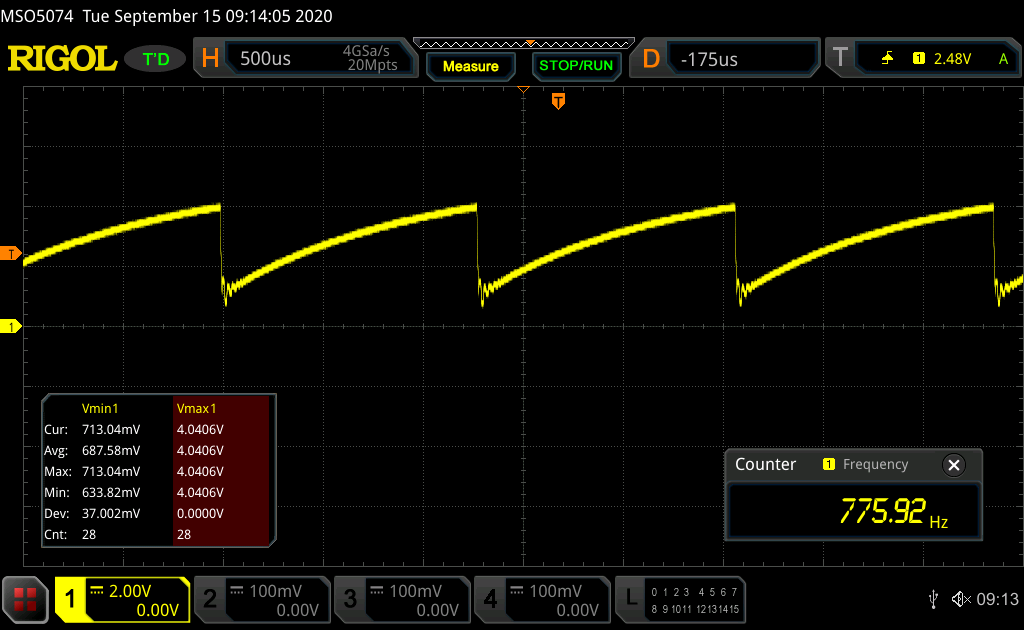

示波器圖片顯示了操作期間 RFC 引腳上的電壓。在這種情況下，100nF 電容和 10 kOhm 電阻并聯連接到 VDD。
可以清楚地看到，RC 元件的充電遵循指數規律。上觸發電壓為 4V，下觸發電壓約為 700 mV。我不清楚較低電壓下振鈴的來源，它似乎是 RFC 外圍設備的產物。

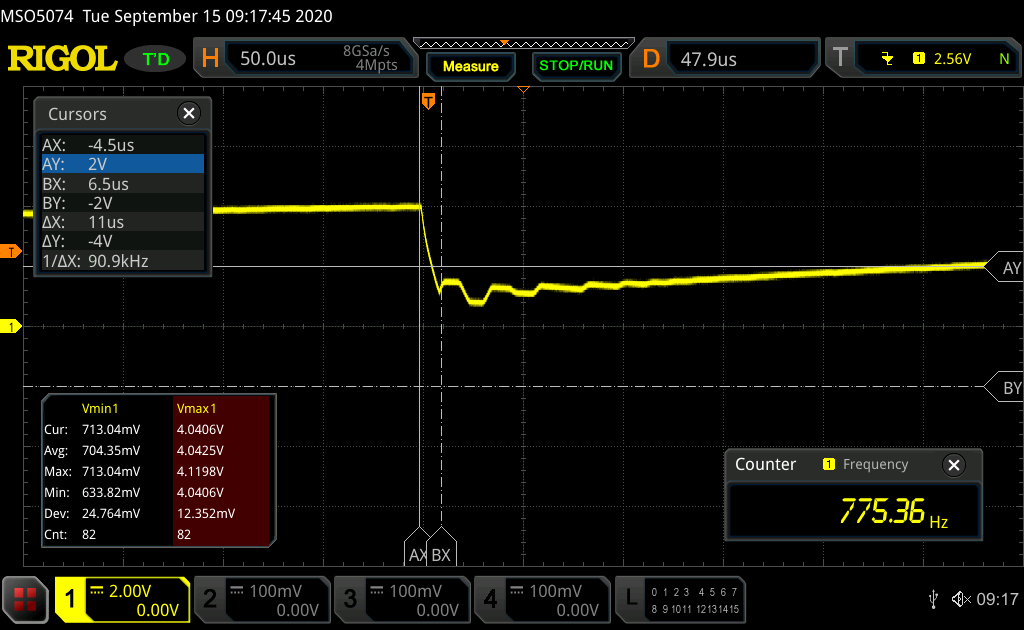

接地開關的阻抗似乎相對較高。在這種情況下，使用 100nF 電容，大約需要 11 µs 才能放電。

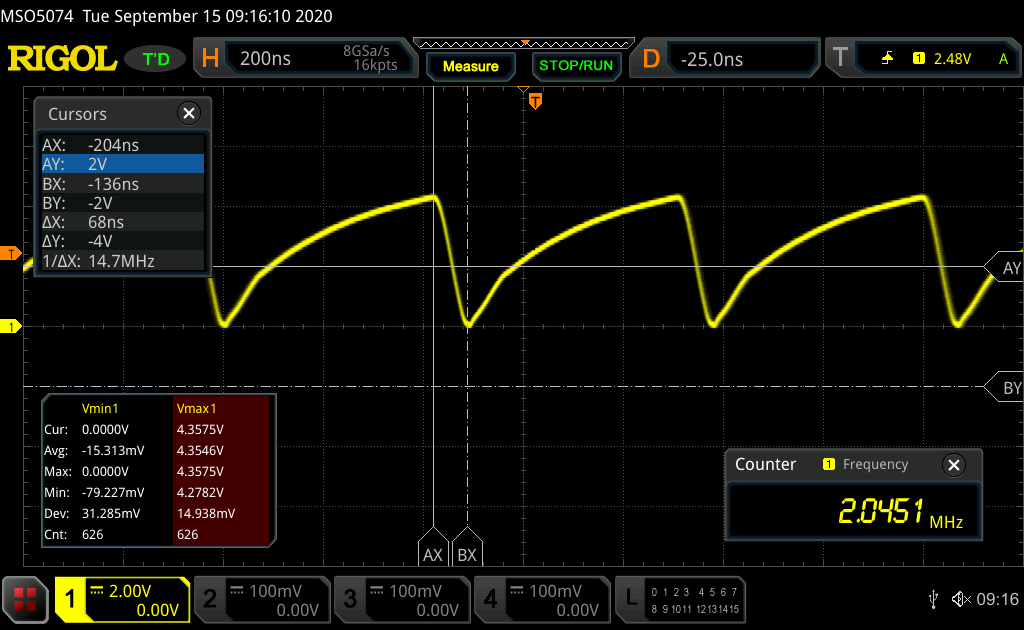

當使用較低的電容值時，計數頻率會相應增加。最小放電時間似乎是 1 個 IHRC 周期（此設備中的 IHRC 為 16 MHz = 62.5 ns）。在這種情況下，觀察到電壓下沖至 0V。很明顯，當復位電壓未正確定義時，RC 振蕩器的運行將不穩定。似乎建議調整電容值，以便復位時間低于一個 IHRC 周期（復位電壓為 0V），或明顯高于（復位電壓為 700 mV）。
另一個值得關注的參數是振蕩器頻率如何隨電源電壓的變化而變化。

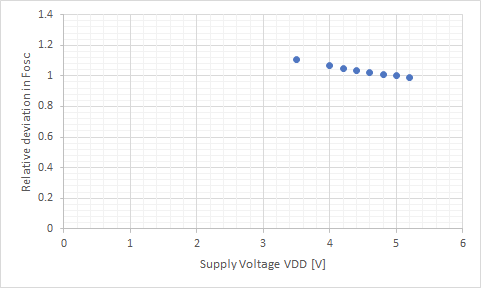

我測量了 R=10 kOhm 和 C=100nF 的振蕩器在不同 VDD 值下的頻率。
可以看出，頻率有一致的變化。這是因為觸發電壓根據電源電壓而變化。較低的觸發電壓似乎由 0.2 * VDD 定義，而較高的觸發電壓則定義為約 0.8 * VDD。電壓很可能直接來自帶有電阻分壓器的電源。
真正的對稱松弛振蕩器不會顯示這種電壓依賴性，但由于放電由接地開關定義，因此引入了對開關電壓的依賴性。不過，1.5 V 電源差中約 10% 的變化對于許多應用來說應該足夠了。
太棒了，看起來 RFC 確實像宣傳的那樣好用。我們可以用它做什么？
