在 CH32V003 上，神經網絡通過量化感知訓練表現出色，這讓我很受鼓舞，我想知道這可以走多遠。我們可以將神經網絡壓縮多少，同時仍然在 MNIST 數據集上實現良好的測試精度？當談到絕對低端微控制器時，幾乎沒有比 應廣單片機Padauk 8 位微控制器更引人注目的目標了。這些微控制器針對最簡單和成本最低的應用進行了優化。該產品組合中最小的設備 PMS150C 具有 1024 個 13 位字一次性可編程內存和 64 字節 RAM，比 CH32V003 小一個數量級以上。此外，它具有基于專有累加器的 8 位架構，而不是功能更強大的 RISC-V 指令集。
是否也可以在應廣單片機PMS150C 上實現可以對手寫數字進行分類的 MNIST 推理引擎？
在 CH32V003 上，我使用了從 28×28 縮小到 16×16 的 MNIST 樣本，這樣每個樣本占用 256 字節的存儲空間。如果有 16kb 的閃存可用，這是完全可以接受的，但如果只有 1kword 的 rom，這就太多了。因此，我首先將數據集縮小到 8×8 像素。

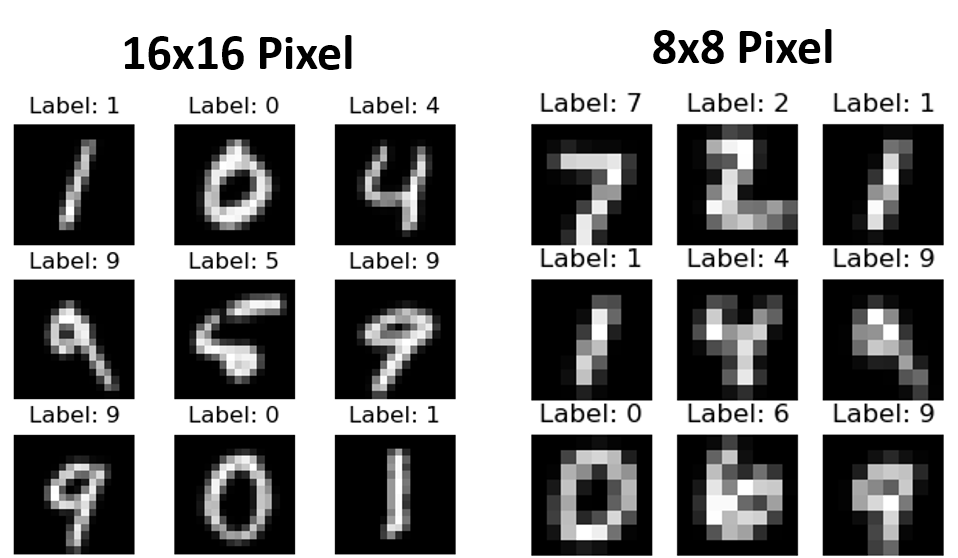

上圖顯示了兩種分辨率下數據集中的幾個樣本。在 16×16 下仍然很容易區分不同的數字。在 8×8 下仍然可以猜出大多數數字，但會丟失大量信息。
令人驚訝的是，仍然可以訓練機器學習模型以令人印象深刻的準確度識別這些非常低分辨率的數字。重要的是要記住，測試數據集包含 10000 張模型在訓練期間看不到的圖像。非常小的模型準確識別這些圖像的唯一方法確實是識別常見模式。我訓練了許多不同的網絡組合，以了解網絡內存占用和可實現準確度之間的權衡。
參數探索

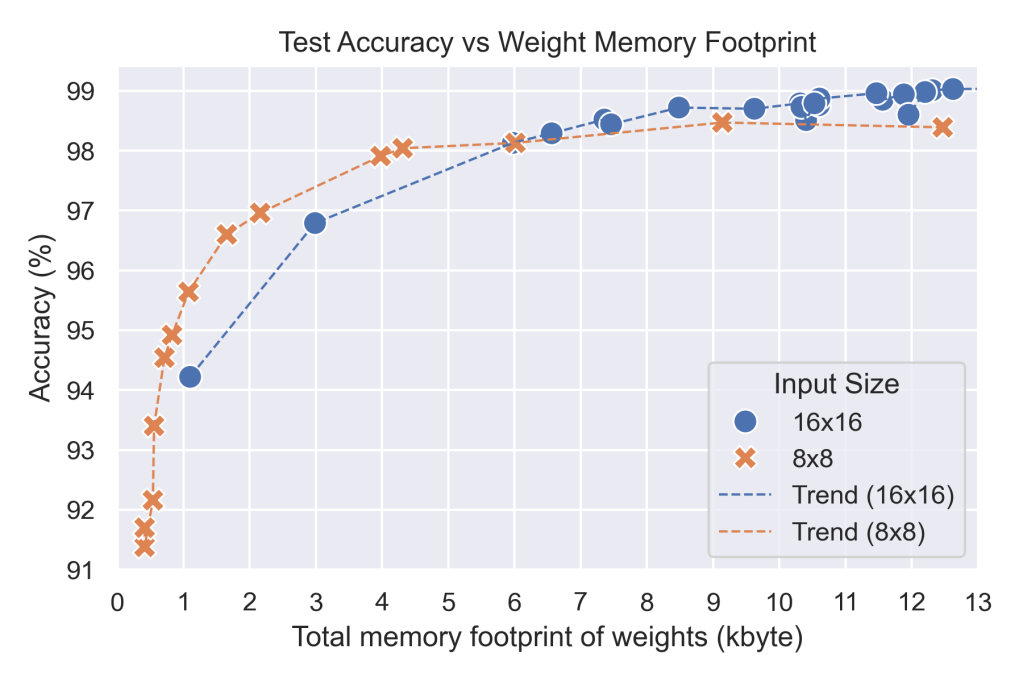

上圖顯示了我的超參數探索實驗的結果，比較了具有不同權重配置和量化級別（從 1 位到 4 位）的模型，用于 8×8 和 16×16 的輸入圖像。最小的模型必須在沒有數據增強的情況下進行訓練，否則它們不會收斂。
同樣，測試準確度和網絡的內存占用之間存在明顯的關系。增加內存占用可將準確度提高到一定程度。對于 16×16，在上限可以實現約 99% 的準確度，而對于 8×8 測試樣本，可以實現約 98.5% 的準確度。考慮到 8×8 的信息損失很大，這仍然令人印象深刻。
對于小型模型，8×8 的準確度比 16×16 更高。原因是第一層的大小在小模型中占主導地位，而對于 8×8 輸入，該大小減少了 4 倍。
令人驚訝的是，即使在小到半千字節的模型上，也可以實現超過 90% 的測試準確率。這意味著它可以裝入微控制器的代碼內存中！既然已經確定了一般可行性，我需要進一步調整以適應 MCU 的限制。
訓練目標模型
由于 RAM 限制為 64 字節，因此模型結構在推理過程中必須使用最少數量的潛在參數。我發現可以使用窄至 16 的層。這會將推理期間的緩沖區大小減少到僅 32 字節，一個輸入緩沖區和一個輸出緩沖區各 16 字節，其余 32 字節用于其他變量。8×8 輸入模式直接從 ROM 讀取。

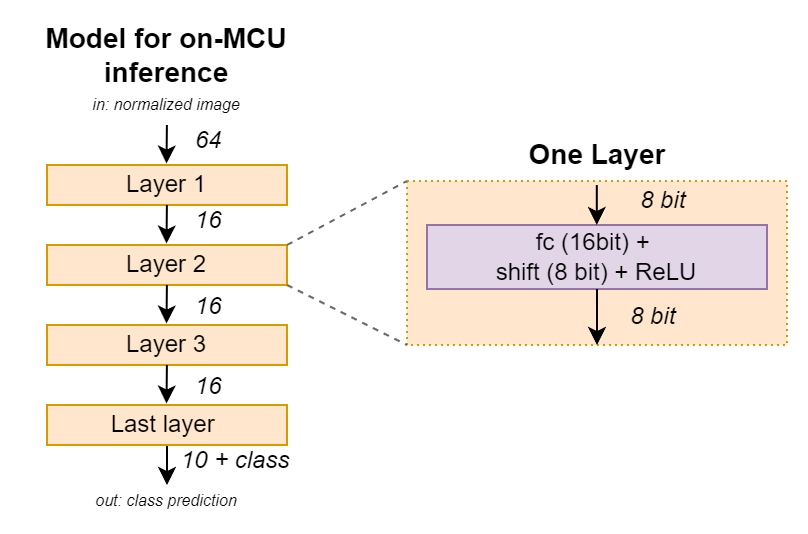

此外，我使用了間距不規則的 2 位權重（-2、-1、1、2），以便簡化推理代碼的實現。我還跳過了層規范化，而是使用恒定移位來重新調整激活。這些變化略微降低了準確性。最終的模型結構如下所示。

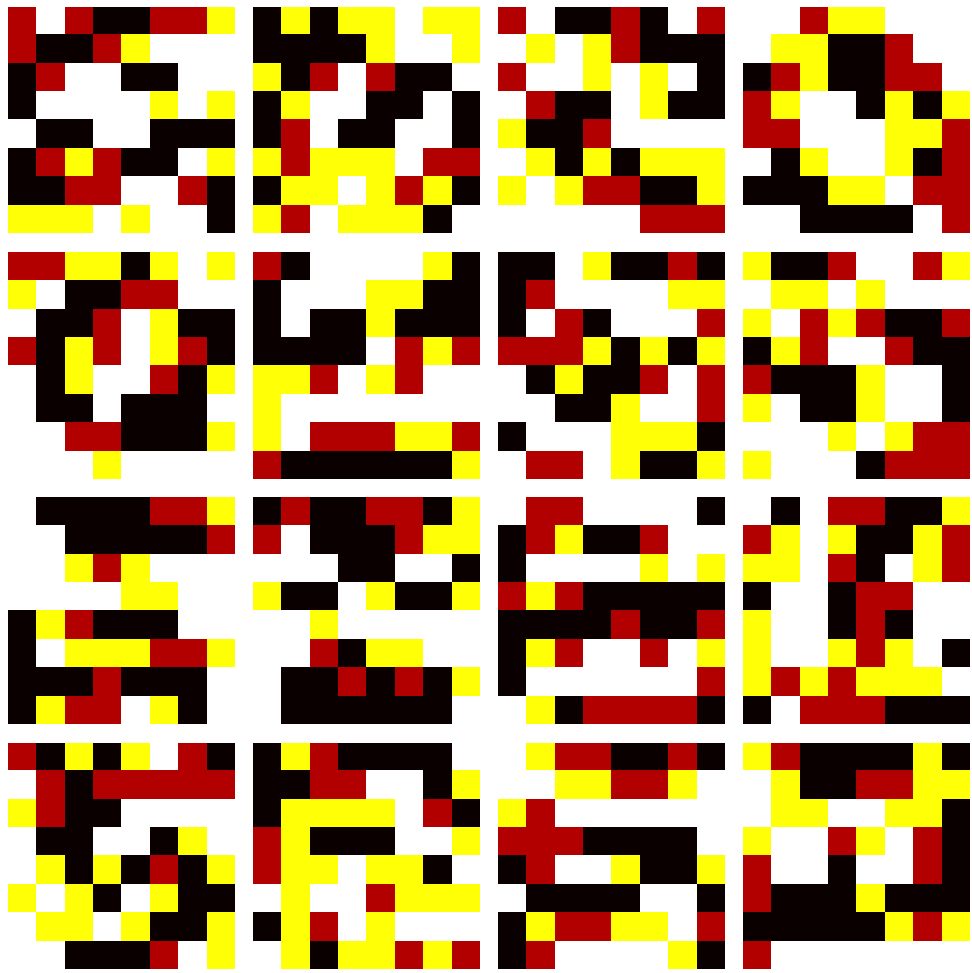

綜合考慮，我最終得到了一個準確率為 90.07% 的模型，總共 3392 位（0.414 千字節），1696 個權重，如下面的日志所示。右側面板顯示訓練模型的第一層權重，它直接掩蓋了測試圖像中的特征。與更高精度的模型相比，每個通道似乎同時結合了許多特征，看不到任何可辨別的模式。
在微控制器上的實現

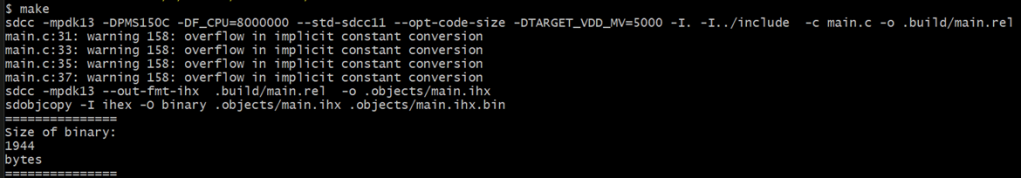

在第一次迭代中，我使用了 Padauk 微控制器的稍大版本 PFS154。該設備的 ROM 和 RAM 是原來的兩倍，并且可以重新刷新，這極大地簡化了軟件開發。推理代碼的 C 版本（包括調試輸出）幾乎開箱即用。下面，您可以看到預測和標簽，包括最后一層輸出。
void fc_innerloop_mem(uint8_t loops) { sum = 0; do { weightChunk = *weightidx++;__asm idxm a, _activations_idx inc _activations_idx+0 t0sn _weightChunk, #6 sl a ; if (weightChunk & 0x40) in = in+in; t0sn _weightChunk, #7 neg a ; if (weightChunk & 0x80) in =-in; add _sum+0,a addc _sum+1 sl a subc _sum+1 ... 3x more ...__endasm; } while (--loops); int8_t sum8 = ((uint16_t)sum)>>3; // Normalization sum8 = sum8 < 0 ? 0 : sum8; // ReLU *output++ = sum8;}將所有內容壓縮以適合較小的 PMS150C 是另一回事。用 C 語言對這些設備進行編程時的一個主要問題是，每個函數調用都會消耗 RAM 用于返回堆棧和函數參數
