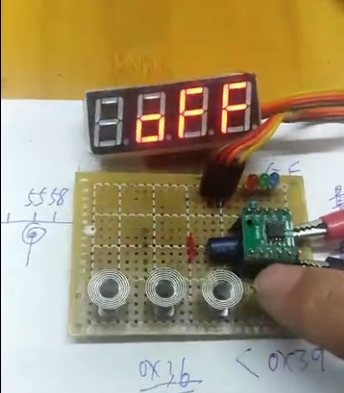

微控制器 PADAUK PFC161 控制LED燈發光一個項目演示
應廣單片機躍龍PFC161基于MINI-C的應廣單片機編程測試代碼,7觸摸鍵8位MTP類型單片機PA5的2MS脈沖波
包含一個1MS定時器與1個PA6輸入按鍵反轉PA4輸出，以及PA5的2MS脈沖波，PA3的1秒反轉信號
高抗干擾（High EFT）SOT23-6 SOP8A SOP8B系列
特別適用于 AC 電源供電的、阻容降壓電路的、需要較強抗干擾能力的，
或有高 EFT 安規測試要求（±4KV）的產品
工作溫度范圍：-40°C ~ 85°C ESD > 8 KV
系統特性
1. 2KW MTP 程序儲存器 (可編程1,000次以上)
2. 128 Bytes 數據儲存器
3. 最大7 IO引腳可選擇為觸摸按鍵
4. 一個16位定時器
5. 兩個8位定時器可產生6/7/8-bit PWM波形
6. 提供一個比較器
7. 最大8 IO引腳帶可選擇的上拉/下拉電阻
8. 每個IO 引腳都可設定喚醒功能
9. Bandgap電路提供1.20V參考電壓
10. 時鐘源：IHRC、ILRC和EOSC (XTAL)
11. 8 級可選擇的LVR(Low Voltage Reset)復位電壓從1.8V到4.5V
12. 16 級可選擇的LVD (Low Voltage Detect)檢測電壓從1.8V到4.5V
13. 三個可選擇的外部中斷引腳
CPU 特性
1. 8位高性能精簡指令集CPU
2. 提供86 個有效指令
3. 大部分指令都是單周期(1T)指令
4. 可程序設定的堆棧指針和堆棧深度
5. 數據存取支持直接和間接尋址模式
6. 用數據存儲器即可當作間接尋址模式的數據指針(index pointer)
7. 寄存器地址空間、數據存儲空間、MTP程序空間三者互相獨立
引腳分配及功能說明

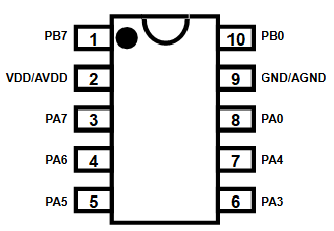

PFC161-EY10 (ESSOP10-150mil
系統寄存器
| +0 | +1 | +2 | +3 | +4 | +5 | +6 | +7 | |
| 0x00 | FLAG | = | SP | CLKMD | INTEN | INTRQ | T16M | 一 |
| 0x08 | MISC | = | EOSCR | INTEGS | PADIER | PBDIER | 一 | |
| 0x10 | PA | PAC | PAPH | PAPL | PB | PBC | PRPH | PBPL |
| 0×18 | GPCC | GPCS | 一 | TM2C | TM2CT | TM2S | TM2B | |
| 0x20 | TS | TCC | TKE² | TKE1 | ||||
| 0x28 | TPS2 | 一 | TKCH | TKCL | LVDC | |||
| 0x30 | TM3C | TM3CT | TM3S | TM3B |
FLAG：標志寄存器
SP：堆棧指針寄存器
CLKMD：時鐘控制寄存器
EOSCR：外部晶體振蕩器控制寄存器
INTEN：中斷允許寄存器
INTRQ：中斷請求寄存器
INTEGS：中斷緣選擇寄存器
MISC：雜項寄存器
PA：端口 A 數據寄存器
PAC：端口 A 控制寄存器
PAPH：端口 A 上拉控制寄存器
PAPL：端口 A 下拉控制寄存器
PADIER：端口 A 數字輸入啟用寄存器
PB：端口 B 數據寄存器
PBC：端口 B 控制寄存器
PBPH：端口 B 上拉控制寄存器
PBPL：端口 B 下拉控制寄存器
PBDIER：端口 B 數字輸入啟用寄存器
GPCC：比較器控制寄存器
GPCS：比較器選擇寄存器
T16M：Timer16 控制寄存器
TM2C / TM3C：Timer2 / Timer3 控制寄存器
TM2CT / TM3CT：Timer2 / Timer3 計數寄存器
TM2S / TM3S：Timer2 / Timer3 分頻寄存器
TM2B / TM3B：Timer2 / Timer3 上限寄存器
TS：觸摸選項寄存器
TCC：觸摸充電控制寄存器
TKE1 / TKE2：觸摸按鍵使能寄存器
TKCH / TKCL：觸摸按鍵充電計數高/低位寄存器
LVDC：低電壓檢測寄存器
TPS2：觸摸參數設置寄存器
應廣單片機躍龍PFC161基于MINI-C的應廣單片機編程測試代碼,包含一個1MS定時器與1個PA6輸入按鍵反轉PA4輸出，以及PA5的2MS脈沖波，PA3的1秒反轉信號
#include "extern.h"
//================================================================================
.ramadr 0
word gw_Point;
.ramadr system
word gw_T16Cnt;
word gw_Cnt;
byte gb_Flag;
bit b_T16_1ms : gb_Flag.0 //1MS
bit b_1S_F : gb_Flag.1 //1S
byte gb_KeyDebounce;
byte gb_KeyNew;
byte gb_KeyOld;
byte gb_KeyValue;
//------------------------------------------------------------
//LED equ PA.3 // 設置PA3為LED輸出
//PON equ PA.4 // 設置PA4為電源控制
//PWM equ PA.5 // 設置PA5為PWM輸出
//KEY equ PA.6 // 設置PA6為按鈕控制
D_KEYPORT equ 0b_0100_0000 // PA6 按鍵
D_KEY1 equ 0b_0100_0000 // PA6 按鍵
D_KeyBounce equ 30*1000/1024 // 30ms
//================================================================================
void Test_DirectScanKey(void)
{
if(b_T16_1ms)
{
b_T16_1ms = 0;
a = pa & D_KEYPORT;
a ^= D_KEYPORT;
if(gb_KeyNew == a)
{//讀到值相同值,Debouce
if(--gb_KeyDebounce == 0)
{//Debounce結束
if(gb_KeyOld != gb_KeyNew)
{
gb_KeyValue = gb_KeyNew;
gb_KeyOld = gb_KeyNew;
}
}
}
else
{
gb_KeyNew = a;
gb_KeyDebounce = D_KeyBounce;
}
}
}
//================================================================================
void Test_KeyProcess(void)
{
//處理Key1
if(gb_KeyValue == D_KEY1)
{
gb_KeyValue = 0;
//pa4 電平翻轉
a = pa;a ^= 0x10;pa = a;
}
}
//================================================================================
void FPPA0(void)
{
.ADJUST_IC SYSCLK=IHRC/4, IHRC=16MHz, VDD=5V;
clkmd.En_WatchDog = 1; // WatchDog Enable
// Insert Initial Code
//注：無PA.1,PA.2腳位
//未使用端口需有防漏電設置，如加內部上拉
PAPH = 0b0100_0000; //上拉控制寄存器，控制上拉高相應的引腳（1：啟用，0：停用
PAPL = 0b0000_0000; //下拉控制寄存器，控制下拉高相應的引腳（1：啟用，0：停用）
PAC = 0b1011_1001; //數據控制寄存器（1：輸出模式，0：輸入模式）
PA = 0b0000_0000; //數據寄存器
.delay 4000;
//------------------------------------------------------------
//清除RAM
gw_Point = _SYS(RAM_SIZE) - 1;
a = 0;
do
{
*gw_Point = a;
} while (--gw_Point$0);
//------------------------------------------------------------
//初始化定時器 定時1MS
gw_Point = 1024 - 1000;
stt16 gw_T16Cnt;
$ t16m SYSCLK,/4,bit10;
intrq = 0;
inten.2 = 1;
engint;
//------------------------------------------------------------
while (1)
{
// ...
if(b_1S_F)
{
b_1S_F = 0;
//PA3 反轉
a = pa; a ^= 0x08;pa = a;
}
Test_DirectScanKey();
Test_KeyProcess();
.wdreset;
}
}
//================================================================================
void Interrupt (void)
{
pushaf;
if (Intrq.T16)
{ // T16 Trig
// User can add code
Intrq.T16 = 0;
//...
stt16 gw_T16Cnt;
//pa5 電平翻轉
a = pa;a ^= 0x20;pa = a;
b_T16_1ms = 1;
gw_Cnt++;
if(gw_Cnt > 999)
{//1S計數
gw_Cnt = 0;
b_1S_F = 1;
}
}
popaf;
}
