PMC-APN011應廣半自動燒錄機臺提高燒錄的使用說明,適用范圍所有單片機系列,針對所有單片機型號（特別是 PMS150B）在半自動機臺做燒錄時，其燒錄過程有可能會受到半自動機臺自動燒錄機臺提高燒錄穩定性
適用范圍：所有單片機系列
1. 前言
針對所有單片機型號（特別是 PMS150B）在半自動機臺做燒錄時，其燒錄過程有可能會受
到半自動機臺或是其他工作環境雜訊的干擾，進而使燒錄良率下降、參考電壓偏差（帶 AD MCU）、
IHRC 振蕩頻率不準，或甚至把 IC 燒壞的情況，本 APN 提供改善對策。
2. 說明
燒錄器在燒錄 IC 時會進行精確的相關特性校正，如 IHRC…等等。在使用半自動燒錄機臺
燒錄 IC 時，半自動燒錄機臺需使用頂針碰觸 IC 引腳，而頂針與燒錄器之間又以若干條長導線連
接，在此狀況下有可能使得燒錄過程受到外部雜訊的干擾，進而影響到燒錄的良率。為了提高整
體燒錄的良率，建議依照下列的方式做連接。
3. 因干擾造成燒錄良率變差時改善對策
(1) 共地：將燒錄排線的隔離地線與燒錄器的地及半自動機臺的滑軌共接地。

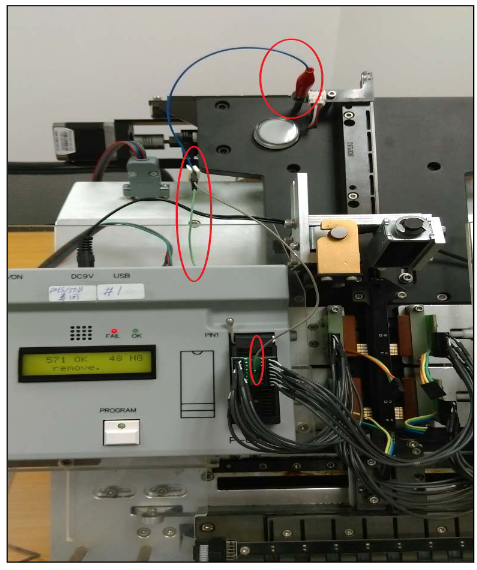

圖一、半自動機臺；Writer 及燒錄排線地線共接

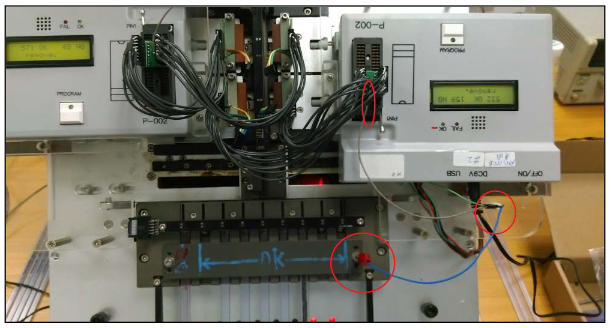

圖二、半自動機臺；Writer 及燒錄排線地線共接

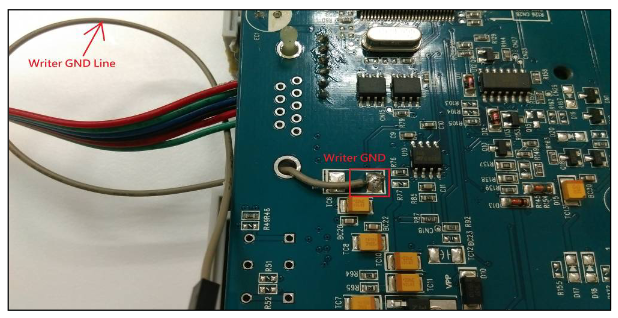

圖三、Writer 共地線引出點

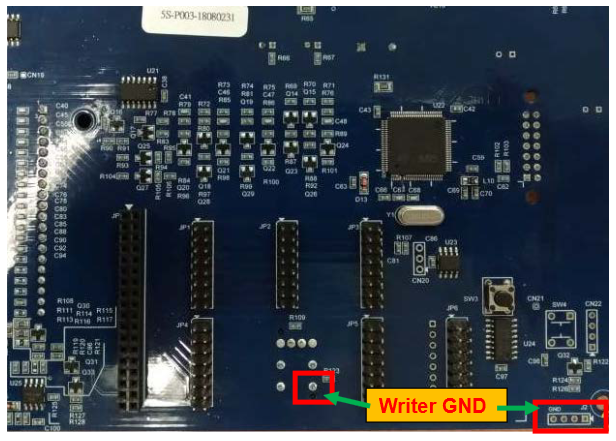

圖四、5S-P003 writer GND
圖五、燒錄排線隔離地線引出點

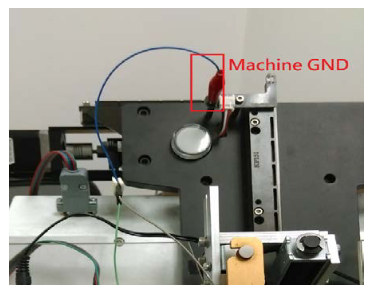

圖六、半自動機臺滑軌共接地引出點
(2) 更新燒錄軟件：
必需使用 IDE 0.68 版(含)以后的燒錄軟件。IDE 0.68 版(含)以后的燒錄軟件請到應廣官方網
站下載安裝。
