應廣單片機PDK3S-P-002一對一燒錄器使用手冊,內容有:燒錄程序,燒錄 ROLLING CODE 功能,READ & SEARCH 功能,版本更新,訊息排除與解決,燒錄座,外接半自動燒錄機臺
一、 簡介
二、 燒錄程序
三、 燒錄 ROLLING CODE 功能
四、 READ & SEARCH 功能
五、 版本更新
六、 訊息排除與解決
【附錄一】燒錄座
【附錄二】外接半自動燒錄機臺

首先，感謝您選用應廣科技 FPPATM 多核心并行處理系列產品，請您耐心的看完本份一對一程序燒錄
器（PDK3S-P-002）使用手冊。
應廣科技推出的 PDK3S-P-002 程序燒錄器，可以支持下列系列芯片，并支持離線燒錄。
P211 系列、P232 系列、P234 系列、P201 系列、P221 系列
PDK82 系列、PDK22 系列

一、 簡介

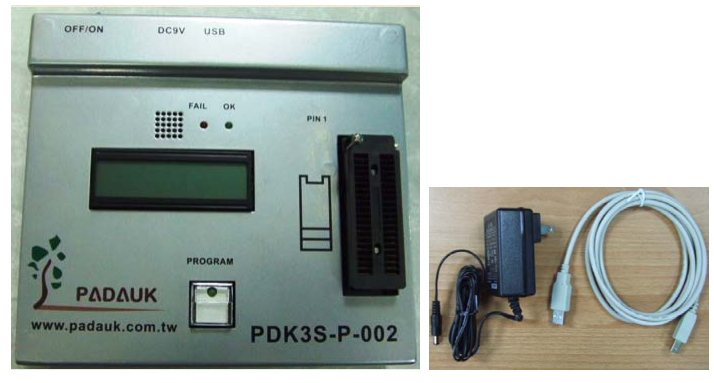

程序燒錄器及其配件，如下圖所示。

PDK3S-P-002 程序燒錄器的應用軟件，您可到應廣科技網站下列地址下載最新版本。
http://www.padauk.com.tw/technical-application.php?item=developing-tools 或是
http://www.padauk.com.tw/ à 技術應用 à 技術開發工具 à PDK3S-P-002 程序燒錄器 1 對 1 S/W
n 應用軟件下載完畢，請解壓縮后安裝到您的計算機，再接上 PDK3S-P-002 到您的計算機 USB
接口即可使用。
n 您也可以在將您要燒錄的程序下載到 PDK3S-P-002 后，拔掉 USB 接線，重新開機做離線燒錄。

PDK3S-P-002 一對一燒錄器使用手冊
Copyright ã2011 PADAUK Technology Co., Ltd. P. 4 of 17 V0.01 – October 12, 2011

二、 燒錄程序
注意！在將程序燒錄至芯片之前，請先確認程序在仿真器已摸擬正確。
步驟 1：在使用程序燒錄器前，請確認已正確連接電源，并已連接至您的計算機 USB 接口。
步驟 2：在執行工具前，請先打開程序燒錄器電源開關；

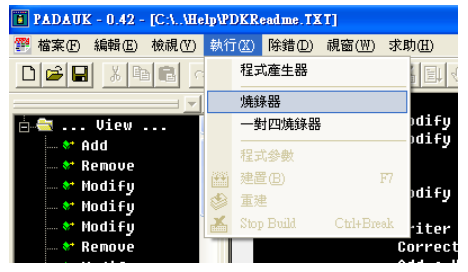

A. 從 FPPA IDE 工具 選單中選擇【執行】的【燒錄器】。程序燒錄功能窗口，如下圖
所示。

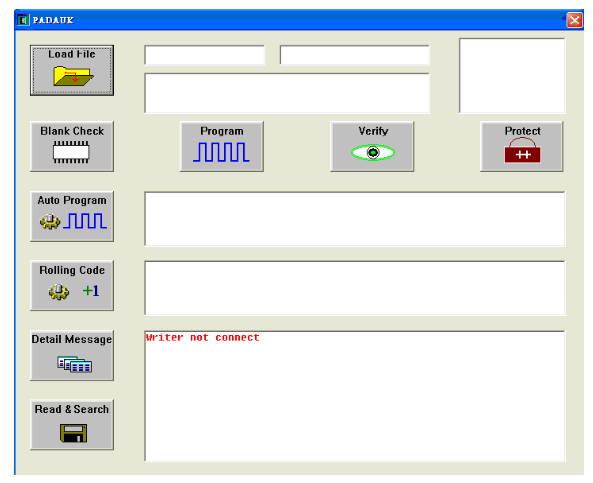

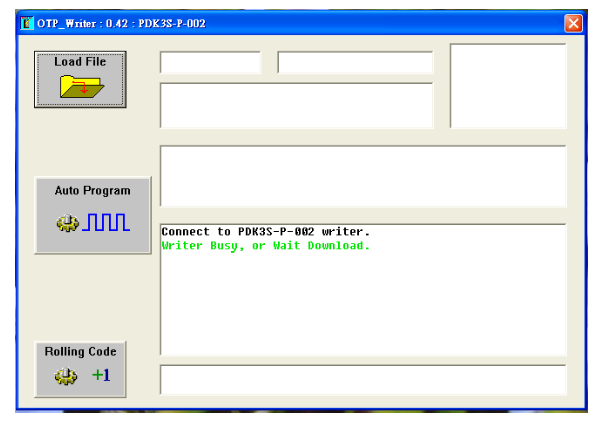

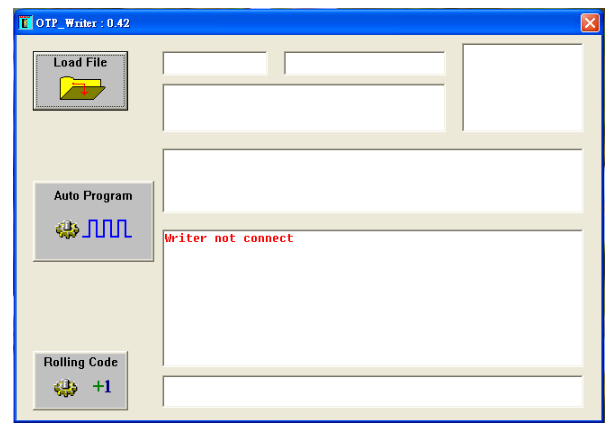

若未先打開程序燒錄器電源開關，將出現下圖窗口及”Writer not connect”訊息。

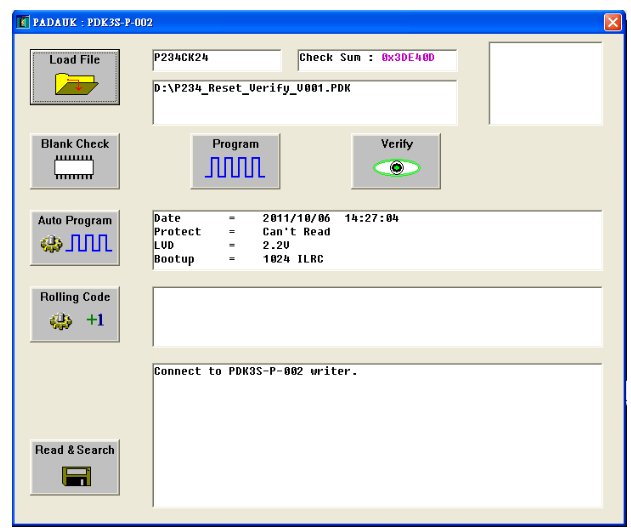

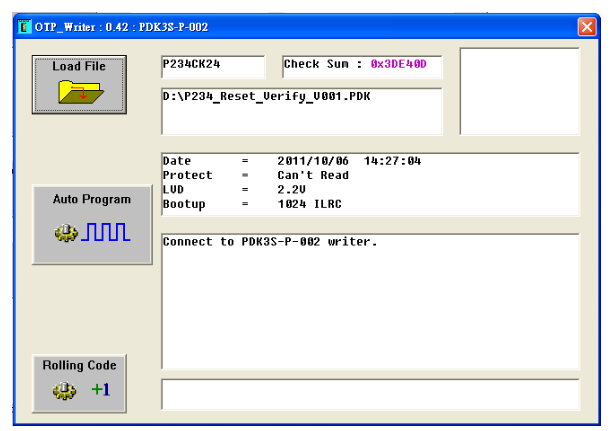

成功打開【燒錄器】后，將出現下圖窗口及”Connect to PDK3S-P-002 writer.”。

B. 從 OTP Writer 工具 執行。

若未先打開程序燒錄器電源開關，將出現下圖窗口及”Writer not connect”訊息。



成功打開【燒錄器】后，將出現下圖窗口及”Connect to PDK3S-P-002 writer.”。

步驟 3：若燒錄器已使用燒錄過，如下圖所示檔案，是前一次儲存在燒錄器的內容，同時也顯示
于燒錄器的 LCM Module 上。

在燒錄器的 LCM Module 上（如右圖）
第一行會依序顯示文件名稱、芯片名稱、Check Sum 數值，就跟程序窗口顯示的一樣；
第二行會依序顯示檔案日期、加密程度、…也跟程序窗口的中間字段顯示一樣。

在燒錄器的 LCM Module 上的第一行信息，是最重要的信息，請在使用離線燒錄芯片前，務
必詳細檢查。
你可以重新執行 Load File 后，選擇.PDK 檔，完成后，就會重新下載檔案到燒錄器上。

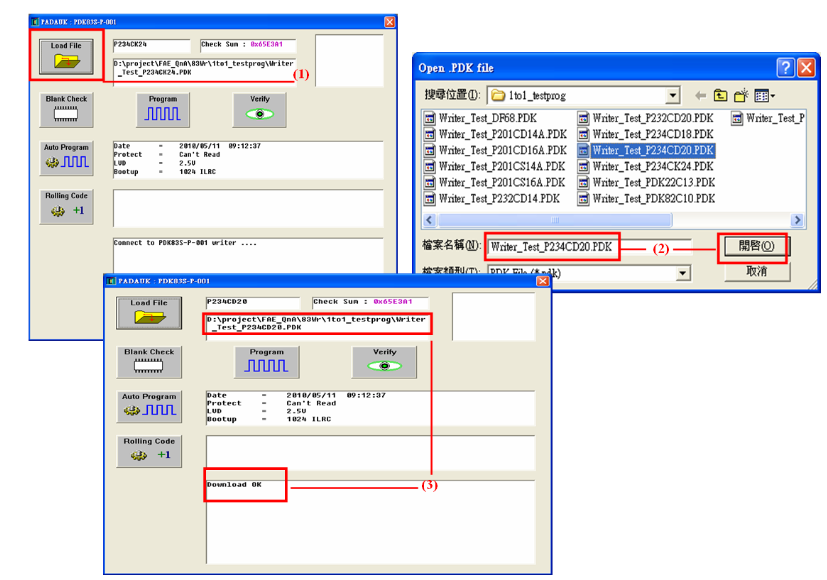

下載檔案方法如下，請參考圖示。
（1）打開檔案選擇（Load File）窗口
（2）選擇檔案
（3）下載完成（Download OK

下載檔案完成后，你可以選擇在計算機操作燒錄，或者在燒錄器上操作燒錄，兩者沒有差異。

步驟 4：
在燒錄之前，需先依要燒錄的芯片型號，調整 Jumper 位置，連接相應的接口。
n 請先關閉燒錄器電源。
n 接著，松開背板固定螺絲，您會看到共 8 組界面（Connector）。



PDK3S-P-002 一對一燒錄器使用手冊
Copyright ã2011 PADAUK Technology Co., Ltd. P. 8 of 17 V0.01 – October 12, 2011
步驟 4：
在燒錄之前，需先依要燒錄的芯片型號，調整 Jumper 位置，連接相應的接口。
n 請先關閉燒錄器電源。
n 接著，松開背板固定螺絲，您會看到共 8 組界面（Connector）。
n 各芯片對應的接口編號，請參閱 PCB 板上標示。依標示調整您欲燒錄的芯片對應的 Jumper
位置，并接完成。（請注意！這 8 組接口同時只能有一組連接，才可以正常燒寫，不正當的設定將
造成芯片及燒錄器損壞。）

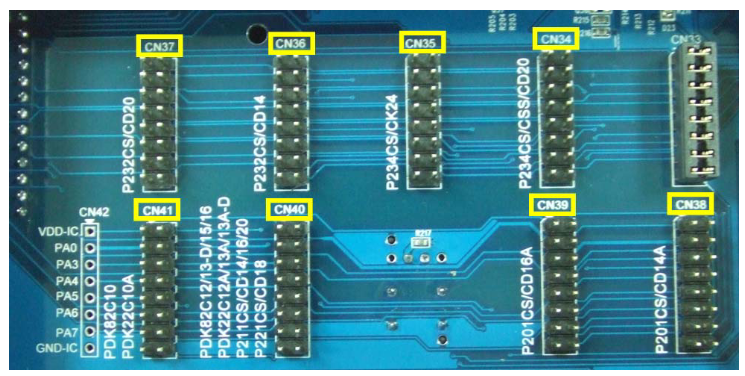

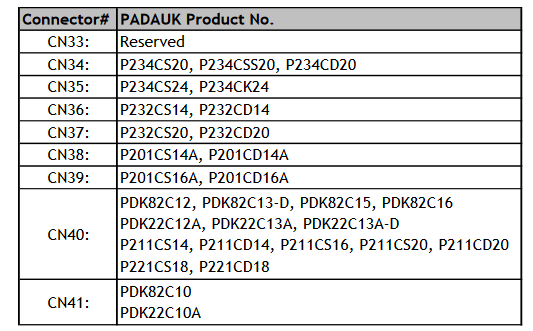

² 各界面（CN: Connector）位置及對應的應廣標準產品型號說明如下：



步驟 5：

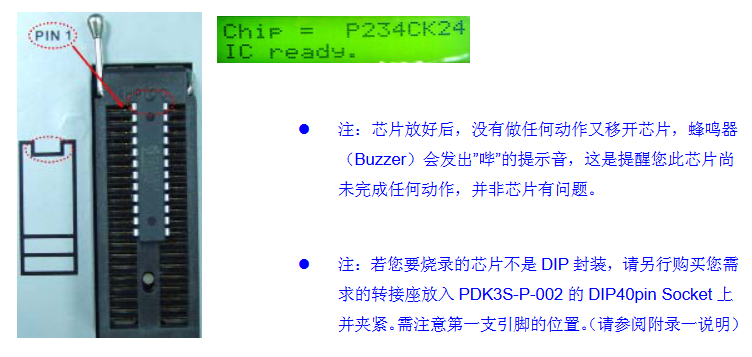

將您欲燒錄的芯片放置于 DIP40pin Socket 座上方，Socket 座左側圖示代表芯片缺口方向。另
外，Socket 座左上角，也標示有 PIN 1 位置，請依照指示方向正確放置芯片。
n 當芯片正確放置完成，在 LCM Module 上，會顯示”IC ready”。圖例：

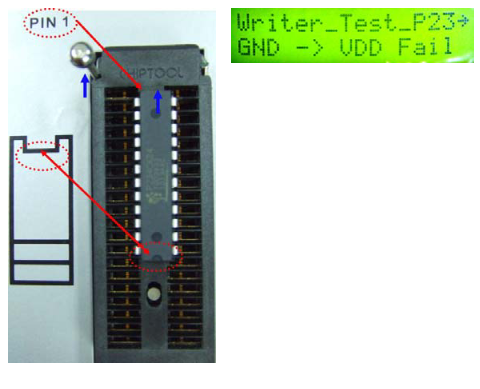

如果芯片沒放好，LCM Module 上，會提示您有問題的 IO Pin 信息，請再次詳細檢查芯片放
置的方向及位置，并確實固定。圖例：

步驟 6：
做好上面 5 個步驟后，就可以開始燒錄了。
n 選擇【Auto Program】把 PDK 程序代碼檔案，燒錄到所選的芯片上。【Auto Program】將
自動完成所有的功能，包括：『空白檢查』、『寫入』以及『讀取驗證』。如有需求，『校正 IHRCR』
與『加密』也會自動完成。
n 按下燒錄器的按鈕，也會執行 Auto Program 的功能，所有燒錄狀態，會顯現在 LCM Module
上，但并不會同步更新到計算機程序窗口中。
n 當燒錄進行中，燒錄按鈕鍵上的綠燈（圖 1）會持續亮著；當燒錄完成，觀察燒錄器的紅、
綠 LED 燈（圖 2），亮紅燈表示燒錄失敗，亮綠燈表示燒錄成功；移除芯片后，恒亮的 LED
會改為閃爍的 LED，表示芯片已移除。

在燒錄器的 LCM Module 上的第二行，也會顯示所有的燒錄信息，只有最后結果顯示”IC
O.K.”，才表示燒錄成功。
l 所有的步驟都完成后：

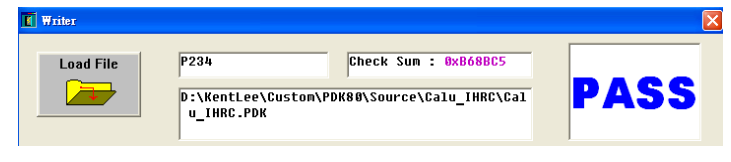

² 屏幕對話窗口將出現藍色的 "PASS" 訊息，表示燒錄成功；如下圖：



同時，LED 亮綠燈 ，表示燒錄成功。
同時，LCM Module 也會出現 ”IC OK” 字樣

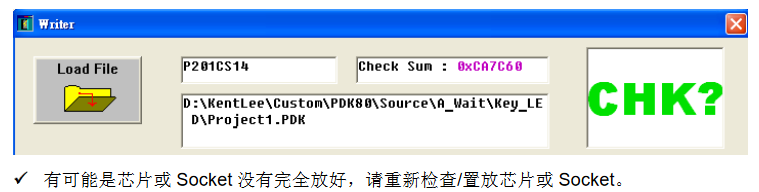

² 如屏幕對話窗口出現綠色閃爍的”CHK?”，表示燒錄器無法辨識 ID，無法進行燒錄動作。如
下圖：

如屏幕對話窗口出現紅色閃爍的”FAIL”，表示有燒錄上的問題。如下圖：

同時，LED 亮紅燈 ，警示燒錄失敗。
ü 同時，LCM Module 會出現錯誤訊息信息，請參閱”訊息排除與解決”。
ü 同時，蜂鳴器（Buzzer）會發出”嗶”的提示音提醒。

三、 燒錄 Rolling Code 功能

在有些需要支持 Rolling Code 的場合，PDK3S-P-002 燒錄器也支持此功能。您只要設定 Rolling
Code 的起始值，與 Rolling Code 的遞增值 注
；每次完整的燒錄一顆芯片后，Rolling Code 將會
自動改變（加設定之遞增值）。
＊注: 燒錄器執行程序版本 0.36S（含）以后版本新增功能可自行設定遞增值，之前版本內定遞增值為 1。
注意：
1. 您需要先在您的.PDK 檔，設定需要 Rolling Code 支持。
2. 成功打開燒錄器后，需先下載.PDK 檔。
3. 在執行窗口，你可以從選單【Rolling Code】去設定 Rolling Code 的起始值和遞增值；每
次成功燒錄完成一顆芯片后，Rolling Code 將會自動加遞增值。

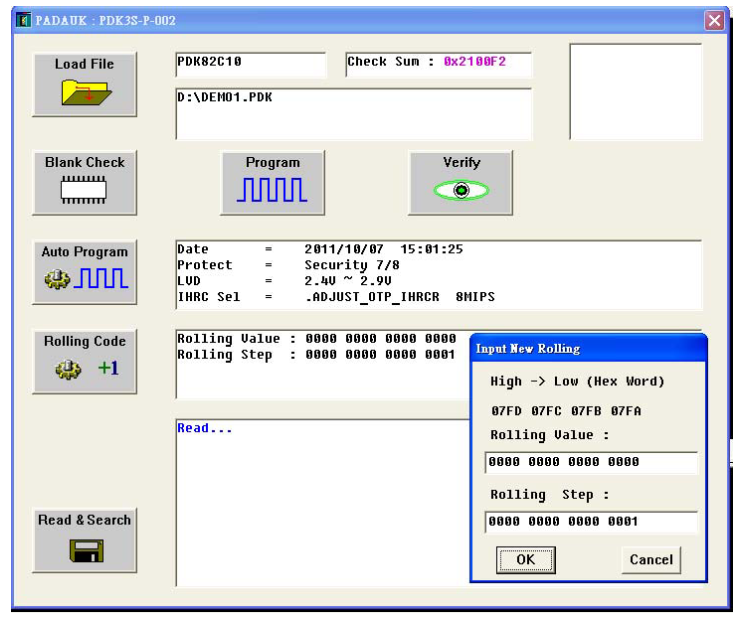

在跳出的窗口 Input New Rolling 的【Rolling Value】填入起始值，【Rolling Step】填入遞
增值，然后按【OK】
4. 目前 Rolling Code 可支持 2 個 Word ~ 5 個 Word, 即 8~20 個 0~F 的值。
5. PDK3S-P-002 可以支持離線燒錄 Rolling Code 的功能。



在 Rolling Code 對話框中，0FFD 0FFC 0FFB 0FFA 代表的是 Rolling Code 在 OTP
的實際地址。
ü 每次執行”Load File”，會清除掉原本記錄在燒錄器的 Rolling Code 值，需要使用者
自行記錄更新。
ü 利用燒錄器上的按鍵，執行的單機燒錄動作，并不會將結果傳到計算機上；所以若
輪流在計算機與燒錄器下命令，會有燒錄器的 LCM 與計算機的顯示不同步的問題。
請避免。

四、 Read & Search 功能

在有些需確定芯片燒錄狀態或內容的場合，PDK3S-P-002 也提供讀回及尋找的功能。
步驟：
1. 將芯片正確放置在燒錄座上

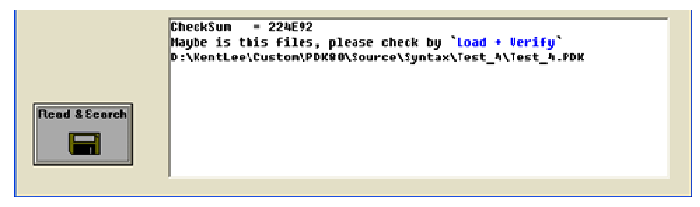

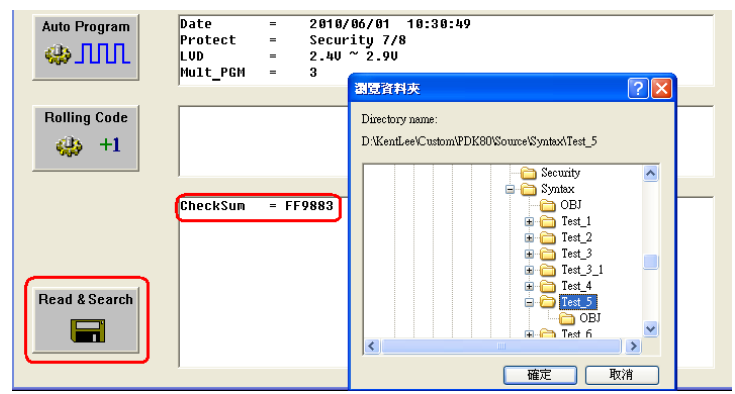

2. 按下在屏幕對話窗口的【Read & Search】功能鈕，即可讀回芯片的 CheckSum。（如下圖
紅色標示內容所示）
3. 同時，會出現一個對話窗口 瀏覽資料夾，請您選定目錄后，按下【確定】，就會開始尋找該
目錄（含子目錄）內所有可能的來源檔案.PDK。



4. 請將步驟 3 找到的.PDK 檔，用【Load File】先下載，再按【Verify】重新確定一次。
ü 若出現”OTP Verify OK”字樣，表示找到的檔案是正確的。
ü 若出現”Data isn’t Match”訊息，表示找到的檔案不是該 Checksum 所對應的檔案。請
到不同的目錄下再尋找正確的.PDK 檔后, 再重復步驟 4 核查。

　

五、 版本更新

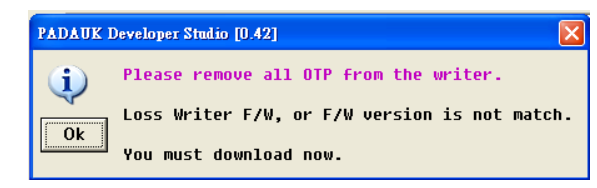

在版本有更新時，你會從程序窗口看到如下畫面，表示版本需要更新，按下 OK 后就可以了。
請注意!! 要進行版本更新時，請務必先移除芯片，以避免不必要的危險。

　

六、 訊息排除與解決
n 燒錄器在每 0.1 秒作一次芯片置放測試，所以剛放上芯片時，如有短暫并立即消失的 xxx
èxxx Fail 訊息，屬正常現象。

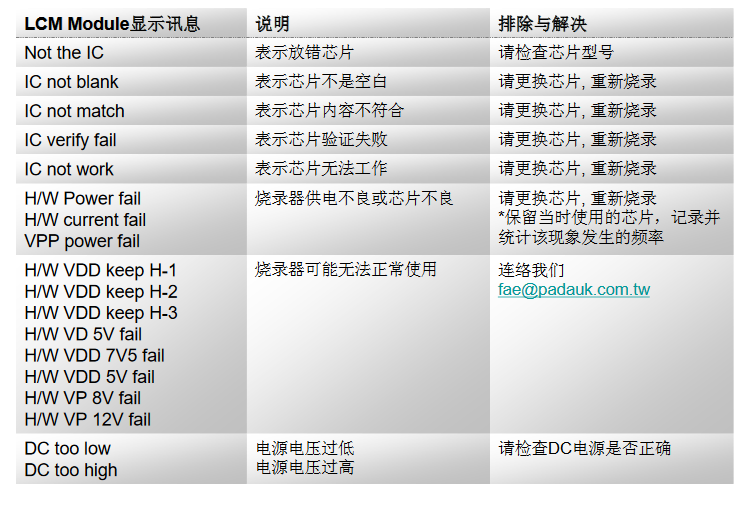

n 常見異常訊息、說明和排除與解決方法表列如下：

【附錄一】燒錄座

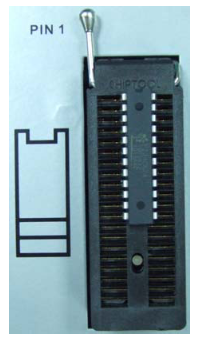

n 如果芯片是 DIP 封裝，您可直接放在燒錄器上的 DIP40pin Socket
上并夾緊，不需要轉接座。如右圖：

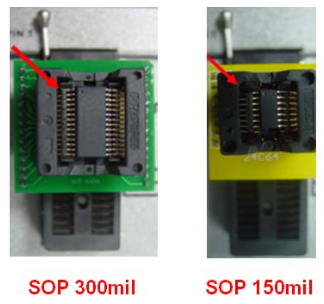

n 如果芯片不是 DIP 封裝，請自行到電子零件商場采購一對一的 DIP
轉 SOP / SSOP / MSOP……轉接板 + Socket 成品（轉接座）。
Ø DIP28pin 600mil 排針轉 SOP28 300mil Socket
(for SOP18, SOP20, SOP24..)
Ø DIP28pin 600mil 排針轉 SOP16 150mil Socket
(for SOP14, SOP16..)
Ø DIP28pin 600mil 排針轉 SSOP28 150mil Socket
(for SSOP16, SSOP20..)
Ø DIP28pin 600mil 排針轉 MSOP10 118mil Socket
(for MSOP10)

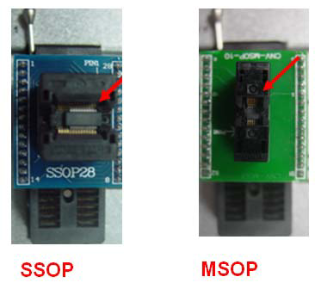

n 將購來的轉接座放入 PDK3S-P-002 的 DIP40pin
Socket 上并夾緊。請注意，紅色箭頭標示為芯片第一
支引腳的位置。如右圖：



　



【附錄二】外接半自動燒錄機臺
如果您會外接半自動燒錄機臺使用。需連接訊號線。請按下列步驟操作：

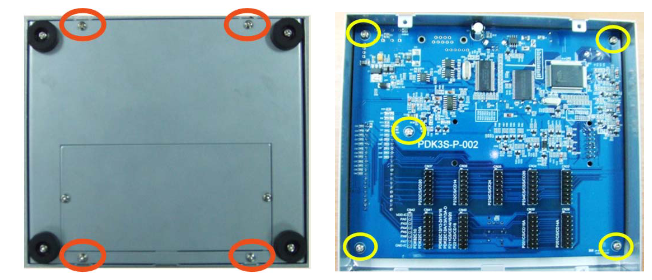

1. 松開背蓋 4 支螺絲，取下背蓋。（如圖示）
2. 松開 PCB 板固定螺絲 5 支，取下 PCB 板。（如圖示）

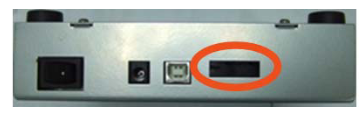

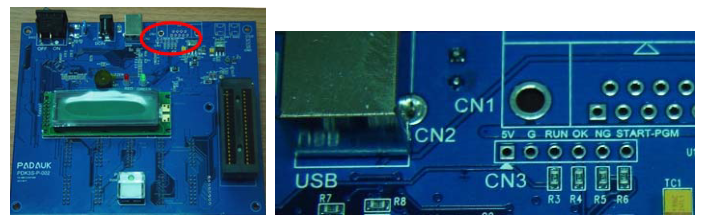

3. PCB 板正面上緣中間偏右（如圖示）。為訊號線接點。

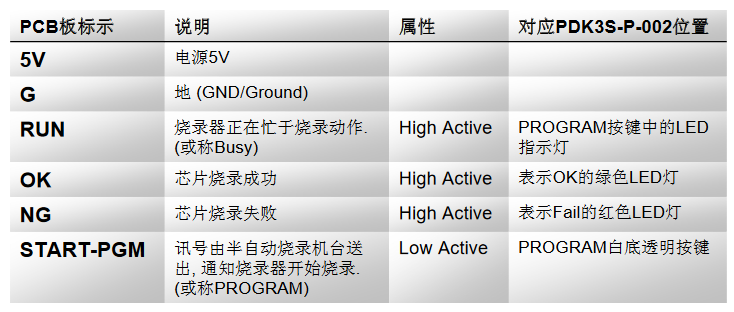

在 PDK3S-P-002 保留的半自動燒錄機臺專用訊號說明如下：

4. 焊接好訊號線后，可將線頭自上蓋上方開孔穿出。

5. 固定 PCB 板。
6. 固定背蓋。
7. 將訊號線另一端，連接半自動燒錄機臺訊號接點。
如果您在使用上有任何的問題，請就近洽詢應廣科技代理商逐高電子 help@zhugaodz.com ，或與我們： 逐高電子技術開發部+86-0755-88364040 連系。
