特性
 通用 MTP 系列
不建議使用于 AC 阻容降壓供電或有高 EFT 要求的應用。應廣不對使用于此類應用而不達安規要求負責
工作溫度范圍：-40°C ~ 85°C

系統特性
4KW 程序存儲器
512 Bytes EEPORM
256 Bytes 數據存儲器（128*16）
一個硬件 16 位計數器
兩個 8 位硬件 PWM 生成器
三個 11 位硬件 PWM 生成器(PWMG0，PWMG1 & PWMG2)
一個硬件比較器
Bandgap 電路提供 1.2V 參考電壓
最多 14 通道 12 位 ADC，其中一個來自于內部 bandgap 參考電壓或者 0.25*V DD
ADC 參考高電壓：外部輸入，內部 VDD，Bandgap 1.2V、1.6V、2.0V、2.4V、3.0V 及 4.0V
一組 1T 8x8 硬件乘法器
最多 22 個 IO 引腳并帶有上拉及下拉電阻
提供兩種不同的 IO 驅動能力以滿足不同的應用需求

1. PB4，PB7 驅動/灌電流= 30mA/35mA (Strong) and 13mA/17mA (Normal)

2. 其他 IO 驅動/灌電流 = 11mA/(13 or 20) mA
每個 IO 引腳都可設定喚醒功能
內置 1/2 V DD LCD 偏置電壓產生器，可支持最大 4×17 點的 LCD 屏
時鐘源：IHRC，ILRC 及 EOSC(XTAL)
對所有帶有喚醒功能的 IO，都支持兩種可選擇的喚醒速度：正常喚醒和快速喚醒
8 段 LVR 復位電壓設定：4.0V，3.5V，3.0V，2.7V，2.5V，2.2V，2.0V，1.8V
兩組 Code Option 可選的外部中斷引腳

CPU 特性
8bit 高性能 RISC CPU
提供 98 個有效指令
大部分都是 1T（單周期）指令
可程序設定的堆棧指針和堆棧深度
數據存取支持直接和間接尋址模式，用數據存儲器即可當作間接尋址模式的數據指針(index pointer)
IO 地址以及存儲地址空間互相獨立

訂購/封裝信息
 PGS134-S08: SOP8 (150mil)
PGS134-M10: MSOP10 (118mil)
PGS134-S14: SOP14 (150mil)
PGS134-S16A: SOP16A (150mil)
 PGS134-S16B: SOP16B (150mil)
 PGS134-S20: SOP20 (300mil)
 PGS134-H20: HTSOP20 (150mil)
 PGS134-S24: SOP24 (300mil)
 PGS134-Y24: SSOP24 (150mil)
 PGS134-4N10: DFN3*3-10P (0.5pitch)
 PGS134-2J16A: QFN4*4-16P (0.65pitch)
 PGS134-1J16A: QFN3*3-16P (0.5pitch)
 PGS134-2J24: QFN4*4-24P (0.5pitch)
 封裝尺寸信息請參考官網文件：”封裝信息

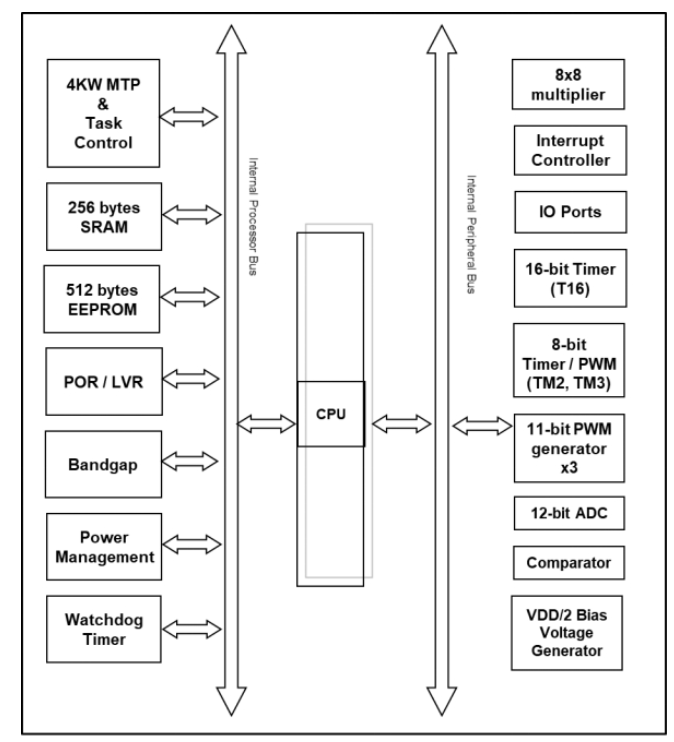

系統概述和方框圖
PGS134 系列是一款帶 12bit ADC，以 MTP 為程序基礎的 CMOS 8-bit 微處理器。它運用 RISC 的架構并且
所有的指令架構的執行周期都是一個指令周期，只有少部分指令需要兩個指令周期。
內部最多達 4KW MTP 程序存儲器、512 字節 EEPROM 以及 256 字節數據存儲器，還有多達 14 通道 12 位
分辨率的 ADC，其中一個通道是帶有多個內部參考電壓可供選擇。PGS134 同時提供 6 個硬件計數器：一個 16
位的硬件計數器，兩個 8 位 PWM 計數器，和三個 11 位 PWM 計數器。另外，PGS134 還提供一個硬件比較器和
驅動 LCD 的 1/2 V DD 偏置電壓

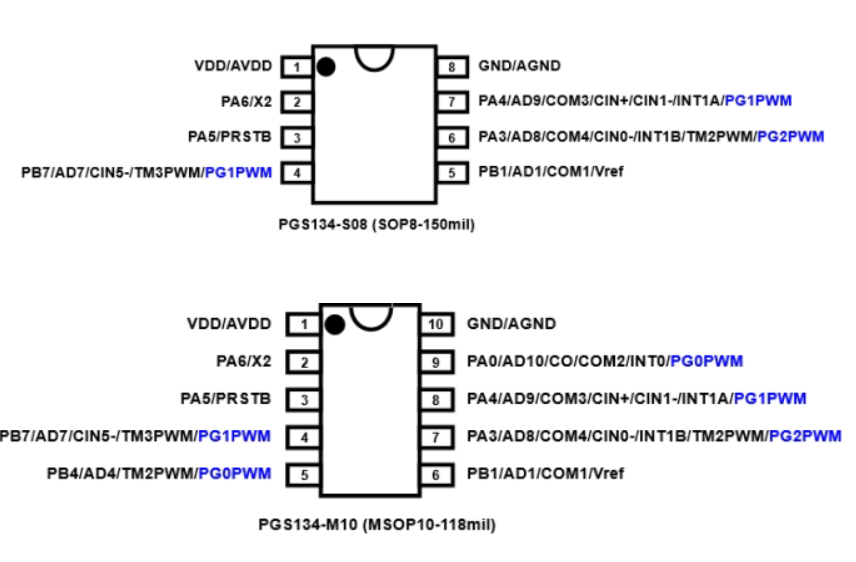

引腳功能說明



引腳名稱	引腳類型	描述
PA7 / X1/ NTOC	lO ST/ CMOS	此引腳可以用作 (1)端口A位7。并可編程設定為輸入或輸出，弱上拉/下拉電阻模式 (2)當使用外部晶振時，作為Xin(X1)引腳 (3)INTOC:作為外部中斷端口0。通過寄存器可以設置上升沿和下降沿響應中斷     服務請求 當用做晶體振蕩器的功能時，為減少漏電流，請用padier.7關閉其數字輸入功能。 這個引腳可以設定在睡眠中喚醒系統的功能，但是當padier.7為”0”時，喚醒功 能是被關閉的。
PA6/ X2	lO ST/ CMOS	此引腳可以用作 (1)端口A位6,并可編程設定為輸入或輸出，弱上拉/下拉電阻模式 (2)當使用外部晶振時，作為Xout(X2)引腳 當用做晶體振蕩器的功能時，為減少漏電流，請用padier.6關閉其數字輸入功能 這個引腳可以設定在睡眠中喚醒系統的功能，但是當padier.6為”0”時，喚醒功 能是被關閉的。
PA5/ PRSTB	l0 ST/ CMOS	此引腳可以用作     (1)端口A位5,并可編程設定為輸入或輸出，弱上拉/下拉電阻模式     2)硬件復位： 這個引腳可以設定在睡眠中喚醒系統的功能；但是，當padier.5為”0”時，喚醒     功能是被關閉的。
PA4/      AD9/    COM3/     CIN+/ CIN1-/INT1A/   PG1PWM	lO ST/ CMOS/ Analog	此引腳可以用作： (1)端口A位4,此引腳可以設定為輸入或輸出，弱上拉/下拉電阻模式 2)ADC模擬輸入通道9: (3)COM3口，提供1/2 Voo驅動LCD顯示。 4)比較器的正輸入源。 5)比較器的負輸入源1。 (6)INT1A.它可以用作外部中斷源1:通過寄存器可以設置上升沿和下降沿響應     中斷服務請求。 (7)11位PWM生成器PWMG1的輸出端 當用做模擬輸入功能時，為減少漏電流，請用padier.4關閉其數字輸入功能。這個 引腳可以設定在睡眠中喚醒系統的功能；但是，當padier.4為”0”時，喚醒功能 是被關閉的
PA3/     AD8    COM4     CINO-/    NT1B/   TM2PWM   /    PG2PWM	lO ST/ CMOS/ Analog	此引腳可以用作： (1)端口A位3,并可編程設定為輸入或輸出，弱上拉/下拉電阻模式 (2)ADC模擬輸入通道8 (3)COM4口，提供1/2 Vo驅動LCD顯示 (4)比較器0的負輸入 (5)外部中斷源1B:它可以用作外部中斷源1.通過寄存器可以設置上升沿和下降     沿響應中斷服務請求 (6)Timer2的PWM輸出端 7)11位PWM生成器PWMG2的輸出端。 當用做模擬輸入功能時，為減少漏電流，請用padier.3關閉其數字輸入功能.這個 引腳可以設定在睡眠中喚醒系統的功能；但是，當padier3為”0”時，喚醒功能

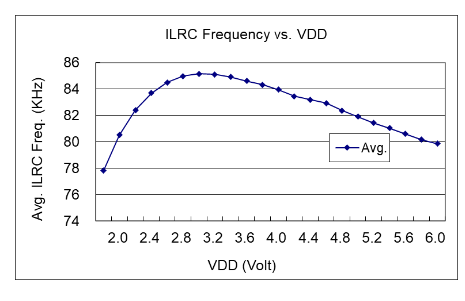

ILRC 頻率與 VDD 關系曲線圖

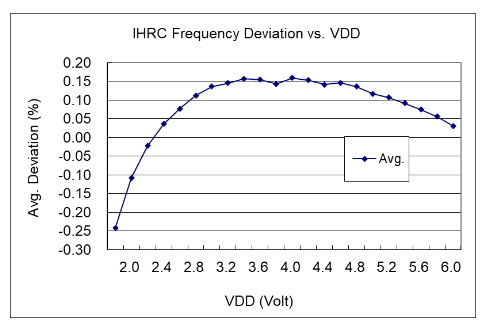

IHRC 頻率與 VDD 關系曲線圖（校準到 16MHz）

MTP 程序存儲器
MTP（可多次編程）程序存儲器用來存放要執行的程序指令。MTP 程序存儲器可以儲存數據，包含：數據，
表格和中斷入口。復位之后，程序從 FPP0 的初始地址 0x000 開始，執行 GOTO FPPA0 語句。中斷入口是 0x010。
MTP 程序存儲器最后 8 個地址空間是被保留給系統使用，如：校驗碼，序列號等。 PGS134 的 MTP 程序存儲
器容量為 4KW，如表 1 所示。MTP 存儲器從地址 0xFF0 ~0xFFF 供系統使用，從 0x001 ~ 0x00F 和 0x011~0xFE7
地址空間是用戶的程序空間。

表 1：程序存儲器結構

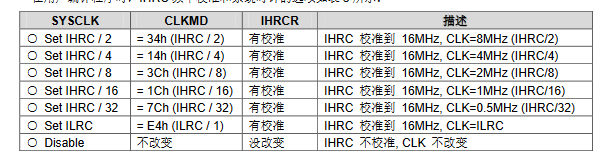

IHRC 頻率校準和系統時鐘

通常，.ADJUST_IC 是開機后第一條指令，以便系統開機后能設定系統頻，IHRC 頻率校準僅在燒錄 MTP
程序代碼的時候執行一次，燒錄之后不會重復執行了。如果用戶選擇了不同的頻率校準選項，PGS134 的系統狀
態在開機后也會不同。以下所示為不同的選項開機后，PGS134 執行此命令后的狀態：
(1) .ADJUST_IC SYSCLK=IHRC/2, IHRC=16MHz, VDD =5V
開機后，CLKMD = 0x34：
IHRC 頻率在 VDD =5V 時校準到 16MHz，并且 IHRC 模塊是啟用的
系統時鐘= IHRC/2 = 8MHz
看門狗計數器停用，ILRC 啟用，PA5 引腳是輸入模式
(2) .ADJUST_IC SYSCLK=IHRC/4, IHRC=16MHz, VDD =3.3V
開機后，CLKMD = 0x14：
IHRC 頻率在 VDD =3.3V 時校準到 16MHz，并且 IHRC 模塊是啟用的
系統時鐘= IHRC/4 = 4MHz
看門狗計數器停用，ILRC 啟用，PA5 引腳是輸入模式
(3) .ADJUST_IC SYSCLK=IHRC/8, IHRC=16MHz, VDD =2.5V
開機后, CLKMD = 0x3C：
IHRC 頻率在 VDD =2.5V 時校準到 16MHz，并且 IHRC 模塊是啟用的
系統時鐘= IHRC/8 = 2MHz
看門狗計數器停用，ILRC 啟用，PA5 引腳是輸入模式
(4) .ADJUST_IC SYSCLK=IHRC/16, IHRC=16MHz, VDD =2.5V
開機后，CLKMD = 0x1C：
IHRC 頻率在 VDD =2.5V 時校準到 16MHz，并且 IHRC 模塊是啟用的
系統時鐘= IHRC/16 = 1MHz
看門狗計數器停用，ILRC 啟用，PA5 引腳是輸入模式
(5) .ADJUST_IC SYSCLK=IHRC/32, IHRC=16MHz, VDD =5V
開機后，CLKMD = 0x7C：
IHRC 頻率在 VDD =5V 時校準到 16MHz，并且 IHRC 模塊是啟用的
系統時鐘= IHRC/32 = 500kHz
看門狗計數器停用，ILRC 啟用，PA5 引腳是輸入模式

6) .ADJUST_IC SYSCLK=ILRC, IHRC=16MHz, VDD =5V
開機后，CLKMD = 0XE4：
IHRC 頻率在 VDD =5V 時校準到 16MHz，并且 IHRC 模塊是停用的
系統時鐘 = ILRC
看門狗計數器停用，ILRC 啟用，PA5 引腳是輸入模式
(7) .ADJUST_IC DISABLE
開機后， CLKMD 寄存器沒有改變（沒任何動作）：
IHRC 沒有校準并且 IHRC 模塊是停用的
系統頻率= ILRC 或 IHRC/64
看門狗計數器啟用，ILRC 啟用，PA5 引腳是輸入模式





燒錄方法

重要提示：
(1) 如在 handler 上對 IC 進行燒錄，請務必按照 APN004 及 APN011 的指示進行。
(2) 為對抗燒錄時的雜訊干擾，請于燒錄時在分選機連接 IC 連接器一端的 VDD 和 GND 之間連接 0.01uF
電容。但切忌連接標值 0.01uF 以上的電容，以免影響普通燒錄模式的運行。
請用戶依據實際情況選擇下述燒錄模式。
普通燒錄模式
Jumper 連接：可依照燒錄器軟件上的說明，連接 jumper 即可。請參考燒錄器“PDK5S-P-003”的用戶
手冊，了解當使用 PDK5S-P-003(B) 燒錄時使用的 JP7 跳線方式。
注意：除了 ICVPP(PA5)需要通過 JP7 跳線與 IC 的 PA5 短接外, ICVPP2(PA3)也必須與 IC 的 PA5 短接。
在板燒錄模式
所謂在板燒錄，是指 IC 及其他周邊電路及組件，皆已經焊接到 PCB 上，并對 IC 進行燒錄的情況。在板
燒錄需要使用 PDK5S-P-003 上五根引線：ICPCK(PA4)、ICPDA(PA6)、VDD、GND、ICVPP(PA5)、
ICVPP2(PA3)。用于與 IC 上的 PA3、PA6、VDD、GND 和 PA5（兩線）對應相連。為實現在板燒錄，
PA5 腳的寫入信號必須設置為輸入模式，且 Code Option 中的 ISP 設置必須是開啟的。（無此 code option）

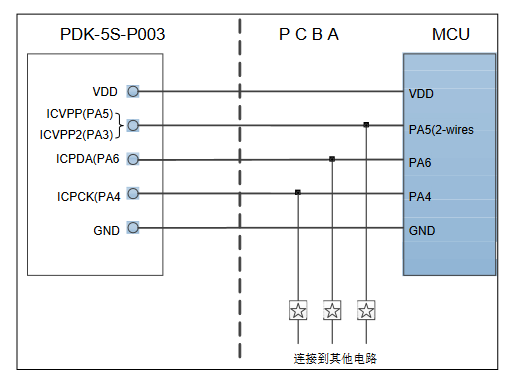

在板燒錄原理圖



注意：
一般來說，在板燒錄應使用限壓燒錄模式。請參考在限壓燒錄模式的詳細說明。
PCB 上的 VDD 與 GND 之間不可連接有 5.0V 或以下的穩壓二極管或其他鉗制 5.0V 產生的電路或
元件。
PCB 上的 VDD 與 GND 之間不可連接有標值 500uF 或以上的電容器。
一般來說，用于燒錄訊號的 PA3，PA5 及 PA6 引腳，不能作為強輸出腳。
自供電模式下的在板燒錄：
PGS134 同樣支持由客戶電路板供電的方式進行在板燒錄。燒錄器將在燒錄前偵測客戶電路板上的
VDD 電壓。所以請保證電路板上的 VDD 電壓高于 2.5V。其余與在板燒錄模式相同。

使用 ICE

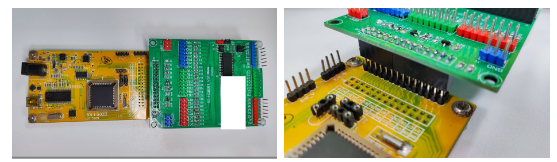

仿真 PGS134 請使用 PDK5S-I-S01/2(B)外掛仿真板 5S-I-GB001，參考如下圖片:

仿真時請注意以下事項：
(1) 關于仿真時序
? 仿真時，尤其是仿真 EEPROM 和 PxPL 相關功能時，PDK5S-I-S01/2(B)會和仿真板 5S-I-GB001 進行通
信，所以仿真時許會略慢于實際 IC，主要影響以下寄存器配置
EERL/EERMC/STEER/LDEER/MISC2/INTRQ/INTRQ2/PAPL/PBPL/PCPL/LPWMGxC/LPWMGxDTH
/LPWMGxDTL /LPWMGCLK/LPWMBCUBH/LPWMCUBL 等
(2) 關于仿真電壓
? 仿真時，受仿真板工作電壓影響，建議仿真電壓≥2.5V
(3) 其他注意事項
PDK5S-I-S01/2(B)仿真時，不支持指令 NMOV/SWAP/NADD/COMP 的 RAM 運算。
PDK5S-I-S01/2(B)仿真時，不支持 SYSCLK=ILRC/16。
PDK5S-I-S01/2(B)仿真時，不支持 misc.4 動態設定（只能固定為 0 或 1）。
PDK5S-I-S01/2(B)仿真時，不支持 Tm2.gpcrs/Tm3.gpcrs 功能。
PDK5S-I-S01/2(B)無法仿真 ADCRGC[3:2]的 ADC 通道 F 的 Bandgap 參考電壓，并固定只有 1.2V。
