概述
YMB1805 系列主要包含二個部分:
PMB180 鋰電充 MCU
4 個功率 MOS 組成 H 橋驅動模塊
其中,PMB180 是一款內置 1.25KW OTP 數據存儲器以及 64 字節數據存儲器,一個硬件比較器,可用于比
較兩個引腳之間的信號或內部參考電壓 Vinternal-R 或內部帶隙參考電壓 Bandgap。PMB180 還提供三個硬件定時
器:一個 16 位定時器、一個 8 位定時器(可以 PWM 模式輸出),和一組 3 連套 11 位 PWM 定時器/生成器(LPWMG0、
LPWMG1 和 LPWMG2),支持 Mini-C / ASM 語言,編程簡單易上手。PMB 180 使用細節請查閱應廣官網“PMB180
規格書”。
YMB1805 程序主要存儲空間如下:
OTP ROM (Word): 1.25KW
SRAM (Byte): 64
應用
智能硬件
手機支架
智能門鎖
手持小風扇
需電機正反轉相關應用

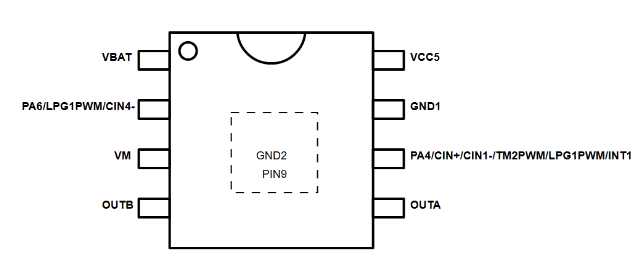

封裝及引腳說明
YMB1805-ES08A (ESOP8A-150mil)
注:PA1 TO INA ,PA5 TO INB(封裝未出 Pin)
腳位名稱 | 輸入/輸出 | 特殊功能 | |||||||
l/O | 上拉 | 喚醒 | 開漏輸出 | 比較器 | PWM | 鋰電充 | H橋 | 燒錄 | |
VBAT | √ | √ | |||||||
PA6 | √ | √ | √ | CIN4- | LPG1 | √ | |||
VM | √ | ||||||||
OUTB | √ | ||||||||
OUTA | √ | ||||||||
PA4 | √ | √ | √ | CIN+ CIN- |
TM2 LPG1 |
√ | |||
GND1 | √ | ||||||||
VCC5 | √ | ||||||||
GND2 | √ | √ | √ | ||||||
INA/PA1 | √ | √ | √ | LPG0 | √ | ||||
INB/PA5 | √ | √ | √ | LPG2 | √ |
H 橋控制邏輯輸入:INA/PA1 及 INB / PA5 (封裝未出 Pin)
H 橋電源:VM 及 GND2(連接 10uF 或更大電容在 VM 和地之間)
H 橋輸出:OUTA / OUTB
H 橋驅動模塊描述描述
YMB1805 是為消費類產品,為智能硬件和電池供電的運動控制類應用提供了一個集成的電機驅動器解決方案。
YMB1805 的 H 橋驅動模塊能夠驅動一個直流有刷電機,可實現電機正轉/反轉/停止/剎車四個功能。
YMB1805 的 H 橋驅動模塊支持最高工作電壓為 7.5V,持續電流 1.0A,峰值電流 2.0A。同時,集成了過溫保
護和欠壓閉鎖等保護功能。
YMB1805 的 H 橋驅動模塊具有兩個 PWM(INA/INB)輸入接口,INA 與 PA1 連接,INB 與 PA5 連接。
H橋驅動模塊描述特性
工作電壓范圍 2.0 - 7.5V
持續電流1.0A,峰值2.0A
低導通電阻: 450mΩ (HS+LS)@4.2V
低待機電流
低靜態工作電流
具過溫保護
具欠壓保護

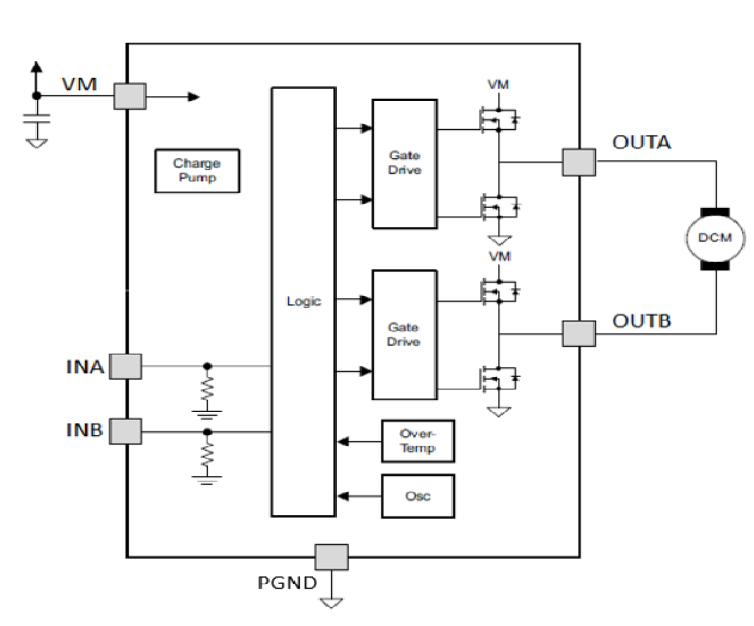

H 橋驅動模塊功能框圖及其應用說明
應用說明

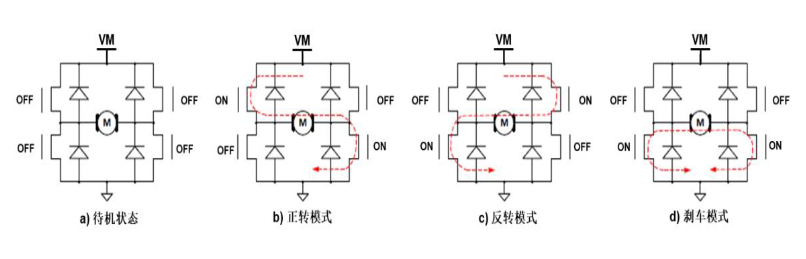

基本工作模式
a) 待機狀態
在待機狀態下,INA=INB=L。包括驅動功率管在內的所有內部電路都處于關斷狀態。電路消耗極低的電流。此時馬
達輸出端 OUTA 和 OUTB 都為高阻狀態。
b) 正轉模式
正轉模式的定義為:INA=H,INB=L,此時馬達驅動端 OUTA 輸出高電平,馬達驅動端 OUTB 輸出低電平時,馬
達驅動電流從 OUTA 流入馬達,從 OUTB 流到地端,此時馬達的轉動定義為正轉模式。
c) 反轉模式
反轉模式的定義為:INA=L,INB=H,此時馬達驅動端 OUTB 輸出高電平,馬達驅動端 OUTA 輸出低電平時,馬
達驅動電流從 OUTB 流入馬達,從 OUTA 流到地端,此時馬達的轉動定義為反轉模式。
d) 剎車模式
剎車模式的定義為:INA=H,INB=H,此時馬達驅動端 OUTA 以及 OUTB 都輸出低電平,馬達內存儲的能量將通
過 OUTA 端 NMOS 管或者 OUTB 端 NMOS 快速釋放,馬達在短時間內就會停止轉動。注意在剎車模式下電路
將消耗靜態功耗。

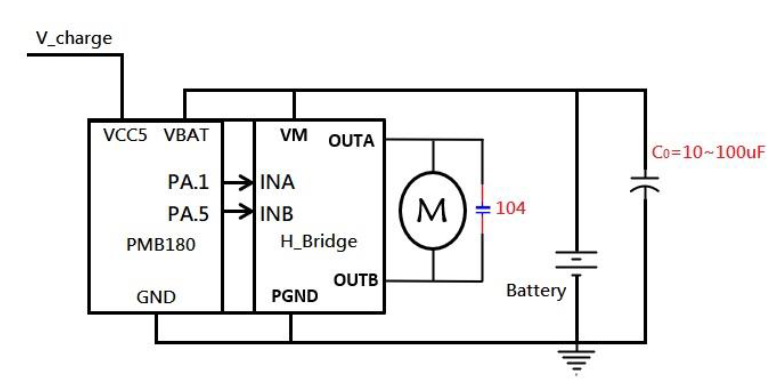

應用參考電路,簡單應用接線示意圖
注:C0 的電容值根據應用要求進行調整

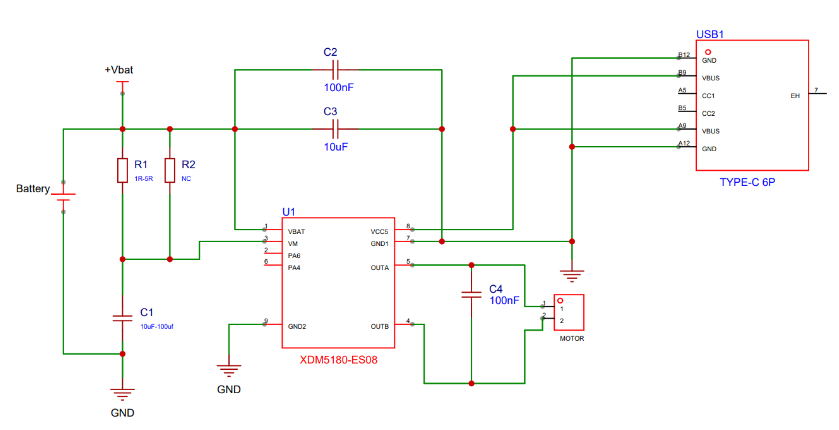

應用參考電路
芯片使用注意事項
(1) 推薦電路及參數僅適用于普通直流電機驅動,使用時請根據實際情況來使用。
(2) H橋驅動模塊持續電流驅動能力受封裝形式、VM、芯片差異及環境溫度、PCB材料及厚度等因素影響,規格書
給出。
(3) 參數僅供參考。在實際使用中請根據產品考慮一定的余量。
(4) H橋驅動模塊功率電源端附近的去耦電容必須就近連接,必須添加,否則容易造成電路擊穿;功率電源對地去
耦電容。
(5) 容值可根據電機適當調整,圖中給出的電容值為參考值。
(6) OUTA與OUTB端連接的104電容為旁路電容,該電容可有效改善因電機快速正、反轉切換而引起的電壓尖峰擊
穿輸出。
(7) 端口問題。
(8) YMB1805采用MOS工藝設計制造,對靜電敏感,要求在包裝、運輸、加工生產等全過程中需注意做好防靜電
措施。
(9) 馬達啟動瞬間的電流值建議不要超過2.0A。
(10) E-PAD產品PCB布局指南可參考應廣官網的APN019應用手冊。
http://www.padauk.com.tw/cn/technical/index.aspx?kind=9
(11) 使用產品有任何問題可咨詢應廣FAE。
燒錄方法
YMB1805 的燒錄腳為 PA4,PA6,VBAT 和 GND 這 4 個引腳。
請使用 5S-P-003 或以后的版本進行燒錄。3S-P-002 或之前的燒錄器皆不支持燒錄該芯片。
燒錄檔加入封裝信息及 OS 設置:
方法一:在原程序代碼中加入封裝設定的命令:
.writer package 8, 1, 0, 0, 6, 0, 2, 0, 7, 0x000F, 0x0006, 0, 0x04 // for P003B
.writer package 8, 0, 0, 0, 6, 1, 2, 0, 7, 0x000F, 0x0006, 0, 0x014 // for P003 PA5 和 VDD 交換

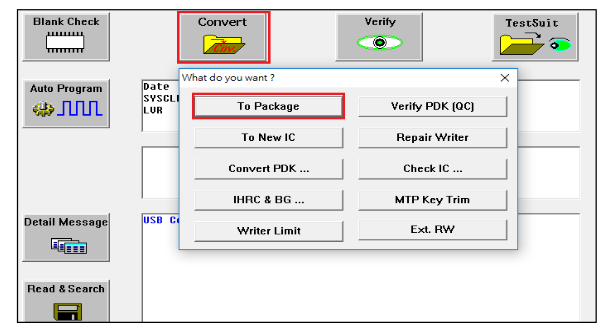

方法二:使用 Writer 軟件中的 Convert 選單加入封裝信息并另存新檔名:
用戶在燒錄器軟件 Load File 頁面下載將要錄的 PDK 檔案之后,可按照如下步驟進入封裝信息設定頁面
(Package Setting): Convert 一>To Package 一>選擇燒錄 PDK 檔一>Package Setting,如下圖所示。
1. IC 選用 User Define,此后 JP 信息會自動跳轉到 JP7。
2. PIN 腳數量為 8,依燒錄情況而定。
3. 在右側加入 YMB1805-ES08 對應的錄腳編號及位置。
4. 用戶需要設置 Open/Short 只對燒錄腳做測試:勾選 Only Program PIN。
注:請用戶一定選擇此項設置,否則將可能會影響燒錄的正常進行。
5. 選擇 OK 后存檔。
最后,IC 在燒錄器正面頂格放置,芯片 PIN1 在 textool 上左上第一腳,看到錄器顯示 IC ready 即可燒錄。
