概述
YMB1801 系列主要包含兩個部分：
PMB180 MCU
NMOS
其中，PMB180 是一款內置 1.25KW OTP 數據存儲器以及 64 字節數據存儲器，一個硬件比較器，可用于比
較兩個引腳之間的信號或內部參考電壓 Vinternal-R 或內部帶隙參考電壓 Bandgap。PMB180 還提供三個硬件定時
器：一個 16 位定時器、一個 8 位定時器（可以 PWM 模式輸出），和一組 3 連套 11 位 PWM 定時器/生成器（LPWMG0、
LPWMG1 和 LPWMG2），支持 Mini-C / ASM 語言，編程簡單易上手。PMB 180 使用細節請查閱應廣官網“PMB180
規格書”。
YMB1801 主要存儲空間如下：
OTP ROM（Word）：1.25KW
SRAM（Byte）：64
應用
玩具
小家電
LED 燈飾品
一般電子產品

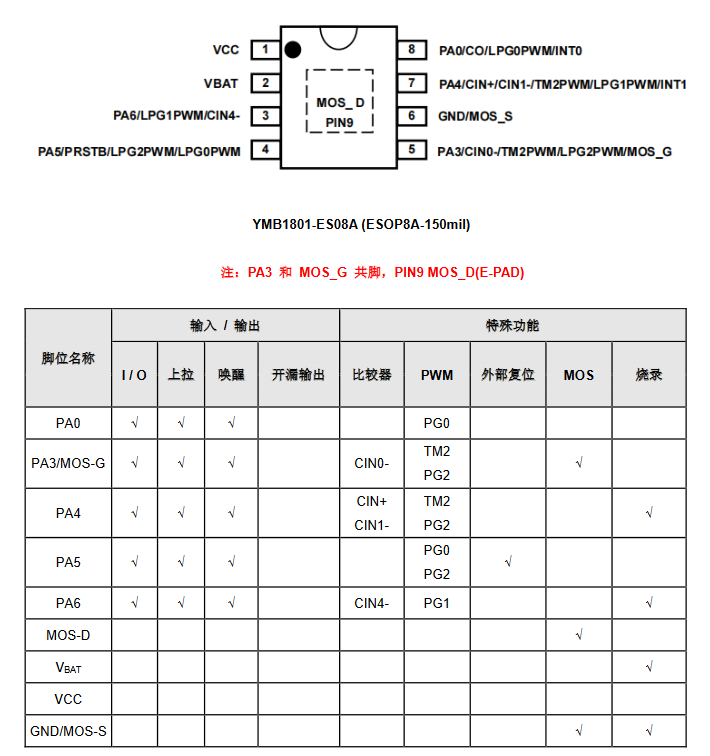

封裝及引腳說明
電器件電氣特性
| MOSFET關鍵電氣特性參數如下(TJ=25C): | |||||
| 參數 | 描述 | 最小值 | 典型值 | 最大值 | 測試條件 |
| V(ERDSS | 漏源擊穿電壓 | 20V | Ves=0V,Io=250uA | ||
| lo | 漏極電流 | 1A | Continuous (1) | ||
| 1.5A | Non-Continuous(1) | ||||
| Ros(m)(CP) | 漏源導通電阻 | 41mQ | 54mQ | Ves =4.5V, Io =1A (2) | |
| 54mQ | 75mQ | Ves =2.5V, Io =1A(2) | |||
| Ros(on)(FT) | 漏源導通電阻 | 58.5 mQ | 85 mΩ | Vas =2.5V,ID =2A(2) | |
| VGs(h) | 柵極開啟電壓 | 0.5V | 0.75V | 1.0V | Vos=Ves, lo=250uA |
| loss | 漏源飽和漏電流 | 1uA | Vos =20V,Ves =0V | ||
| lGss | 柵源漏電流 | ±100nA | Vos = 0V,Vcs =±12V | ||
| Tj, TsTs | 工作和儲存溫度 | 55°℃ to 150°C Max | |||
| 注釋： | |||||
| (1) 以上參數特性將受封裝貼片及 PCBA 散熱所影響，芯片的散熱效果將影響產品的性能及壽命。 (2) 以上參數特性將受封裝、貼片、 PCBA 散熱所影響。實際性能可能會在組裝時下降。 |
|||||
典型應用

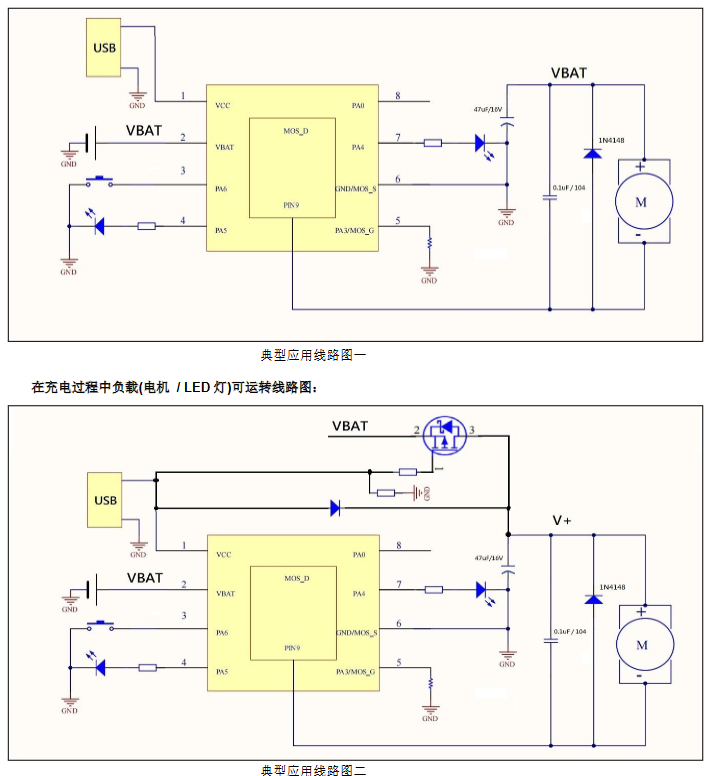

YMB1801 系列的典型應用線路圖如下，這里僅供使用者參考。
在充電過程中負載(電機 / LED 燈)停轉線路圖：
注意事項
YMB1801 使用注意事項：
1. YMB1801-ES08A 的第 9 腳位于封裝底部。且為 NMOS 的漏極，具有承載大電流及散熱功能，在 PCB 布局
時需特別注意走線及散熱效果。YMB1801 焊接時需特別注意第 9 腳的連接及導通，不可虛焊或是浮接。
2. E-PAD 產品 PCB 布局指南可參考應廣官網的 APN019 應用手冊。
http://www.padauk.com.tw/cn/technical/index.aspx?kind=9
3. 在應用線路中對鋰電池同時做大電流的放電 / 充電，有可能導致鋰電池的電壓產生比較嚴重的紋波擾動。這
可能使得 YMB1801 充電模塊會誤動作，且充電狀態旗號有可能不穩定。YMB1801 對鋰電池充電時建議軟件
關閉 NMOS, 如典型應用線路圖一。
4. 當產品因產品功能需求必須要在對鋰電池充電時也能開啟負載時，則需要在應用線路上增加控制組件及回路，
如典型應用線路圖二。
5. MCU 的 PA3 與 NMOS 的 GATE 共腳，使用時需在外部連接一個下拉電阻，用以避免在 MCU 在上電復位
的過程中，NMOS 誤動作。
6. 使用產品有任何問題可咨詢應廣 FAE。
燒錄方法
YMB1801 的燒錄腳為 PA4，PA6，VBAT 和 GND 這 4 個引腳。
請使用 5S-P-003 或以后的版本進行燒錄。3S-P-002 或之前的燒錄器皆不支持燒錄該芯片。
燒錄檔加入封裝信息及 OS 設置：
方法一：在原程序代碼中加入封裝設定的命令：
.writer package 8, 2, 0, 0, 7, 0, 3, 0, 6, 0x0006, 0x0006, 0, 0x04 //P003B
.writer package 8, 0, 0, 0, 7, 2, 3, 0, 6, 0x0006, 0x0006, 0, 0x14 //P003 PA5 和 VDD 交換

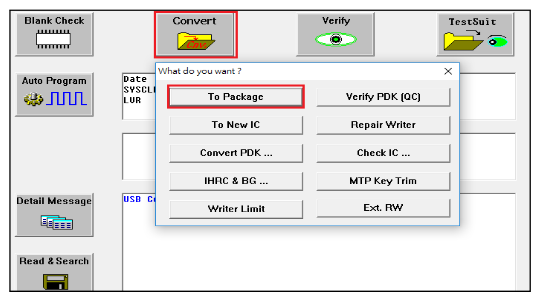

方法二：使用 Writer 軟件中的 Convert 選單加入封裝信息并另存新檔名：

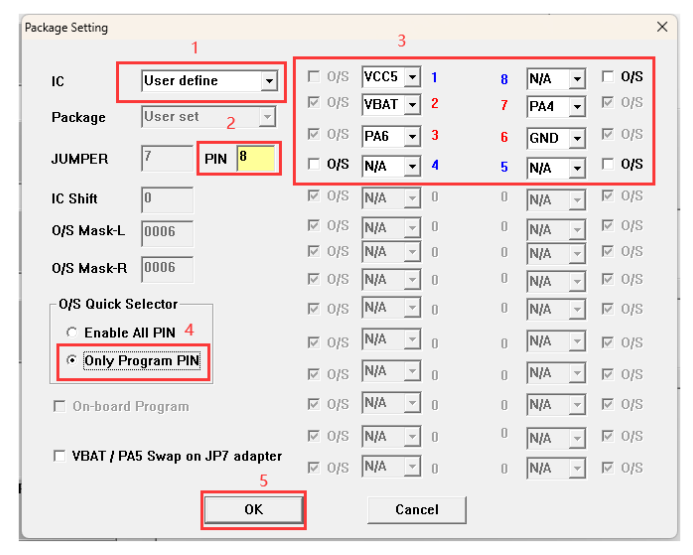

用戶在燒錄器軟件 Load File 頁面下載將要錄的 PDK 檔案之后，可按照如下步驟進入封裝信息設定頁面
(Package Setting): Convert 一>To Package 一>選擇燒錄 PDK 檔一>Package Setting，如下圖所示。
1. IC 選用 User Define，此后 JP 信息會自動跳轉到 JP7。
2. PIN 腳數量為 8，依燒錄情況而定。
3. 在右側加入 YMB1801-ES08A 對應的錄腳編號及位置。
4. 用戶需要設置 Open/Short 只對燒錄腳做測試：勾選 Only Program PIN。
注：請用戶一定選擇此項設置，否則將可能會影響燒錄的正常進行。
5. 選擇 OK 后存檔。
最后，IC 在燒錄器正面頂格放置，芯片 PIN1 在 textool 上左上第一腳，看到錄器顯示 IC ready 即可燒錄。
5S-P-003B 燒錄 YMB1801 方法
使用 5S-P-003B 燒錄 YMB1801，使用 Jumper7 轉接程序信號。信號的連接取決于 IC 封裝。請參閱 Writer
用戶手冊的第 5 章，為目標 IC 封裝制作 Jumper7 轉接板。用戶可以從以下網頁鏈接獲取用戶手冊：
http://www.padauk.com.tw/cn/technical/index.aspx?kind=27
1、用戶可在 IDE 原代碼的程序中加入下列封裝引腳的配置設定。
.writer package 8, 2, 0, 0, 7, 0, 3, 0, 6, 0x0006, 0x0006, 0, 0x04 //P003B
2、用戶亦可從 GUI 加載 PDK 設定封裝引腳配置，再插入 JP7 的飛線板，然后在插座上插入 IC，無需移位。
LCDM 顯示 IC ready 后，可以燒錄。

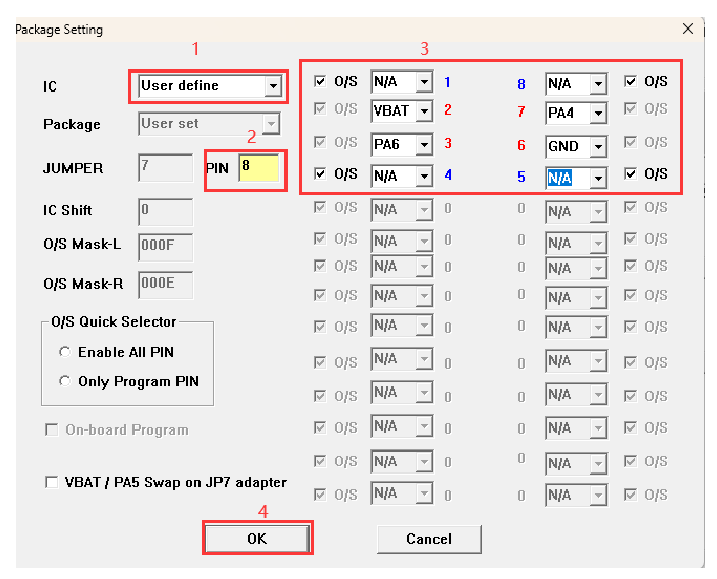

YMB1801-ES08A 在 P003B 轉檔配置

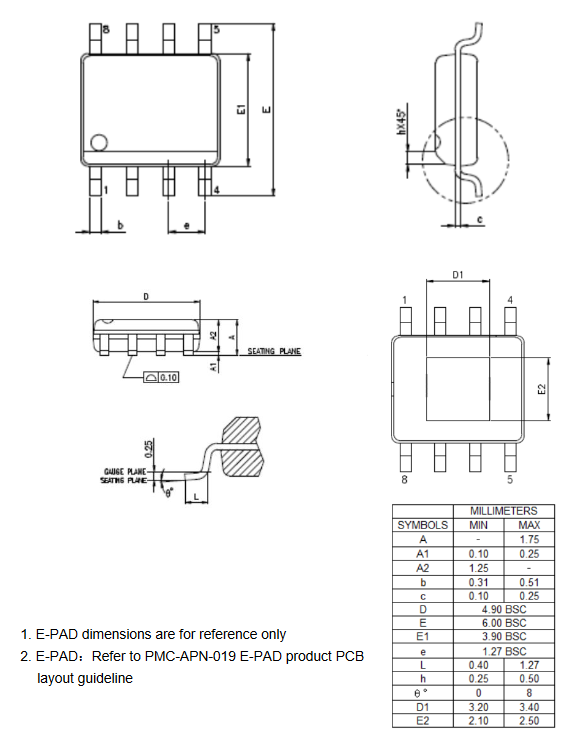

封裝資訊
8.1. ESOP8A (Pitch=1.27 mm=0.05 inch, Body Width=3.9 mm=150 mil)
