摘要:大多數最便宜的微控制器都是由來自中國或臺灣的相當不知名的公司制造的。 Padauk 的 PMS150C 就是其中之一。
本文檔展示了有關該應廣單片機MCU 的不同方面,包括其特性、如何使用它以及在這一廉價硬件中實現的一個代碼示例。
一、簡介
應廣科技有限公司是一家成立于2005年2月的企業,公司以單片機開發為核心,擁有自己的IP和開發系統(IDE/ICE),同樣,燒錄器也是自主研發的 確保他們的整個技術都可以完全掌握。 Padauk 擴展了許多系列高效微控制器,在 ESD 和 EFT 設備上具有良好的性能。 產品應用領域包括互動智能玩具、遙控電器、智能家電、工業級芯片和高效無刷直流電機。該公司擁有完整的微控制器產品線,型號為PMS15。
二. 設備特點。
A、系統特點。
PMSC150C 擁有 1kW 開放電信平臺程序存儲器和 64 字節 RAM。 包括 1 個硬件 16 位定時器、1 個帶 PWM 發生器的硬件 8 位定時器和 1 個通用比較器。 該器件支持快速喚醒。 該芯片有 6 個輸入/輸出引腳,具有可選的驅動/灌電流和上拉電阻。 該器件的時鐘源由內部高 RC 振蕩器和內部低 RC 振蕩器組成。 同樣,低壓釋放也有八個級別:4、3.5、3、2.75、2.5、2.2、2.0 和 1.8 伏。
最后,PMSC150C 有一個外部中斷引腳。 B. CPU 特點 CPU 的特點是一種處理單元工作模式,具有 79 條強大的指令(其中大部分是一次性執行周期)。 該器件通過可編程堆棧指針和可調節堆棧級別進行計數。 一個重要的細節是所有數據存儲器都可用作索引指針。
談到IO空間和內存空間,值得注意的是它們是相互獨立的。

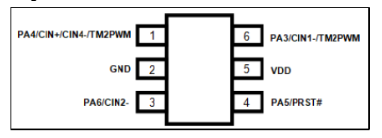

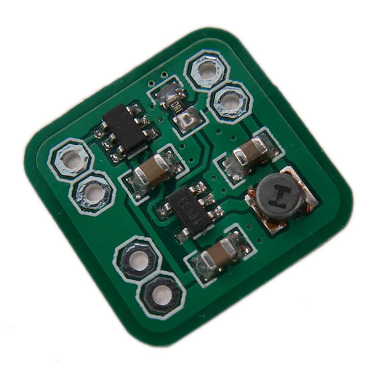

圖1所示。PMSC150C圖
D.直流/交流特性。單片機的極限工作電壓為2.0 v和5.5V,典型工作電流為0.3mA。其他重要的細節在表中顯示。
表1 .直流/交流特性
Parameter |
Value |
Power On Reset Voltage |
1.96V |
Input Voltage |
0.3 V,Vdd+0.3 V |
Pull-high resistance |
100 kOhm at 5V and 220 kOhm at3.3V |
Interrupt Pulse Width |
30 ns |
Frequency of IHRC |
16 MHz |
Frequency ofILRC |
16 MHz |
RAM data detention voltage |
1.5V |
Operating Temperature |
20 to 70℃ |
如何使用pmsc150c你只需要給芯片寫一次代碼就可以了
使用Padauk的官方微程序與官方的IDE(集成開發環境)的同一家公司(免費軟件)。
首先要做的是創建一個新的項目文件和
在代碼的第一行輸入MCU型號。IDE自動檢測更改并配置設備對應的庫。下一步是寫作代碼按照我們想要的函數來寫
在單片機中實現。之后,必須保存.PDK文件在一個確定的文件夾中,我們指定為準備在微編程器上實現
Padauk的官方微程序員。逐高電子技術部整理編輯

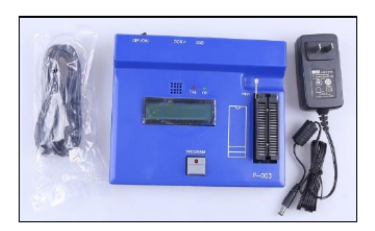

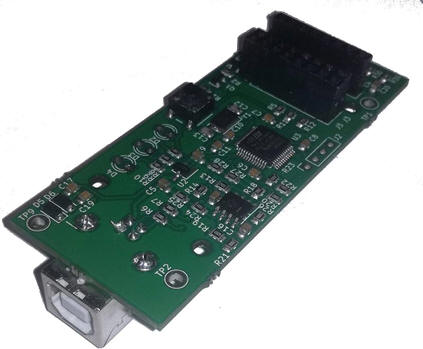

設備必須打開并插入PC上的某個USB端口。在IDE仍然打開的計算機中,必須在執行菜單中選擇OTP Writer選項,
然后屏幕上會出現一個界面。在該窗口中,加載了最近保存的. pdk文件,時鐘配置為16 MHz。
程序本身堅持這樣一個事實,即我們必須根據微控制器的引腳數(在這種情況下,它必須放置在六引腳配置中)檢查位于微編程器后面的跳線的正確連接。
下一步是將PMS150C放置在OTP Writer窗口中分配的端口中。
最后,選擇Blank Check按鈕,必須通過觀察微編程器的LCD屏幕,并在同一OTP Writer窗口的右上角顯示“通過”字樣來驗證該過程是否正確運行。
在完成前面的指令之后,微控制器必須準備好根據寫在其存儲器中的代碼工作。

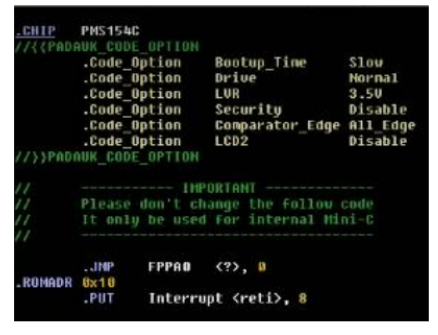

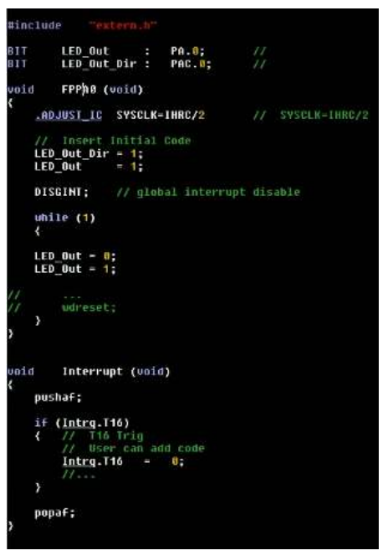

在pms150c中實現的示例代碼。下面的代碼是在Padauk的官方IDE中編寫的,用于閃爍LED。
在實現過程中,利用IDE軟件生成。pdk文件,將。c文件和。pre文件綜合起來,準備在PSM150C中寫入。
三、結論
PMS150C雖然價值低,功能明顯不足,但在低成本、低要求的應用中具有很大的潛力,可以在不需要使用更好規格的MCU的情況下優化成本。
然而,另一方面,它也有一個事實,即Padauk迫使用戶使用自己的軟件和硬件來編程這些廉價的設備,這成為一個劣勢
