功能
1.1. 特性
通用系列
不建議使用于 AC 阻容降壓供電或有高 EFT 要求的應用。應廣不對使用于此類應用而不達安規要求負責
工作溫度范圍：-40°C ~ 85°C
1.2. 系統功能
1KW OTP 程序存儲器
64 字節數據存儲器
一個硬件 16 位定時器
一個 8 位定時器（可作為 PWM 生成器，PWM 分辨率可以為 6 位、7 位或 8 位）
一組三連套 11 位 SLED (Sper LED) PWM 生成器及計數器
提供一個硬件比較器
6 個 IO 引腳，有可選的上拉/下拉電阻
每一個引腳都可設定為喚醒功能
提供三路大電流 IO，并且每路都具有四組電流選項
MAX I OL = 232mA@V DD =5.0V,VOL =1.0V
MAX I OH = 223mA@V DD =5.0V,VOH =4.0V
時鐘源：內部高頻 RC 振蕩器，內部低頻 RC 振蕩器和外部晶體震蕩（XTAL 模式）
內建晶振電容，有 Disable / 7pF/ 9.5pF / 12.5pF 幾種可選
每個能喚醒的 IO：支持兩種可選的喚醒速度：正常和快速
八段 LVR 復位設定：4.0V, 3.5V, 3.0V, 2.7V, 2.5V, 2.2V, 2.0V 和 1.8V
外部中斷引腳: PA0
Bandgap 電路提供 1.2V 參考電壓
1.3. CP 特點
工作模式：?jiǎn)我惶幚韱卧墓ぷ髂Ｊ?br />
86 個強大指令
絕大部分指令都是單周期（1T）指令
可程序設定的堆棧指針和堆棧深度
數據存取支持直接和間接尋址模式，用數據存儲器即可當作間接尋址模式的數據指針（index pointer）
IO 地址以及存儲地址空間互相獨立
1.4. 封裝信息
PML100-S08: SOP8 (150mil)
PML100-06: SOT23-6 (60mil)

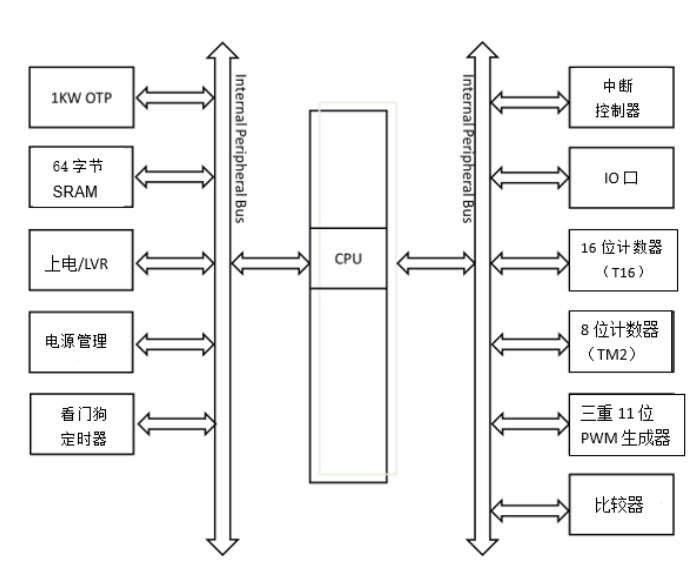

系統概述和方框圖
PML100 是一個 IO 類型，靜態 OTP 單片機。它運用 RISC 的架構基礎使所有的指令執行時間都是一個指令
周期，只有少部分間接地址訪問的指令是需要兩個指令周期。
PML100 內置 1KW OTP 程序存儲器以及 64 字節數據存儲器，內置一個硬件比較器用于比較兩個管腳之間或
者管腳與內部參考電壓 VinternalR 之間或者管腳與 bandgap 參考電壓之間的信號電壓。另外 PML100 還提供了三個
硬件計數器：一個 16 位計數器，一個 8 位 PWM 計數器和一組全新設計的 11 位 SuLED PWM 生成器及計數器
(LPWMG0，LPWMG1 和 LPWMG2)。
PML100 8 位 OTP SuLED IO 類型單片機 引腳定義和功能描述
| 引腳名稱 | 引腳&緩沖器類型 | 功能描述 |
| PA7 / X1 / CIN5- |
IO ST / CMOS |
此引腳的功能為： (1) 端口 A 位 7，并可編程設定為輸入或輸出，弱上拉/下拉電阻模式 (2) 當使用外部晶體振蕩器時，作為 Xin 引腳 (3) 比較器的第 5 負輸入源 當用做晶體振蕩器的功能時，為減少漏電流，請將 padier 寄存器位 7 關閉其數字輸入 功能。這個引腳可以設定在睡眠中喚醒系統的功能；但當寄存器 padier 位 7 為“0”時， 喚醒功能是被關閉的。 |
| PA6 / X2 / CIN4- |
IO ST / CMOS |
此引腳的功能為： (1) 端口 A 位 5，并可編程設定為輸入或輸出，弱上拉/下拉電阻模式 (2) 硬件復位 (3) 11 位 PWM 生成器 LPWMG2 的輸出端 這個引腳可以設定在睡眠中喚醒系統的功能；但是，當寄存器 paider 位 5 為“0”時，喚 醒功能是被關閉的。 另外，當此引腳設定成輸入時，對于需要高抗干擾能力的系統，請串接 33Ω 電阻 |
| PA5 / PRSTB / LPG2PWM |
IO ST / CMOS |
此引腳的功能為： (1) 端口 A 位 5，并可編程設定為輸入或輸出，弱上拉/下拉電阻模式 (2) 硬件復位 (3) 11 位 PWM 生成器 LPWMG2 的輸出端 這個引腳可以設定在睡眠中喚醒系統的功能；但是，當寄存器 paider 位 5 為“0”時，喚 醒功能是被關閉的。 另外，當此引腳設定成輸入時，對于需要高抗干擾能力的系統，請串接 33Ω 電阻 |
| PA4 / CIN+ / CIN1- / TM2PWM LPG1PWM |
IO ST / CMOS / Analog |
此引腳的功能為： (1) 端口 A 位 4，并可編程設定為輸入或輸出，弱上拉/下拉電阻模式 (2) 比較器的正輸入源 (3) 比較器的第 1 負輸入源 (4) 計數器 Timer2 輸出 PWM (5) 11 位 PWM 生成器 LPWMG1 的輸出端 當用做模擬輸入功能時，為減少漏電流，請用 padier 寄存器位 4 關閉其數字輸入功能。 這個引腳可以設定在睡眠中喚醒系統的功能，但是當寄存器 padier 位 4 為”0”時，喚醒 功能是被關閉的。 |
| PA3 / CIN0- / TM2PWM / LPG2PWM |
IO ST / CMOS / Analog |
此引腳的功能為： (1) 端口 A 位 3，并可編程設定為輸入或輸出，弱上拉/下拉電阻模式 (2) 比較器的第 0 負輸入源 (3) 計數器 Timer2 輸出 PWM (4) 11 位 PWM 生成器 LPWMG2 的輸出端 當用做模擬輸入功能時，為減少漏電流，請用 padier 寄存器位 3 關閉其數字輸入功能。 這個引腳可以設定在睡眠中喚醒系統的功能，但是當寄存器 padier 位 3 為”0”時，喚醒 功能是被關閉的 |
| 注意: IO: 輸入/輸出; ST: 施密特觸發器輸入; OD: 開漏; Analog: 模擬輸入引腳;CMOS: CMOS 電壓基準位 | ||
