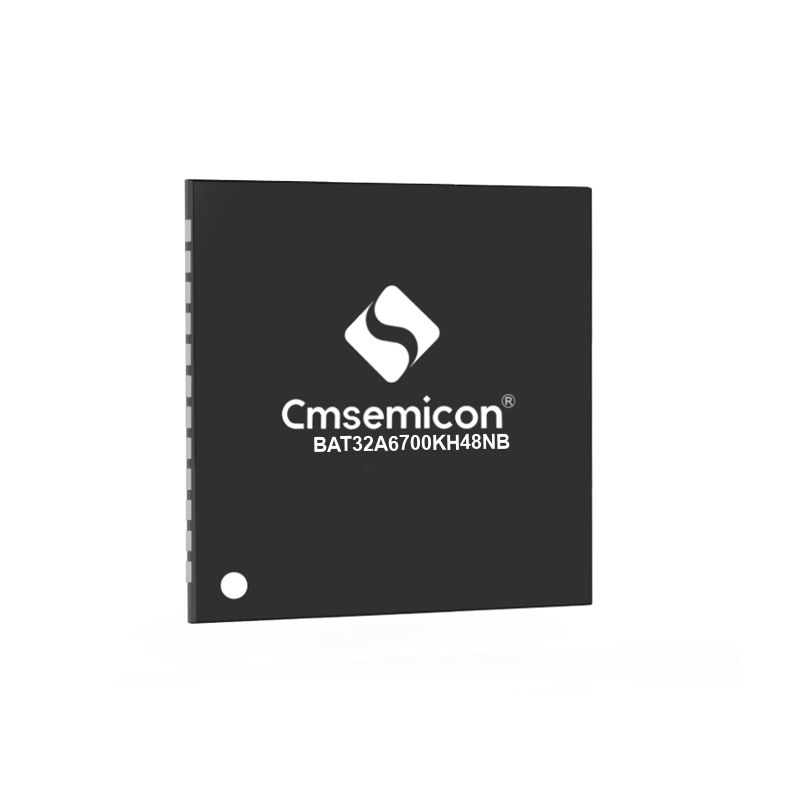

BAT32A6700系列采用高性能的ARM-Cortex M0+內核，主頻 48MHz，128KB Flash，12KB SRAM，1.5K Data Flash，集成I2C、SPI、UART、LIN、CAN總線等多種標準接口，集成12BitA/D轉換器、溫度傳感器、8BitD/A轉換器、比較器，可編程增益放大器、LIN收發器、5V LDO。由于集成事件聯動控制器，可實現硬件模塊之間的直接連接，無需CPU的干預，比使用中斷響應速度更快。
BAT32A6700以其卓越的高溫穩定性和高集成度特性，全面滿足汽車和工業行業最嚴苛的應用需求，可應用于車載的高溫執行器場景，如面板開關、天窗、座椅、尾燈、傳感器及微型電機等應用。
產品特性
ARM Cortex M0+內核
工作電壓：5.5-28V @48MHz
工作溫度：-40℃ - 125℃
128KB Flash ROM
12KB SRAM存儲器
1.5KB DATA FLASH
多達41個GPIOs
硬件乘除法器模塊
9個16Bit通用定時器
1個WDT
1個RTC Timer
增強型DMA控制器
聯動控制器
A/D轉換 - 高達15通道的高精度12Bit ADC，1.06Msps
D/A轉換 - 8Bit精度，支持2通道
2通道可編程增益增大器，4/8/10/12/14/16/32倍增益可選
2通道比較器，輸入源及基準電壓可選
1個I2C標準接口，3個簡易I2C接口
3個SPI接口
3個UART接口，其中1個接口支持LIN-Bus
1個CAN2.0符合ISO 11898中標準的CAN協議
集成LIN收發器，符合LIN 2.x/SAEJ2602協議規范
集成5V LDO，可為MCU和外部器件提供電源，輸出電流70mA
符合IEC/UL 60730標準
異常存儲空間訪問報錯，RAM奇偶校驗、硬件CRC校驗，特殊SFR保護，防止誤操作
128位唯一ID號
符合AEC-Q100 Grade 1標準
產品選型
| 型號 | 封裝形式 | 主頻(MHz) | 內核 | 工作溫度 （℃） | 電壓 （V） | Memory Type | ROM | RAM | Data Flash | GPIO | DMA | Timer | LSE | WDT/WWDT | RTC | UART | I²C | SPI | CAN | LIN | PWM/EPWM | SAR-ADC | DAC | COMP | PGA | LCD | Co_proc | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| unit | bit | ch | speed(Msps) | unit | bit | MUL | DIV | |||||||||||||||||||||||||
| BAT32A6700KH48NB | QFN48 | 48 | M0+ | -40 ~125 | 5.5V~28V | FLASH | 128KB | 12KB | 1.5KB | 41 | 36 | 9 | Y | 1 | 1 | 3 | 3+1 | 3 | 1 | 1 | 9 | 1 | 12 | 15 | 1.06M | 2 | 8 | 2 | 2 | / | Y | Y |
